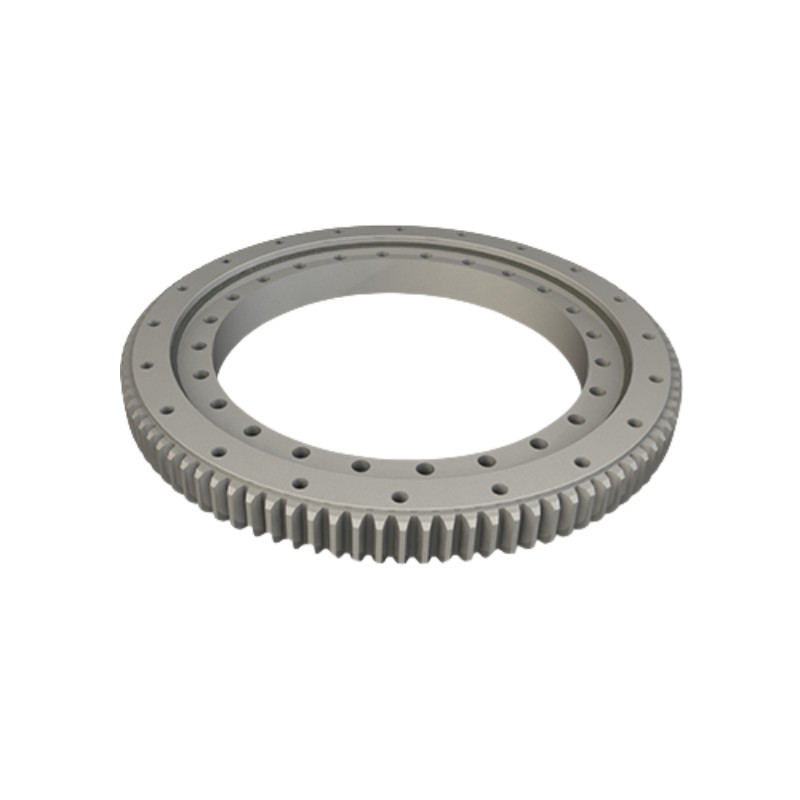

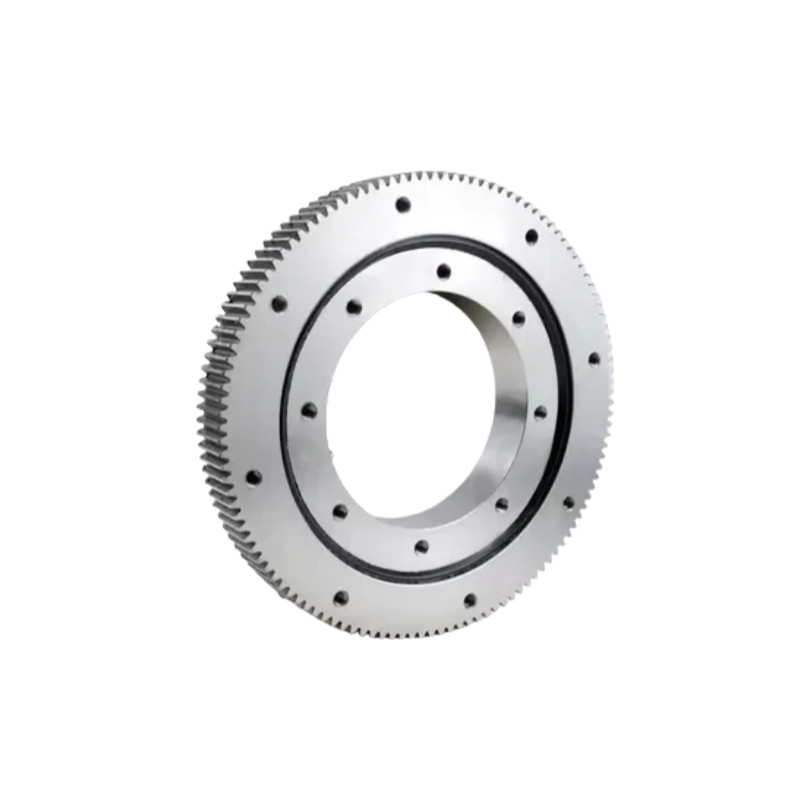

Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos

Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos

Rolamentos giratórios de rolos cruzados de alta rigidez

XSA14 Rolamento de rolamento cruzado

Rolamentos giratórios de rolamento cruzado

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série XSA14

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
O valor da posição em risco deve ser calculado em conformidade com o artigo 4.o, n.o 1, alínea a), d
Produto:
XSA Rolamento de plataforma giratória
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Anel interno:
344 a 1024 mm
Anel externo:
503.3 a 1198,1 mm
FAZ:
495 a 1184 mm
H:
56 milímetros
Autorização:
0.01~0.05
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de plataforma giratória da série XSA

Introdução

Os rolamentos de rodapé de precisão da série XSA, os rolamentos de rodapé de rolos cruzados e os rolamentos de giro de esferas de quatro pontos de contato, com engrenagem externa, podem ser instalados com um selo, equipados com um copo de óleo,ajustado a um pequeno intervalo de binário livre e é altamente preciso, satisfazendo as exigências de vários tipos de condições de trabalho.

O rolamento da plataforma giratória é capaz de suportar simultaneamente grandes cargas radiais, cargas axiais, momentos de viragem e outras cargas abrangentes.rotaçãoA sua estrutura compacta, a sua instalação simples e a sua conveniente manutenção tornam-na ideal para aplicações pesadas e de baixa velocidade, como máquinas de elevação, escavadeiras,Máquinas giratóriasÉ um rolamento altamente versátil que é amplamente utilizado em uma variedade de configurações.

A série XSA compreende rolamentos de rolamento cruzados com dentes de engrenagem externos.

Características dos rolamentos da plataforma giratória

1.Alta capacidade de carga:A configuração de rolos cruzados permite que esses rolamentos gerenciem cargas significativas, tornando-os ideais para aplicações exigentes.

2.Sistema de accionamento simplificado:A engrenagem externa facilita a conexão com engrenagens, motores ou outros sistemas de acionamento externos, reduzindo a necessidade de componentes adicionais.

3.Peso e tamanho reduzidos do sistema:Elimina a necessidade de engrenagens separadas, permitindo um sistema mais compacto.

4.Precisão e estabilidade:O arranjo de rolos cruzados minimiza o jogo, garantindo uma rotação estável e livre de vibrações sob altas cargas.

Como escolher um rolamento de platina

1.Requisitos de carga:Avaliar a capacidade do rolamento para lidar com cargas axiais, radiais e de momento para sua aplicação específica.

2.Ponto de engrenagem e módulo:Assegurar a compatibilidade com o pinhão motriz para otimizar o engajamento e minimizar o desgaste.

3.Requisitos de precisão:Escolher um modelo com a precisão adequada com base nas necessidades de precisão da aplicação.

4.Ambiente e vedação:Para ambientes exteriores ou agressivos, procure modelos com selos adequados para proteger contra a contaminação.

Especificações

Modelo Principais dimensões Precisão de rotação Dimensão da instalação Carga nominal básica Autorização
D d H fazer M Z P5 Anel externo Anel interno Axial Radial
Kea Kia Mar Sia Distância do centro de lançamento Furo de montagem Distância do centro de lançamento Furo de montagem Dinâmica Estática Dinâmica Estática
XSA140414 503.3 344 56 495 5 99 0.06 0.06 0.04 0.04 455 20-M12 com profundidade de 20 368 24-φ14 229 520 146 250 0.01~0.03
XSA140544 640.3 474 56 630 6 105 0.07 0.06 0.04 0.04 585 28-M12 com 20 de profundidade 498 32-φ14 270 680 170 330 0.01~0.03
XSA140644 742.3 574 56 732 6 122 0.08 0.07 0.05 0.05 685 32-M12 com 20 de profundidade 598 36-φ14 290 800 185 395 0.01~0.04
XSA140744 838.1 674 56 826 6 138 0.08 0.08 0.05 0.05 785 36-M12 com 20 profundidades 698 40-φ14 315 930 200 445 0.01~0.04
XSA140844 950.1 774 56 936 8 117 0.09 0.08 0.05 0.05 885 36-M12 com 20 profundidades 798 40-φ14 340 1050 215 510 0.01~0.04
XSA140944 1046.1 874 56 1032 8 129 0.09 0.09 0.06 0.06 985 40-M12 com 20 profundidades 898 44-φ14 360 1170 227 580 0.01~0.05
XSA141094 1198.1 1024 56 1184 8 148 0.11 0.11 0.07 0.07 1135 44-M12 com 20 profundidades 1048 48-φ14 390 1360 246 670 0.01~0.05

Desenho

Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos 0

Aplicação

Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos 1   Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos 2   Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos 3   Rolamentos giratórios cruzados da série XSA14 de alta rigidez com dentes de engrenagem externos 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
