Rodamentos de rolos cruzados de automação industrial da série RB ID 20 mm

ID 20 mm Rolamentos de rolos cruzados

Rolamentos de rolos cruzados da série RB

Rolamentos de rolos cruzados de automação industrial

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

SÉRIE DO RB

Contacte-nos

Solicite um orçamento

Rodamentos de rolos cruzados de automação industrial da série RB ID 20 mm

Detalhes do produto

Modelo:

RB2008 a RB50040

Produto:

Rolamentos de rolos cruzados da série RB

Materiais:

Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos

Identificação:

20 a 500 mm

OD:

36 a 600 mm

Diâmetro do círculo de inclinação do rolo Dpw:

De 27 a 548,8 mm

Chamfer:

0.5 a 2,5 r/min

Peso:

00,04 a 26 kg

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Rolamentos especiais para robôs industriais da série RV

Obtenha o melhor preço

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô

Obtenha o melhor preço

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô

Obtenha o melhor preço

Rodamentos de rolos cruzados de automação industrial da série RB ID 20 mm

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

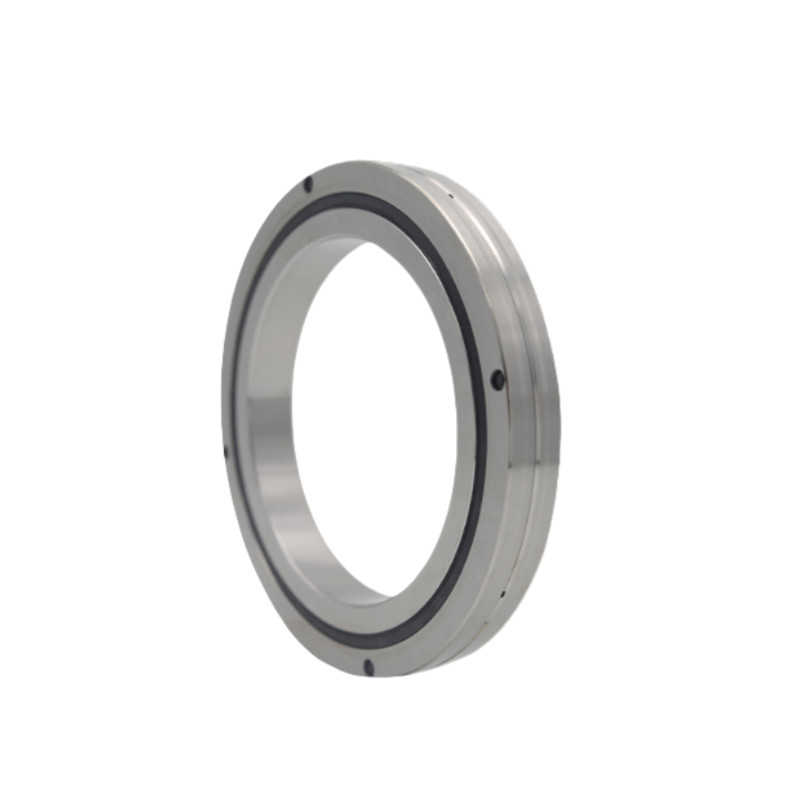

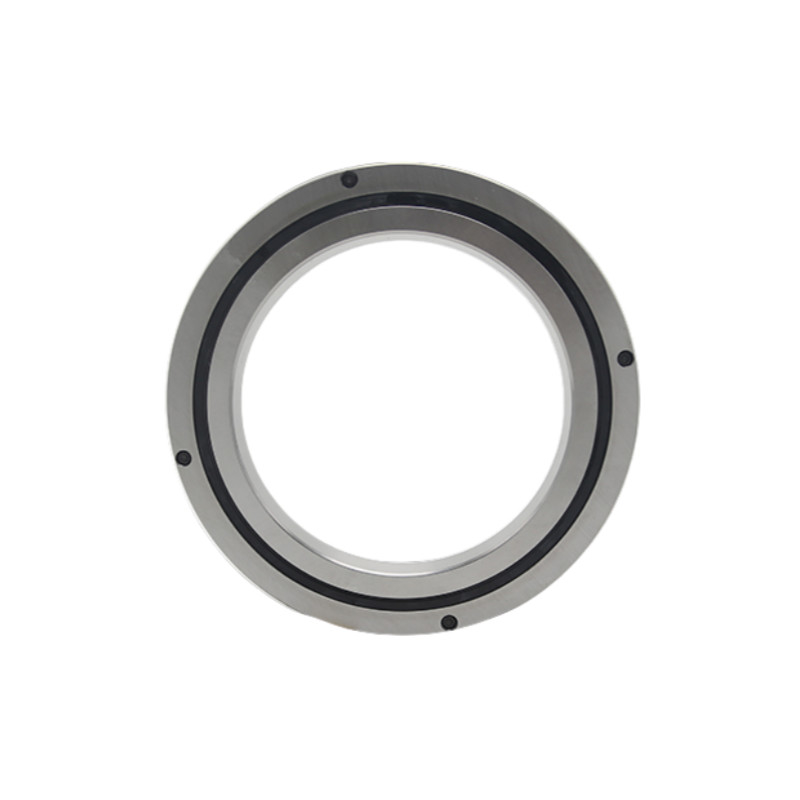

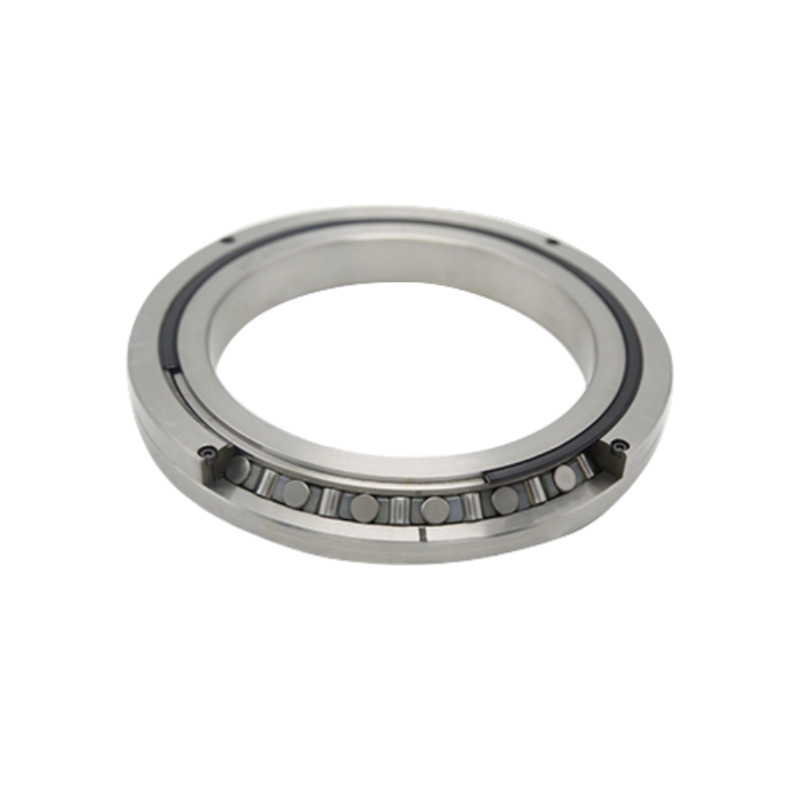

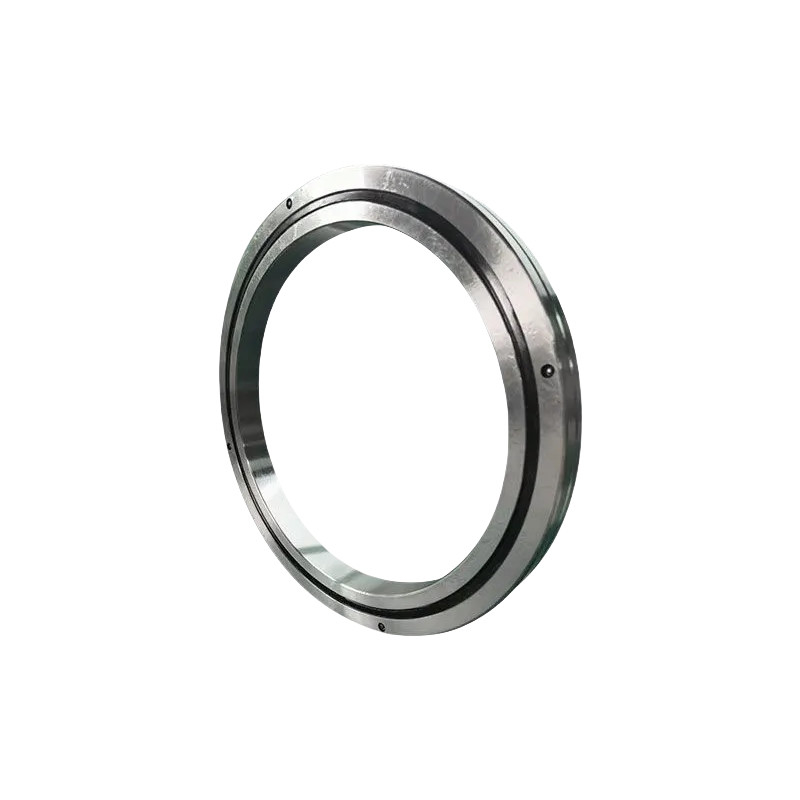

Rolamentos de rolos cruzados da série RB

Name: Rodamentos de rolos cruzados de automação industrial da série RB ID 20 mm
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: SÉRIE DO RB
Availability: InStock

Com o rápido desenvolvimento e crescente maturidade dos equipamentos de processamento de alta precisão, cada vez mais equipamentos de processamento CNC de alta precisão, como placas de indexação CNC,Centros de usinagem verticais, máquinas-ferramentas verticais e moinhos abandonaram os desenhos tradicionais e adoptaram rolamentos de rolos transversais melhores.
Os rolamentos de rolos cruzados são geralmente rolos cilíndricos ou rolos cônicos dispostos transversalmente em uma única pista.Os rolos são separados por suportes ou blocos de isolamentoEles têm alta precisão de rotação, grande capacidade de carga, pequenas dimensões, alta velocidade de rotação e rigidez. Eles têm uma ampla gama de usos e vantagens que outros rolamentos não podem igualar.
Esta estrutura de rolamento cruzado permite que um único rolamento resista a cargas em todas as direções, como cargas axiais, cargas radiais e momentos de viragem.a rigidez é aumentada em 3-4 vezesAo mesmo tempo, as dimensões exteriores desta série de rolamentos são miniaturizadas na medida do possível.A estrutura especial ultrafina está próxima do limite da miniaturização e tem alta rigidez, por isso é mais adequado para aplicações como juntas ou peças giratórias de robôs industriais, mesas giratórias de centros de usinagem, peças giratórias de manipuladores, mesas giratórias de precisão, torres,Instrumentos médicos, etc.

Regras relativas ao modelo e à denominação

100

CC0

Modelo nominal

Diâmetro interno nominal (mm)

Largura nominal (mm)

Modo de vedação

• Desmarcado: não selado

• UU: selos em ambos os lados

• U: vedação unilateral do cinto

Espaço livre radial

• CC0: compensação negativa (pré-carregamento)

• C0: depuração positiva

• C1: grande espaço livre

Nível de precisão

• Não marcado: nível normal (nível 0)

• P6

• P5

• P4

• P2

※ Por favor conA precisão do tipo Ra

Características
1. Alta precisão: precisão P4, precisão P2
2. Alta rigidez: Este rolamento de série tem pré-carregamento
3. Alta carga: Este rolamento de série pode suportar carga axial, carga radial e momento de inclinação em duas direcções
4. Pequeno tamanho: Este rolamento de série pode poupar espaço para máquinas-ferramentas

Especificações

Número do modelo.	Dimensão					Ombros		Carga nominal básica		Peso
	Dimensão					Ombros		(Radial)		Peso
	Identificação	OD	Diâmetro do círculo de inclinação do rolo Dpw	Altura	Chamfer rmin	ds (máximo)	D (min.)	Cr CN	Cor CN	Quilos
	(mm)	(mm)	Diâmetro do círculo de inclinação do rolo Dpw	B B1	Chamfer rmin	ds (máximo)	D (min.)	Cr CN	Cor CN	Quilos
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

Aplicação


Automatização industrial	Equipamento médico	Aeronáutica	Equipamento de precisão
