SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô

Rolamentos de redução harmónica SHG

Rolamentos de redução harmônica do robô

Rolamentos de redução harmônica SHF

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

SHF série SHG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
SHG(SHF) - 14 a SHG(SHF) - 50
Produto:
Rolamentos de redução harmónica da série SHF SHG
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
D:
38 a 135 mm
D:
70 a 214 mm
Diâmetro do centro:
44 a 154
Peso:
0.11 a 4,5 kg
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

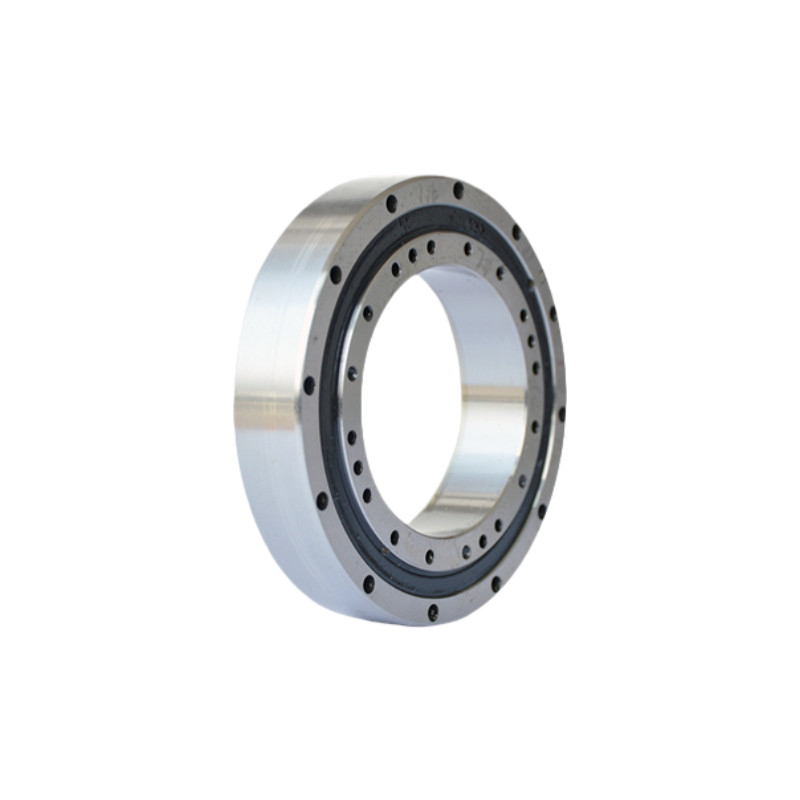

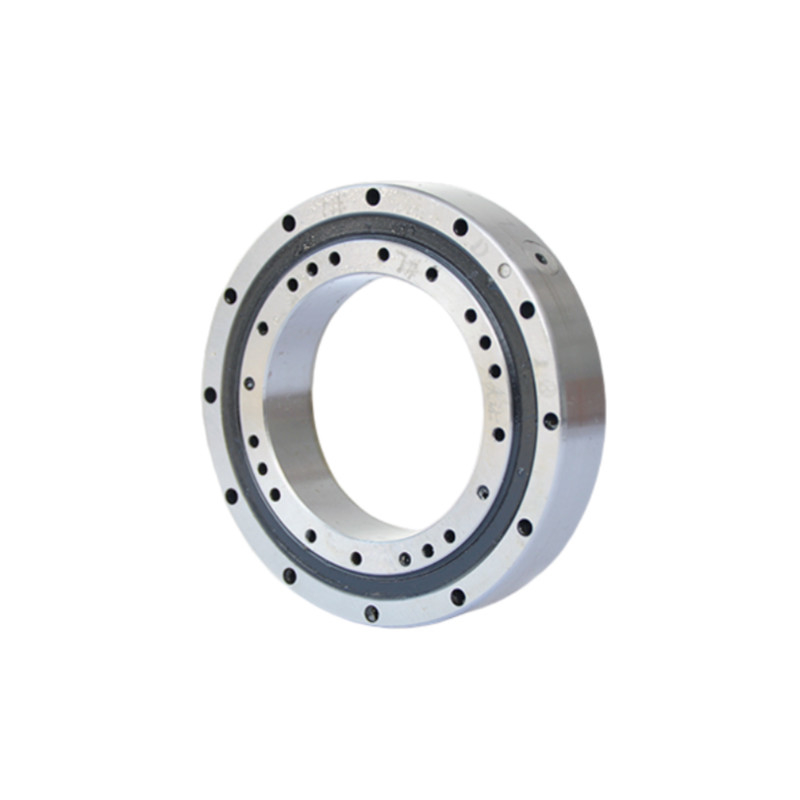

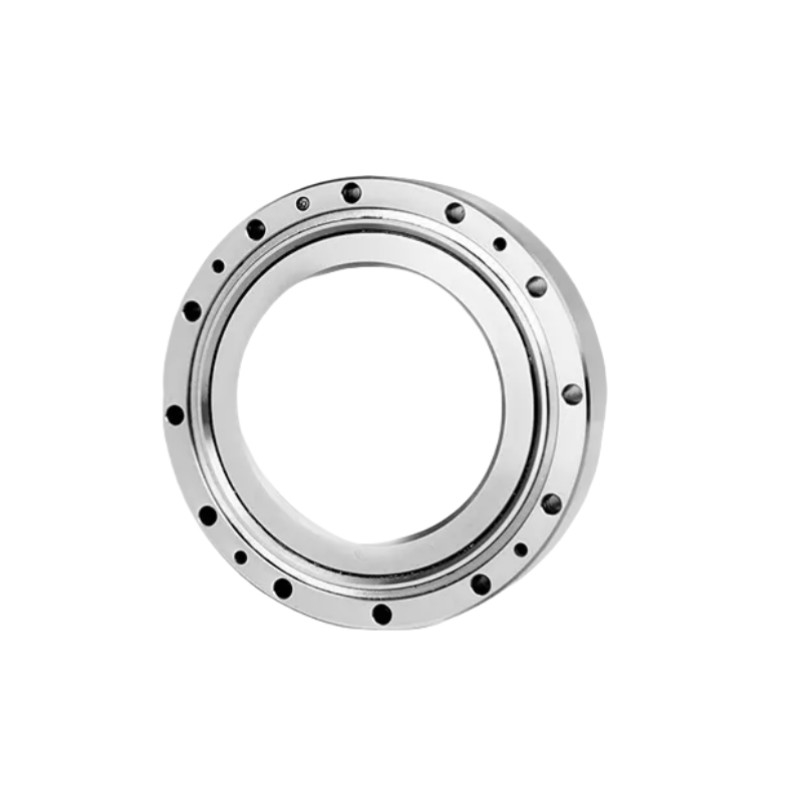

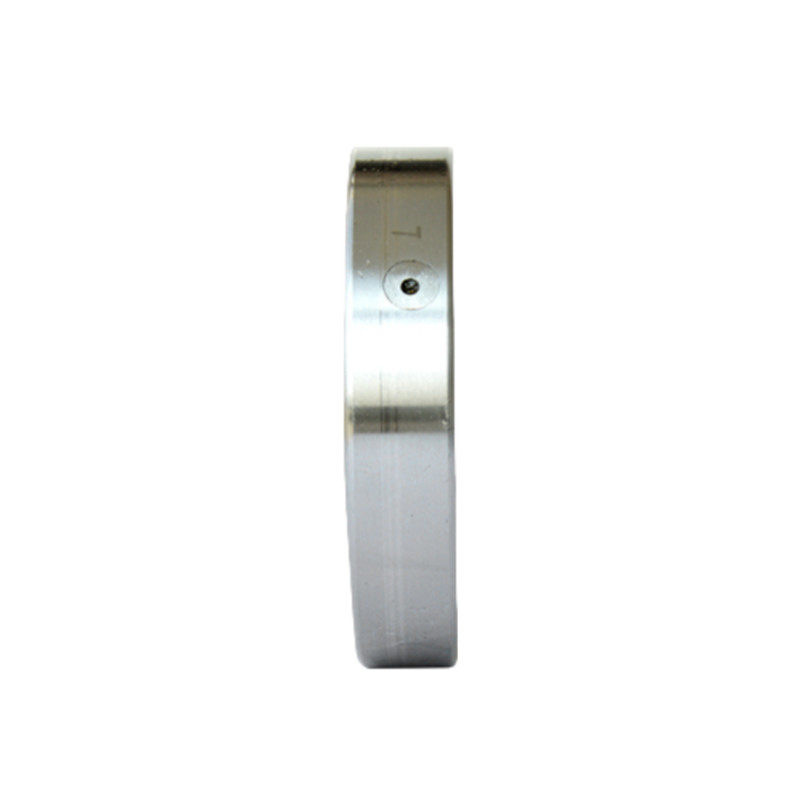

Rolamentos de redução harmônica SHF SHG

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô 0

O anel externo e o anel interno do rolamento do redutor harmónico SHF (SHG) são de uma estrutura integral, o que permite uma precisão de rotação e um binário estáveis.Isto faz com que seja uma escolha ideal para a série SHF (SHG) redutor harmônico.



Os rolamentos de redução harmônica são um componente integral dos sistemas de acionamento harmônico, que são mecanismos de engrenagem especializados conhecidos por alta precisão, altas taxas de redução e design compacto.Estes sistemas são comumente utilizados na robótica, aeroespacial, equipamento médico e outras indústrias de alta tecnologia onde o controle de movimento e o posicionamento precisos são essenciais.O rolamento dentro de um redutor harmônico é crítico para manter o desempenho do sistema, uma vez que suporta tanto a estrutura de engrenagem de onda de deformação única quanto o movimento altamente preciso e livre de reação que os acionamentos harmônicos fornecem.

Introdução

Os rolamentos dos motores harmónicos devem satisfazer requisitos específicos para facilitar o movimento e a estrutura únicos do motor.onde experimentam uma combinação de radialO sistema de torque de saída de torque de torque de torque de torque de torque de torque de torque de torque de torque.

Tipos e configurações essenciais:

1.Acessórios para motores de pistão:Muitas vezes encontrados em acionamentos harmônicos, estes rolamentos apresentam rolos que são alternadamente cruzados em ângulo reto uns com os outros.e cargas de momento num espaço compacto, tornando-o ideal para aplicações que necessitam de precisão e estabilidade, como juntas robóticas.

2.Rolamentos de secção fina:Redutores harmônicos geralmente usam rolamentos de seção fina, que fornecem alta precisão e suporte de carga, mantendo o tamanho geral do acionamento compacto.que é benéfico em aplicações como aeroespacial e equipamentos médicos, onde as restrições de espaço e peso são rigorosas.

3.Acessórios para motores de pistão de alta precisãoEmbora menos comuns, alguns redutores harmônicos podem usar rolamentos de esferas de alta precisão, especialmente em aplicações menores ou mais leves.Estes rolamentos ainda podem fornecer excelente precisão de rotação com menor atrito.

Características dos rolamentos de mesa rotativa

1.Alta capacidade de carga:Os rolamentos de redução harmônica lidam com vários tipos de carga simultaneamente, permitindo a transmissão de alto binário em sistemas compactos.

2.Reacção mínima:Devido à mecânica de acionamento harmônica única e aos rolamentos de alta precisão, a reação contrária é praticamente eliminada, o que é crucial para aplicações que exigem posicionamento preciso.

3.Compacto e leve:Os rolamentos de redução harmônica são projetados para suportar uma alta taxa de redução em um pacote compacto e leve.

4.Alta rigidez e precisão:Os rolamentos usados em acionamentos harmônicos têm alta rigidez, permitindo uma rotação precisa e suave, mesmo sob cargas pesadas.

5.Redução do atrito e geração de calor:Rolamentos devidamente projetados minimizam o atrito, o que é fundamental em aplicações de alta velocidade para reduzir o desgaste e evitar o acúmulo excessivo de calor.

Especificações

Modelo Dimensão
d d3 D H C B B1 d1 d2
Unidade: mm
SHG(SHF) - 14 38 36 70 15.1 14.1 14.6 5 57 53
SHG(SHF)-17 47 44.1 80 17 16 16.4 6.5 68.1 64.1
SHG(SHF) -20 54 - 90 18.5 17.5 17.5 - 78 84
SHG(SHF) - 25 68 66 110 20.7 18.7 19.7 7.5 94.8 102
SHG(SHF) - 32 88 84 142 24.4 23.4 23.4 8 123 132
SHG(SHF) -40 108 106 170 30 29 28.5 9.5 148 158
SHG(SHF) - 50 135 129 214 36 34 34.5 11 188 200



Modelo Furo de montagem do anel exterior Furo de fixação do anel interno Capacidade de carga básica Peso
Diâmetro do centro Tamanho do buraco de montagem1 Dimensão do orifício de montagem2 ((No verso da vedação) Diâmetro do centro Dimensão do orifício de montagem ((Na parte da frente o selo) Dimensão do orifício de montagem ((Na parte da frente o selo) Cr Cor. Quilos
CN CN
SHG(SHF) - 14 64 8-φ3.5 2-M3 ((Profundidade do fio6) 44 12-M3 ((Profundidade do fio6)   6.1 14 0.11
SHG(SHF)-17 74 12-φ3.5 4-M3 ((Profundidade do fio6) 54 20-M3 ((Profundidade do fio6)   9.4 16.1 0.36
SHG(SHF) -20 84 12-φ3.5 4-M3 ((Profundidade do fio6) 62 16-M3 ((Profundidade do fio6) 4-M3 ((Profundidade do fio6) 20.2 31.1 0.44
SHG(SHF) - 25 102 12-φ4.5 4-M3 ((Profundidade do fio6) 77 16-M4 ((Profundidade do fio8) 4-M3 ((Profundidade do fio6) 28.5 45.2 0.7
SHG(SHF) - 32 132 12-φ5.5 4-M4 ((Profundidade do fio8) 100 16-M5 ((Profundidade do fio8) 4-M4 ((Profundidade do fio8) 47.3 77.3 1.57
SHG(SHF) -40 158 12-φ6.5 6-M4 ((Profundidade do fio8) 122 16-M6 ((Profundidade do fio10) 4-M5 ((Profundidade do fio10) 35.5 71.2 2.4
SHG(SHF) - 50 200 12-φ9 6-M5 ((Profundidade do fio10) 154 16-M8 ((Profundidade do fio112) 8-M5 ((Profundidade do fio10) 80.4 151.9 4.5

Drwaings

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô 1

Aplicação

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô 2   SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô 3   SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô 4   SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô 5
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
