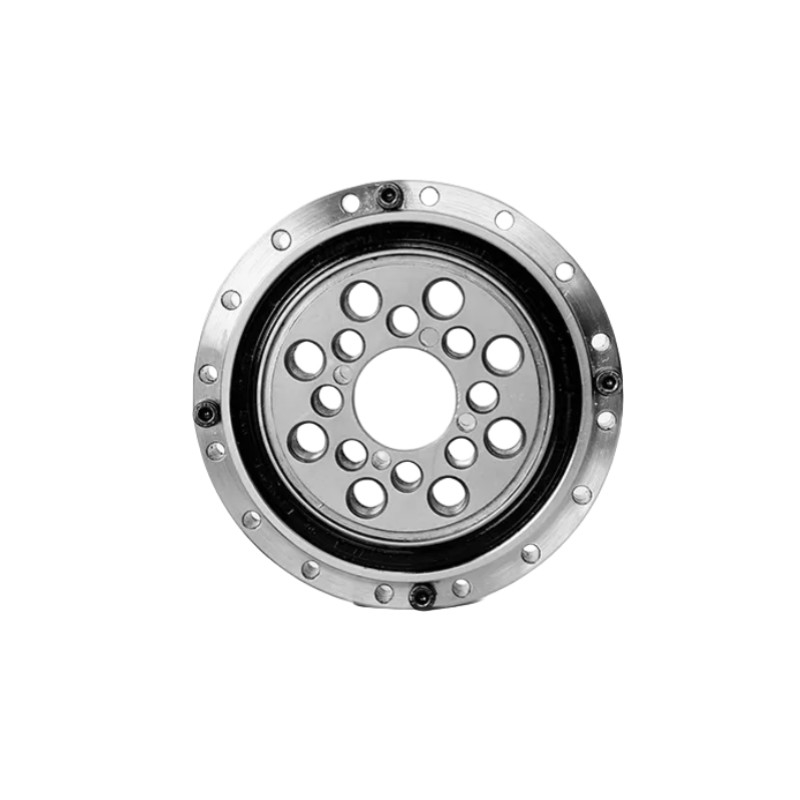

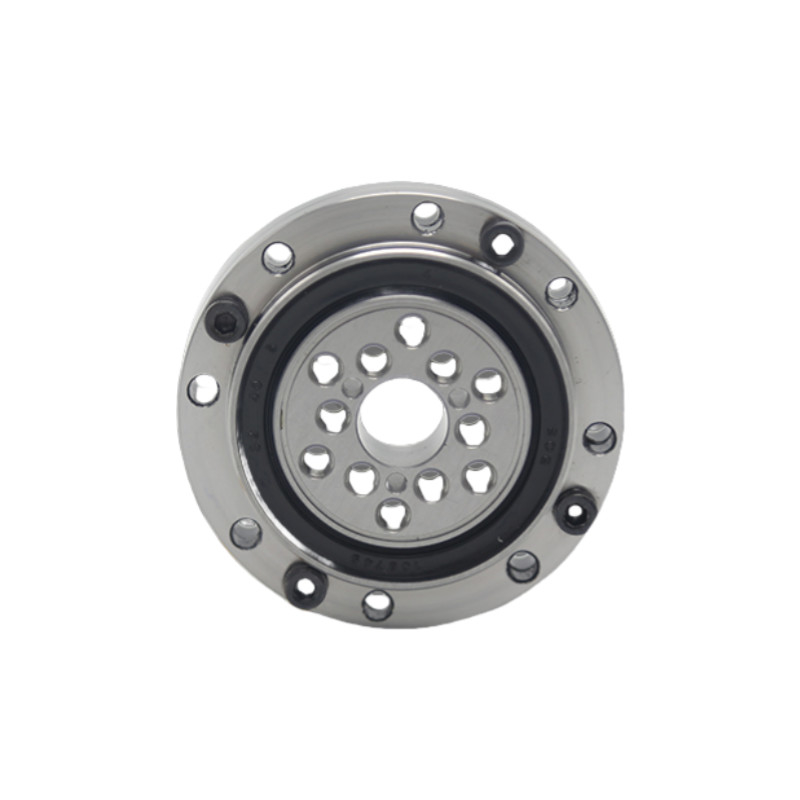

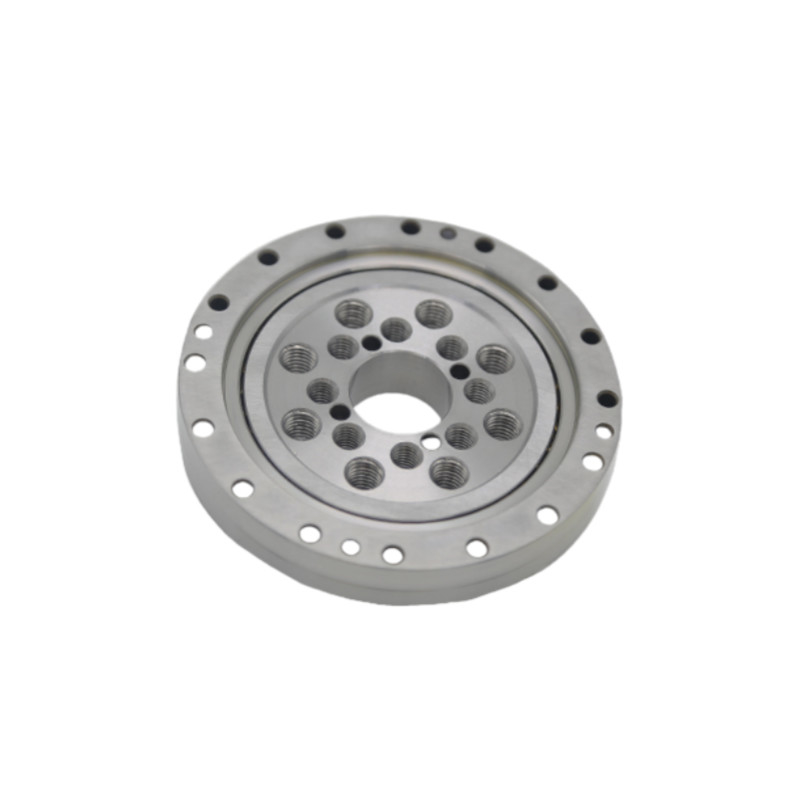

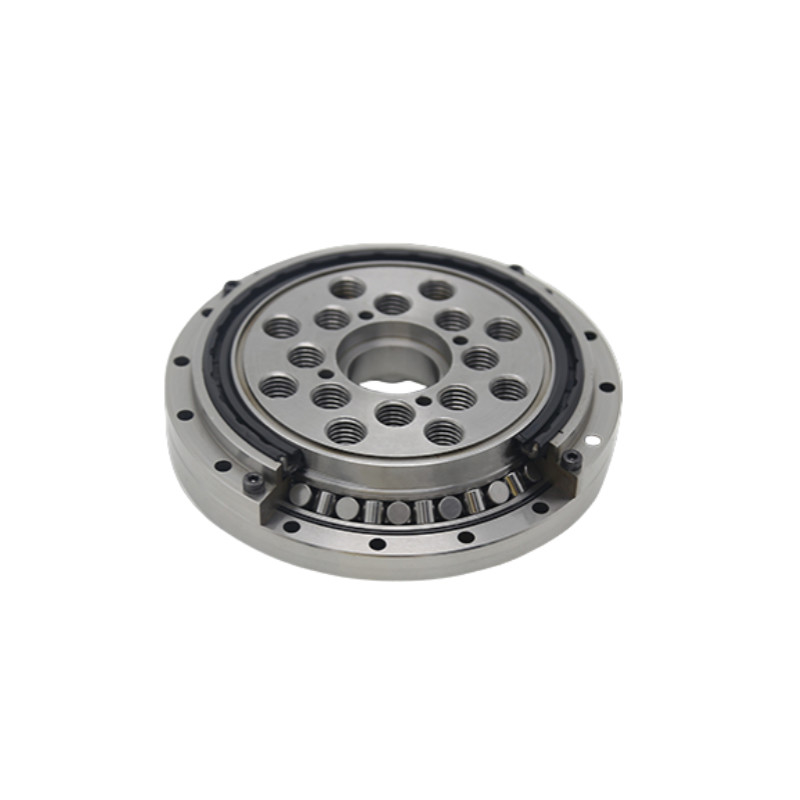

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô

Rolamentos de redução harmônica especiais

Rolamentos de redução harmónica CSG

Rolamentos de redução harmônica do robô

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série CSF CSG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
CSG (CSF) - 14 a CSG (CSF) - 65
Produto:
Rolamentos de redução harmónica da série CSF CSG
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
D:
De 11 a 52 mm
D:
55 a 210 mm
Diâmetro do centro:
49 a 198
Peso:
00,15 a 7,9 kg
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de redução harmónica CSF CSG

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô 0 A estrutura de rolamento do redutor harmónico CSF (CSG) é constituída por um anel externo dividido e um anel interno integral.enquanto o anel interno é uma estrutura integral com furos de posicionamento de montagem, tornando-o adequado para o redutor harmónico da série CSF (CSG).

Introdução

O Redutor Harmônico é composto por um Gerador Harmônico, Flexspline, Spline Rígido e um Rolamento Rígido (Crossed 14) e um Rolamento Flexível (H-Section Deep Groove Ball Bearing).O buraco interno do rolamento flexível alinha-se com o anel externo da cam, permitindo a deformação elástica para combinar com o anel interno da parte de abertura da Flexspline.O número de dentes no spline rígido é maior do que no flexsplineA linha flex e a linha rígida estão ligadas uma à outra no eixo longo e separadas no eixo curto.enquanto o rolamento rígido está instalado no terminal de saída do redutor e ligado ao exterior.
Redutores harmônicos são tipicamente utilizados em setores de manufatura, como robótica, máquinas-ferramentas e aeroespacial, onde a alta precisão, rigidez e capacidade de carga são essenciais.São exigidos padrões elevados para a precisão de usinagem de peças de redução harmônicaNo caso dos rolamentos rígidos, os fatores mais importantes são a rigidez, a fiabilidade e a precisão de rotação do rolamento.Os rolamentos rígidos geralmente passam por um processo de pré-carregamento antes de sair da fábrica para garantir que o rolamento tenha rigidez suficienteA deformação radial máxima é particularmente importante para rolamentos flexíveis.

Características dos rolamentos de mesa rotativa

1.Alta capacidade de carga:Os rolamentos de redução harmônica lidam com vários tipos de carga simultaneamente, permitindo a transmissão de alto binário em sistemas compactos.

2.Reacção mínima:Devido à mecânica de acionamento harmônica única e aos rolamentos de alta precisão, a reação contrária é praticamente eliminada, o que é crucial para aplicações que exigem posicionamento preciso.

3.Compacto e leve:Os rolamentos de redução harmônica são projetados para suportar uma alta taxa de redução em um pacote compacto e leve.

4.Alta rigidez e precisão:Os rolamentos usados em acionamentos harmônicos têm alta rigidez, permitindo uma rotação precisa e suave, mesmo sob cargas pesadas.

5.Redução do atrito e geração de calor:Rolamentos devidamente projetados minimizam o atrito, o que é fundamental em aplicações de alta velocidade para reduzir o desgaste e evitar o acúmulo excessivo de calor.

Especificações

Modelo Dimensão
d D H C B H2 D1 D2 d1 d2
Unidade: mm
CSG (CSF) - 14 11 55 16.5 16 13.5 4 41.8 29 29.8 28.4
CSG (CSF) - 17 10 62 16.5 16 13.5 4 49 34 33.8 33.8
CSG (CSF) -20 14 70 16.5 16 13.5 4.5 56.5 41 40 40
CSG ((CSF) - 25 20 85 18.5 18 16.5 3.5 67 535 52.6 52.6
CSG (CSF) - 32 26 112 22.5 21.5 19 4.5 90 68 68.6 68.6
CSG ((CSF) -40 32(24) 126 24 22.5 21.5 4.5 105 86 81.2 81.2
CSG ((CSF) - 50 40(32) 157 31 30 28 5 131.6 103 102.6 102.6
CSG (CSF) - 65 52(44) 210 39 37 35 7 176 132 132.6 132.6



Modelo Furo de montagem do anel exterior Furo de fixação do anel interno Furo de fixação do anel interno Capacidade de carga básica Peso Modelo
Diâmetro do centro Tamanho do buraco de montagem Diâmetro do centro Tamanho do buraco de montagem Diâmetro do centro Tamanho do buraco de montagem Cr Cor. Quilos
CN CN
CSG (CSF) - 14 49 8-φ3.5 23 6-M4 17 6-M4 7 9.1 0.15 CSG (CSF) - 14
CSG (CSF) - 17 56 10-φ3.5 27 6-M5 19 6-M5 7.6 10.7 0.24 CSG (CSF) - 17
CSG (CSF) -20 64 12-φ3.5 32 8-M6 24 8-M5 8.5 13.4 0.2 CSG (CSF) -20
CSG ((CSF) - 25 79 16-φ3.5 42 8-M8 30 8-M6 13.8 21.6 0.45 CSG ((CSF) - 25
CSG (CSF) - 32 104 16-φ4.5 55 8-M10 40 8-M8 12.5 35.6 0.9 CSG (CSF) - 32
CSG ((CSF) -40 117 20-φ5 68 8-M10 50 8-M10 25.9 41.4 1.3 CSG ((CSF) -40
CSG ((CSF) - 50 147 16-φ5.5 84 8-M14 60 8-M14 49.5 85 2.8 CSG ((CSF) - 50
CSG (CSF) - 65 198 20-φ6.6 110 8-M16 80 8-M16 74.6 133 7.9 CSG (CSF) - 65

Drwaings

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô 1

Aplicação

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô 2   CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô 3   CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô 4   CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô 5
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
