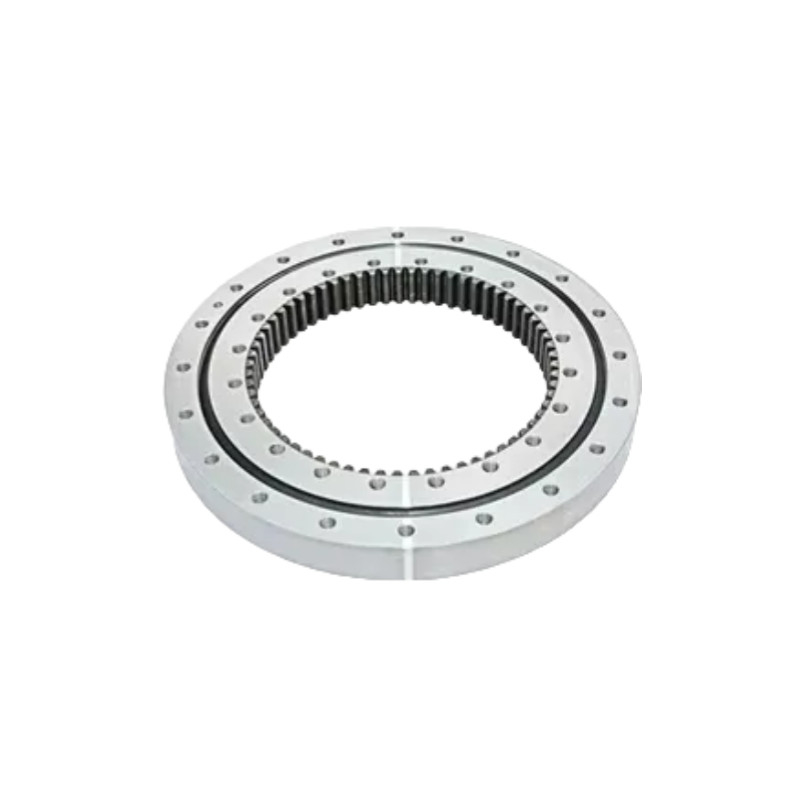

Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos

Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos

rolamentos de roda-gigante de rolos cruzados

Rolamento de plataforma giratória com dentaduras internas

Rolamentos giratórios de rolamento cruzado

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série XSI14

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
XSI140414 a XSI141094
Produto:
XSI14 Rolamento de plataforma giratória
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Anel interno:
325 a 546 mm
Anel externo:
484 a 1164 mm
FAZ:
335 a 1000 mm
H:
56 milímetros
Autorização:
0.01~0.05
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de plataforma giratória da série XSI14

Introdução

A série XSI compreende dois tipos de rolamentos: o rolamento de giro de rolos cruzado e o rolamento de rodapé de esferas de quatro pontos.Ambos os rolamentos possuem uma engrenagem interna e podem ser instalados com um seloOs motores de estacionamento são concebidos para satisfazer as exigências de precisão de várias condições de trabalho.

O rolamento de rodapé de rolamento cruzado da série XSI é capaz de suportar grandes cargas radiais, cargas axiais, momentos de viragem e outras cargas abrangentes.Combina múltiplas funções, tais como suporteA sua estrutura compacta, a sua instalação simples e a sua conveniente manutenção tornam-na ideal para utilização em situações pesadas e de baixa velocidade, como máquinas de elevação,Excavadoras, tocadiscos, turbinas eólicas, telescópios astronómicos, torres de tanques e outros dispositivos.

Características dos rolamentos da plataforma giratória



1.Equipamento interno integrado:Os dentes de engrenagem são usinados diretamente no anel interno (ou, em alguns desenhos, no anel externo),que permitam a ligação direta com um pinhão ou motor para rotação controlada sem necessidade de componentes adicionais de engrenagem.

2.Disposição dos rolos cruzados:Os rolos são posicionados em um ângulo de 90 graus entre si em um padrão cruzado, suportando cargas complexas, incluindo momentos axiais, radiais e de inclinação.

3.Compacto e eficiente em termos de espaço:Ao integrar a engrenagem no anel interno do rolamento, este projeto elimina a necessidade de engrenagem separada, economizando espaço e simplificando o sistema.

4.Carga elevada e manuseio do momento:A configuração de rolos cruzados permite que o rolamento possa lidar com cargas pesadas com alta rigidez, tornando-o adequado para aplicações exigentes.

5.Precisão aprimorada:Os rolamentos de giro de rolos cruzados têm uma distância mínima interna, proporcionando rotação estável e de alta precisão essencial para aplicações que exigem um posicionamento preciso.

Como escolher um rolamento de platina

1.Requisitos de carga:Determinar o tipo (axial, radial, momento) e a magnitude da carga.

2.Precisão:Os rolamentos de maior precisão podem ser necessários para a robótica ou equipamentos médicos.

3.Fatores ambientais:Considere o pó, a umidade e a temperatura, pois estes podem afetar o desempenho do rolamento.

4.Projeto de montagem:Algumas aplicações podem beneficiar de projetos montados em flange para facilitar a instalação.

Especificações

Modelo Principais dimensões Precisão de rotação Dimensão da instalação Carga nominal básica Autorização
D d H fazer M Z P5 Anel externo Anel interno Axial Radial
Kea Kia Mar Sia Distância do centro de lançamento Furo de montagem Distância do centro de lançamento Furo de montagem Dinâmica Estática Dinâmica Estática
XSI140414 484 325 56 335 5 67 0.06 0.06 0.04 0.04 460 24-φ14 375 24-M12 com 20 de profundidade 229 520 146 250 0.01~0.03
XSI140544 614 444 56 456 6 76 0.07 0.06 0.04 0.04 590 32-φ14 505 32-M12 com 20 de profundidade 270 680 170 330 0.01~0.03
XSI140644 714 546 56 558 6 93 0.08 0.07 0.05 0.05 690 36-φ14 605 36-M12 com 20 profundidades 290 800 185 395 0.01~0.04
XSI140744 914 325 56 660 6 110 0.08 0.08 0.05 0.05 790 40-φ14 705 40-M12 com 20 profundidades 315 930 200 455 0.01~0.04
XSI140844 914 444 56 752 8 94 0.09 0.08 0.05 0.05 890 40-φ14 805 40-M12 com 20 profundidades 340 1050 215 510 0.01~0.04
XSI140944 1014 546 56 856 8 107 0.09 0.09 0.06 0.06 990 44-φ14 905 44-M12 com 20 profundidades 360 1170 227 580 0.01~0.05
XSI141094 1164 325 56 1000 8 125 0.11 0.11 0.07 0.07 1091 48-φ14 1055 48-M12 com 20 de profundidade 390 1360 246 670 0.01~0.05



Desenho



Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos 0

Aplicação

Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos 1   Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos 2   Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos 3   Rolamento de roda-gigante de rolos cruzados da série XSI14 com dentes de engrenagem internos 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
