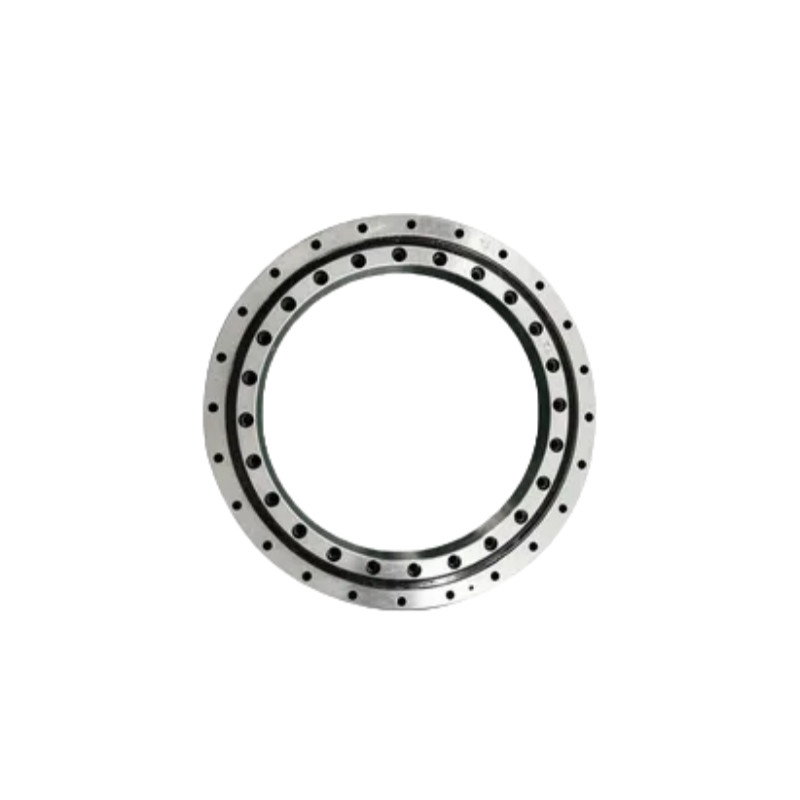

Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória

Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória

Rolamento de anel de giro de alta precisão

Rolamento de anel giratório

Rolamentos giratórios de rolos cruzados de alta precisão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série XSU14

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
De acordo com o artigo 4.o, n.o 1, do Regulamento (CE) n.o 715/2009, a posição de referência é a seg
Produto:
XSU14 Rolamentos de plataforma giratória
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Anel interno:
343 a 1024 mm
Anel externo:
485 a 1164 mm
B:
44,5 milímetros
H:
56 milímetros
Autorização:
0.01~0.03
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de plataforma giratória da série XSU14

Introdução

A série XSU14 compreende três tipos de rolamentos: o rolamento de giro de rolos cruzados, o rolamento de plataforma giratória de rolos cruzados e o rolamento de plataforma giratória de bolas de contato de quatro pontos.Todos os três rolamentos são fornecidos sem um anel de engrenagemA precisão destes rolamentos é adequada para uma variedade de condições de trabalho.

O rolamento da plataforma giratória é capaz de suportar simultaneamente grandes cargas radiais, cargas axiais, momentos de viragem e outras cargas abrangentes.rotaçãoA sua estrutura compacta, a sua instalação simples e a sua conveniente manutenção tornam-na ideal para aplicações pesadas e de baixa velocidade, como máquinas de elevação, escavadeiras,Máquinas giratóriasÉ um rolamento altamente versátil que é amplamente utilizado em uma variedade de indústrias.

Características dos rolamentos da plataforma giratória

1.Para a fabricação de máquinas de lavar ou de limparOs rolos são orientados em um ângulo de 90 graus um para o outro, alternadamente cruzando-se em uma única pista.Esta disposição única permite que elas suportem cargas complexas de várias direções.

2.Alta rigidez e precisão:Os rolamentos de giro de rolos cruzados têm um espaço livre interno mínimo, resultando em alta rigidez e baixa deformação sob carga, tornando-os ideais para aplicações que exigem movimento preciso.

3.Design compacto:Esses rolamentos fornecem alta capacidade de carga e precisão em uma forma relativamente pequena e compacta, permitindo que eles se encaixem em aplicações de espaço limitado.

4.Rotação suave:Devido ao projeto e disposição dos rolos, os rolamentos de rolos cruzados permitem uma rotação suave e controlada, tornando-os ideais para aplicações onde o movimento consistente é crucial.

Como escolher um rolamento de platina

1.Requisitos de carga:Determinar o tipo (axial, radial, momento) e a magnitude da carga.

2.Precisão:Os rolamentos de maior precisão podem ser necessários para a robótica ou equipamentos médicos.

3.Fatores ambientais:Considere o pó, a umidade e a temperatura, pois estes podem afetar o desempenho do rolamento.

4.Projeto de montagem:Algumas aplicações podem beneficiar de projetos montados em flange para facilitar a instalação.

Especificações

Modelo Principais dimensões Precisão de rotação Dimensão da instalação Carga nominal básica Autorização
D d B B1 H P5 Anel externo Anel interno Axial Radial
Kea Kia Mar Sia Distância do centro de lançamento Furo de montagem Distância do centro de lançamento Furo de montagem Dinâmica Estática Dinâmica Estática
XSU140414 485 343 44.5 44.5 56 0.06 0.06 0.04 0.04 460 24-φ14 368 24-φ14 229 520 146 250 0.01~0.03
XSU140544 614 474 44.5 44.5 56 0.07 0.06 0.04 0.04 590 32-φ14 498 32-φ14 270 680 170 330 0.01~0.03
XSU140644 714 574 44.5 44.5 56 0.08 0.07 0.05 0.05 690 36-φ14 598 36-φ14 290 800 185 395 0.01~0.04
XSU140744 814 674 44.5 44.5 56 0.08 0.08 0.05 0.05 790 40-φ14 698 40-φ14 315 930 200 445 0.01~0.04
XSU140844 914 744 44.5 44.5 56 0.09 0.08 0.05 0.05 890 40-φ14 798 40-φ14 340 1050 215 510 0.01~0.04
XSU140944 1014 874 44.5 44.5 56 0.09 0.09 0.06 0.06 990 44-φ14 898 44-φ14 360 1170 227 580 0.01~0.05
XSU141094 1164 1024 44.5 44.5 56 0.11 0.11 0.07 0.07 1140 48-φ14 1048 48-φ14 390 1360 246 670 0.01~0.05

Desenho

Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória 0

Aplicação

Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória 1   Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória 2   Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória 3   Alta precisão XSU14 série cruzado de rolos de anel de rolamento rolamento uso de plataforma giratória 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
