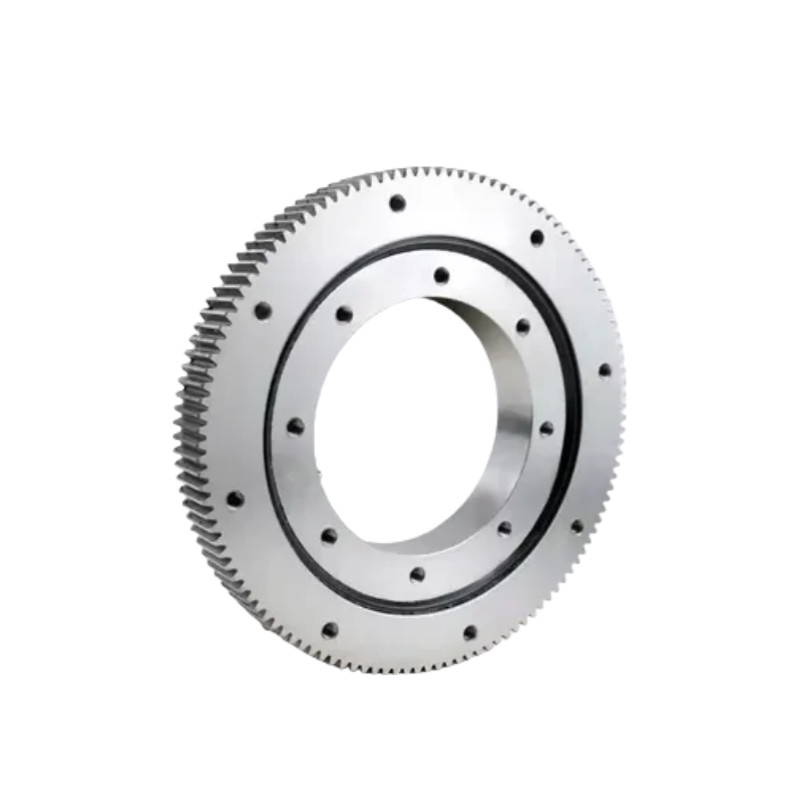

Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas

Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas

Rolamentos de giro de esferas VSA

Rolamentos giratórios de esferas de quatro pontos de contacto

Rodízio de anel giratório de engrenagens externas

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série VSA

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
VSA200414 a VSA201094
Produto:
VSA Rolamentos de volantes
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Anel interno:
342 a 1024 mm
Anel externo:
503.3 a 1198,1 mm
B:
44,5 milímetros
H:
56 milímetros
Afastamento radial:
0 a 0.05
Folga Axial:
0 a 0.08
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de rodapé da série VSA

Introdução

A série VSA é constituída por rolamentos giratórios de esferas de contacto de quatro pontos com dentaduras de engrenagem externas, rolamentos de rodapé de rolos cruzados e rolamentos de rodapé de esferas de contacto de quatro pontos.Estes podem ser instalados com selos, equipados com copos de óleo, ajustados a uma pequena gama de binário de travagem e são de elevada precisão, satisfazendo os requisitos de vários tipos de condições de trabalho.

O rolamento de esferas de quatro pontos de contato da série VSA é capaz de suportar simultaneamente grandes cargas radiais, cargas axiais, momentos de viragem e outras cargas abrangentes.Combina múltiplas funções, tais como suporteA sua estrutura compacta, a sua instalação simples e a sua conveniente manutenção tornam-na ideal para utilização em situações pesadas e de baixa velocidade, como máquinas de elevação,ExcavadorasÉ um rolamento altamente versátil que é amplamente utilizado em uma variedade de aplicações.

Características dos rolamentos da plataforma giratória

1.Capacidade de carga elevada:Apesar de seu tamanho compacto, esses rolamentos podem lidar com cargas radicais, axiais e de momento de inclinação consideráveis.

2.Baixo perfil:Seu design fino e de baixo perfil permite que eles se encaixem em espaços compactos, tornando-os ideais para aplicações de precisão e em menor escala.

3.Rotação suave:Projetado para proporcionar uma rotação suave, o que é essencial em aplicações que exigem posicionamento e movimento precisos.

4.Segamentos integrados:Muitos rolamentos compactos de plataforma giratória vêm com vedações integradas para proteger contra a contaminação e prolongar a vida útil em ambientes adversos.

Como escolher um rolamento de platina

1.Requisitos de carga:Determinar o tipo (axial, radial, momento) e a magnitude da carga.

2.Precisão:Os rolamentos de maior precisão podem ser necessários para a robótica ou equipamentos médicos.

3.Fatores ambientais:Considere o pó, a umidade e a temperatura, pois estes podem afetar o desempenho do rolamento.

4.Projeto de montagem:Algumas aplicações podem beneficiar de projetos montados em flange para facilitar a instalação.

Especificações

Modelo Dimensões principais Dimensão da instalação Carga nominal básica Autorização
D d B B1 H fazer M Z Anel externo Anel interno Axial Radial
Distância do centro de lançamento Furo de montagem Distância do centro de lançamento Furo de montagem Dinâmica Estática Dinâmica Estática Radial Axial
VSA200414 503.3 342 44.5 44.5 56 495 5 99 455 20-M12 com profundidade de 20 368 24-φ14 169 560 111 248 0 a 0.05 0 a 0.08
VSA202544 640.3 472 44.5 44.5 56 630 6 105 585 28-M12 com 20 de profundidade 498 32-φ14 188 740 123 325 0 a 0.05 0 a 0.08
VSA200644 742.3 572 44.5 44.5 56 732 6 122 685 32-M12 com 20 de profundidade 598 36-φ14 200 880 131 385 0 a 0.05 0 a 0.08
VSA200744 838.1 672 44.5 44.5 56 828 6 138 785 36-M12 com 20 profundidades 698 40-φ14 211 1010 138 445 0 a 0.05 0 a 0.08
VSA200844 950.1 772 44.5 44.5 56 936 8 117 885 36-M12 com 20 profundidades 798 40-φ14 222 1150 145 510 0 a 0.05 0 a 0.08
VSA200944 1046.1 872 44.5 44.5 56 1032 8 129 985 40-M12 com 20 profundidades 898 44-φ14 231 1280 151 570 0 a 0.05 0 a 0.08
VSA201094 1198.1 1024 44.5 44.5 56 1184 8 148 1135 44-M12 com 20 profundidades 1048 48-φ14 244 1490 160 660 0 a 0.05 0 a 0.08

Desenho

Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas 0

Aplicação

Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas 1   Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas 2   Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas 3   Rolamentos giratórios de esferas de quatro pontos de contacto da série VSA com dentaduras externas 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
