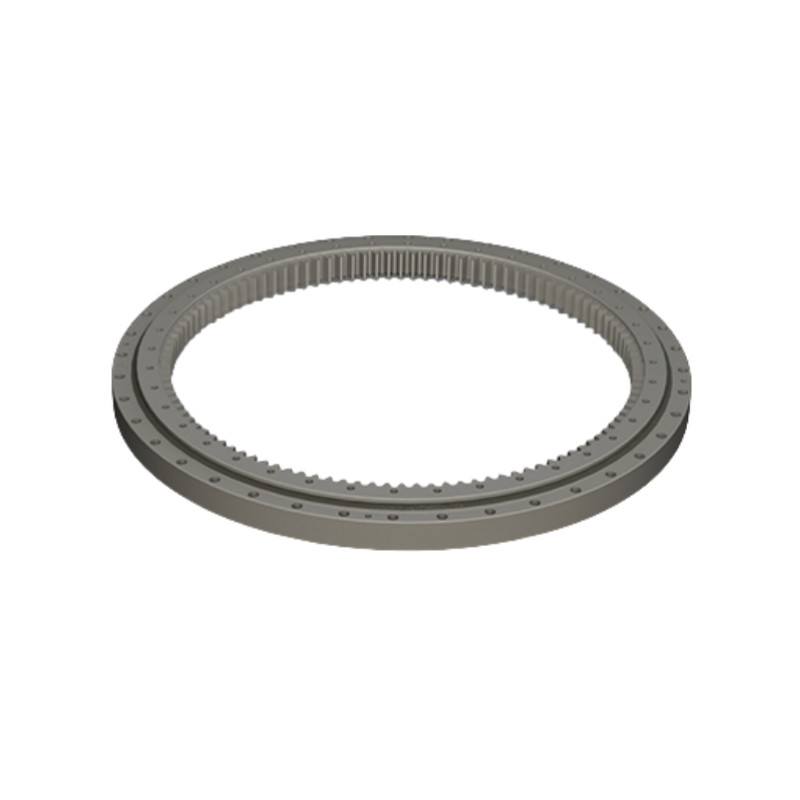

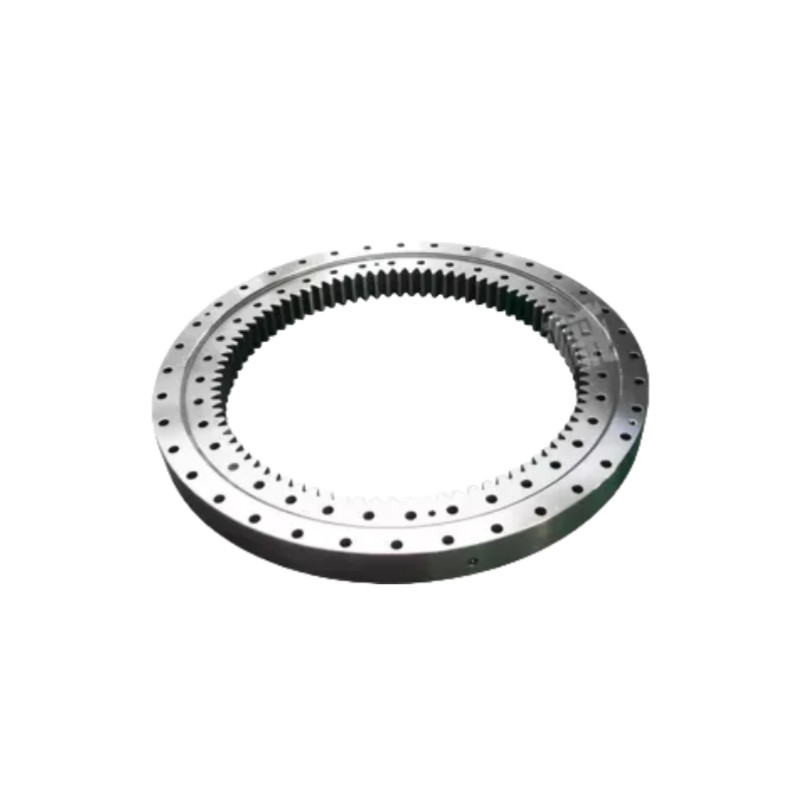

VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna

VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna

Rolamento do volante VSI

Rolamentos de rolamentos de esferas de quatro pontos

Fabricantes de rolamentos giratórios VSI

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série VSI

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
VSI200414 a VSI201094
Produto:
Rolamento do volante VSI
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Anel interno:
325 a 984 mm
Anel externo:
486 a 1166 mm
B:
44,5 milímetros
H:
56 milímetros
Afastamento radial:
0 a 0.05
Folga Axial:
0 a 0.08
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de plataforma giratória da série VSI

Introdução

O rolamento giratório de esferas de quatro pontos de contacto da série VSI com dentaduras internas é concebido para ser instalado com um selo, equipado com um recipiente de óleo,e pode ser ajustado a um pequeno intervalo de binário de descargaEste rolamento é adequado para uma variedade de condições de trabalho e pode satisfazer a precisão exigida.
Os rolamentos da série VSI são capazes de suportar grandes cargas radiais, cargas axiais, momentos de viragem e outras cargas abrangentes.Transmissão e fixaçãoA estrutura compacta, a instalação simples e a manutenção conveniente tornam-no ideal para aplicações pesadas e de baixa velocidade, tais como máquinas de elevação, escavadeiras, placas giratórias, turbinas eólicas,telescópios astronómicosÉ um rolamento altamente versátil que é amplamente utilizado em uma variedade de indústrias.

Características dos rolamentos da plataforma giratória

1.Capacidade de carga elevada:Os rolamentos da plataforma giratória podem suportar cargas radiais, axiais e de momento de inclinação substanciais.

2.Rotação suave:Eles são projetados para permitir uma rotação suave e contínua mesmo sob carga pesada.

3.Precisão:Alguns rolamentos são projetados com alta precisão para aplicações onde o posicionamento preciso é crítico, como em máquinas ou robótica.

Como escolher um rolamento de platina

1.Requisitos de carga:Determinar o tipo (axial, radial, momento) e a magnitude da carga.

2.Precisão:Os rolamentos de maior precisão podem ser necessários para a robótica ou equipamentos médicos.

3.Fatores ambientais:Considere o pó, a umidade e a temperatura, pois estes podem afetar o desempenho do rolamento.

4.Projeto de montagem:Algumas aplicações podem beneficiar de projetos montados em flange para facilitar a instalação.

Especificações

Modelo Principais dimensões Dimensão da instalação Carga nominal básica Autorização
D d B B1 H fazer M Z Anel externo Anel interno Axial Radial
Distância do centro de lançamento Furo de montagem Distância do centro de lançamento Furo de montagem Dinâmica Estática Dinâmica Estática Radial Axial
VSI200414 486 325 44.5 44.5 56 335 5 67 460 24-φ14 375 24-M12 com 20 de profundidade 169 560 111 248 0 a 0.05 0 a 0.08
VSI200544 616 444 44.5 44.5 56 456 6 76 590 32-φ14 505 32-M12 com 20 de profundidade 188 740 123 325 0 a 0.05 0 a 0.08
VSI200644 716 546 44.5 44.5 56 558 6 93 690 36-φ14 605 36-M12 com 20 profundidades 200 880 131 385 0 a 0.05 0 a 0.08
VSI200744 816 648 44.5 44.5 56 660 6 110 790 40-φ14 705 40-M12 com 20 profundidades 211 1010 138 445 0 a 0.05 0 a 0.08
VSI200844 916 736 44.5 44.5 56 752 8 94 890 40-φ14 805 40-M12 com 20 profundidades 222 1150 145 510 0 a 0.05 0 a 0.08
VSI200944 1016 840 44.5 44.5 56 856 8 107 990 44-φ14 905 44-M12 com 20 profundidades 231 1280 151 570 0 a 0.05 0 a 0.08
VSI201094 1166 984 44.5 44.5 56 1000 8 125 1091 48-φ14 1055 48-M12 com 20 de profundidade 244 1490 160 660 0 a 0.05 0 a 0.08

Desenho

VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna 0

Aplicação

VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna 1   VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna 2   VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna 3   VSI série de quatro pontos de contato de bola giratória de rolamento com dentes de engrenagem interna 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
