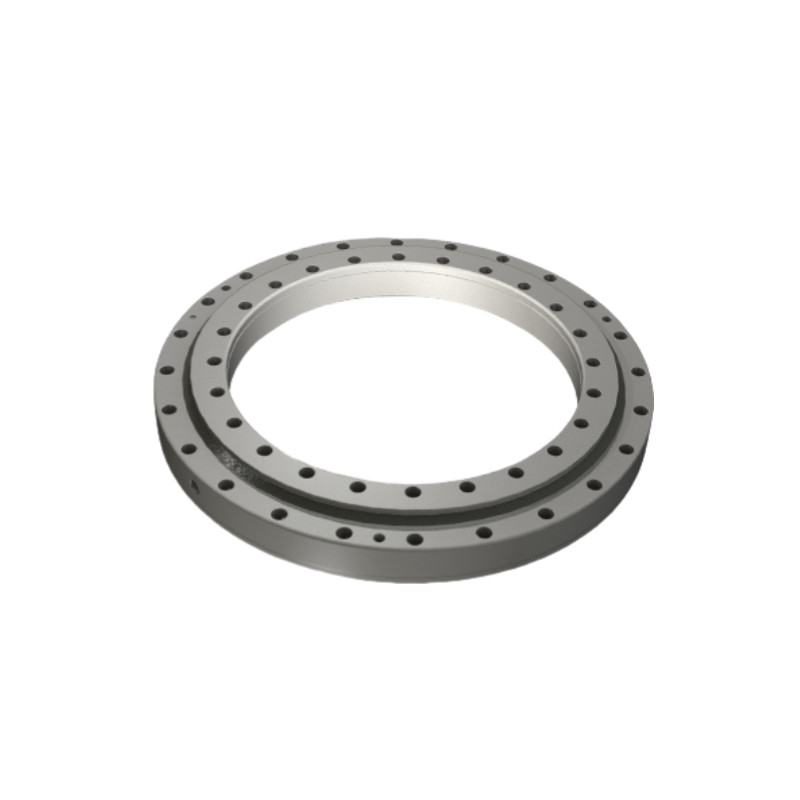

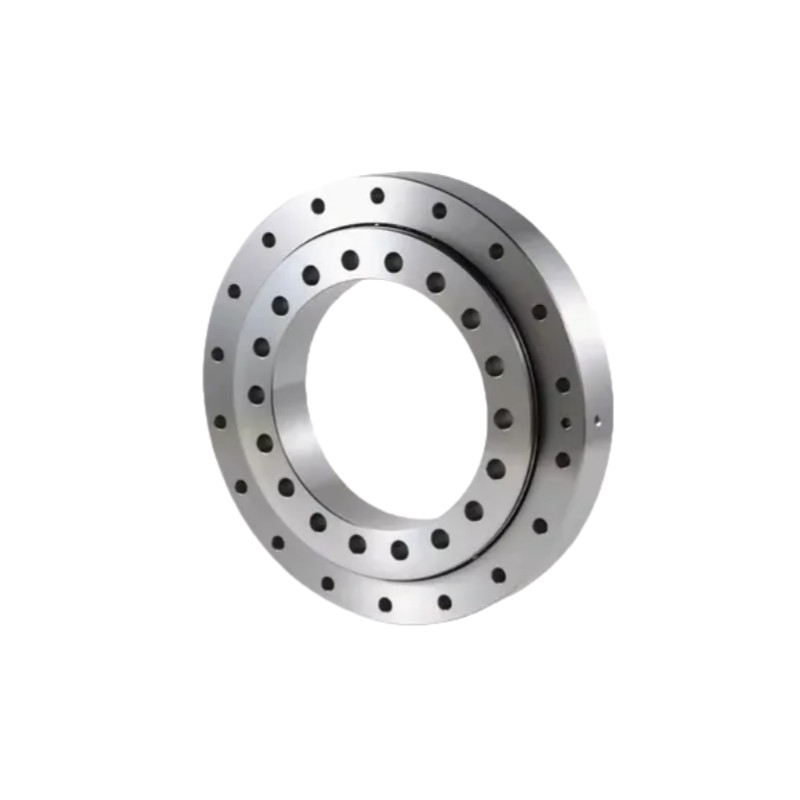

Rolamentos de plataforma giratória da série VSU
Introdução
A série VSU de rolamentos giratórios de esferas de quatro pontos de contato, sem anel de engrenagem, rolamento de plataforma giratória é um produto de alto desempenho que pode ser instalado com um selo, equipado com um copo de óleo,e ajustado para fornecer uma distância de travagem ideal em uma faixa que se adapte às suas necessidadesA sua precisão está concebida para satisfazer as exigências de várias condições de trabalho.
Os rolamentos giratórios de esferas de quatro pontos de contacto da série VSU e os rolamentos da plataforma giratória, que não incluem um anel de engrenagem, são capazes de suportar cargas radiais e axiais significativas, momentos de viragem,e outras cargas integraisÉ um componente altamente versátil que pode desempenhar múltiplas funções, incluindo suporte, rotação, transmissão e fixação.Instalação simples e manutenção conveniente tornam este produto ideal para aplicações pesadas e de baixa velocidade, tais como máquinas de elevação, escavadeiras, tocadiscos, turbinas eólicas, telescópios astronómicos, torres de tanques e outros dispositivos.É um produto altamente versátil que é amplamente utilizado em várias indústrias.
Características dos rolamentos da plataforma giratória
1.Capacidade de carga elevada:Os rolamentos da plataforma giratória podem suportar cargas radiais, axiais e de momento de inclinação substanciais.
2.Rotação suave:Eles são projetados para permitir uma rotação suave e contínua mesmo sob carga pesada.
3.Precisão:Alguns rolamentos são projetados com alta precisão para aplicações onde o posicionamento preciso é crítico, como em máquinas ou robótica.
Como escolher um rolamento de platina
1.Requisitos de carga:Determinar o tipo (axial, radial, momento) e a magnitude da carga.
2.Precisão:Os rolamentos de maior precisão podem ser necessários para a robótica ou equipamentos médicos.
3.Fatores ambientais:Considere o pó, a umidade e a temperatura, pois estes podem afetar o desempenho do rolamento.
4.Projeto de montagem:Algumas aplicações podem beneficiar de projetos montados em flange para facilitar a instalação.
Especificações
| Modelo |
Principal dimensões |
Instalação dimensão |
Fundamentos Carga nominal |
Autorização |
| D |
d |
B |
B1 |
H |
Exterior Anel |
|
Anel interno |
|
Axial |
Radial |
| Distância do centro de lançamento |
Furo de montagem |
Distância do centro de lançamento |
Furo de montagem |
Dinâmica |
Estática |
Dinâmica |
Estática |
Radial |
Axial |
| VSU200414 |
486 |
342 |
44.5 |
44.5 |
56 |
460 |
24-φ14 |
367 |
24-φ14 |
169 |
560 |
111 |
248 |
0 a 0.05 |
0 a 0.08 |
| VSU200544 |
616 |
472 |
44.5 |
44.5 |
56 |
590 |
32-φ14 |
498 |
32-φ14 |
188 |
740 |
123 |
325 |
0 a 0.05 |
0 a 0.08 |
| VSU200644 |
716 |
572 |
44.5 |
44.5 |
56 |
690 |
36-φ14 |
598 |
36-φ14 |
200 |
880 |
131 |
385 |
0 a 0.05 |
0 a 0.08 |
| VSU200744 |
816 |
672 |
44.5 |
44.5 |
56 |
790 |
40-φ14 |
698 |
40-φ14 |
211 |
1010 |
138 |
445 |
0 a 0.05 |
0 a 0.08 |
| VSU200844 |
916 |
772 |
44.5 |
44.5 |
56 |
890 |
40-φ14 |
798 |
40-φ14 |
222 |
1150 |
145 |
510 |
0 a 0.05 |
0 a 0.08 |
| VSU200944 |
1016 |
872 |
44.5 |
44.5 |
56 |
990 |
44-φ14 |
898 |
44-φ14 |
231 |
1280 |
151 |
570 |
0 a 0.05 |
0 a 0.08 |
| VSU201094 |
1166 |
1022 |
44.5 |
44.5 |
56 |
1140 |
48-φ14 |
1048 |
48-φ14 |
244 |
1490 |
160 |
660 |
0 a 0.05 |
0 a 0.08 |
Desenho
Aplicação
Máquinas pesadas:Usado em escavadeiras, guindastes e outros grandes equipamentos de construção para suportar o braço giratório ou o boom.
Discos giratórios industriais:Utilizado para rotação em grandes tocadiscos industriais para fabricação ou armazenagem.
Robótica:Os rolamentos giratórios de precisão são usados na robótica, onde a rotação precisa é essencial.
Turbinas eólicasEncontrado nos sistemas de guiamento e de passo das turbinas eólicas para ajudar a ajustar as pás e a orientação.
Equipamento médico:As versões de precisão são usadas em equipamentos de imagem, como máquinas CT ou MRI, para uma rotação suave.
