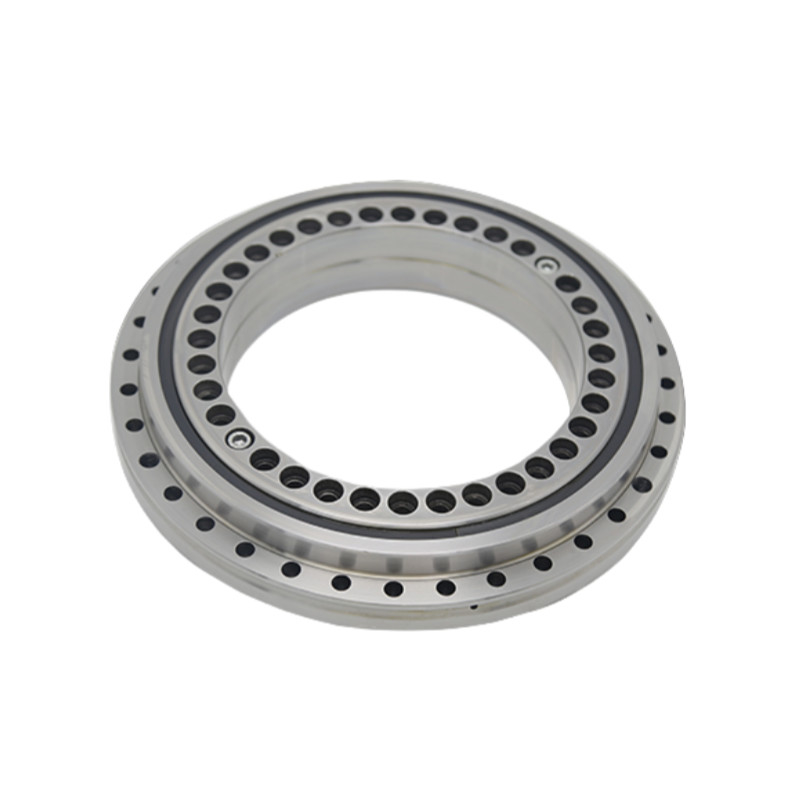

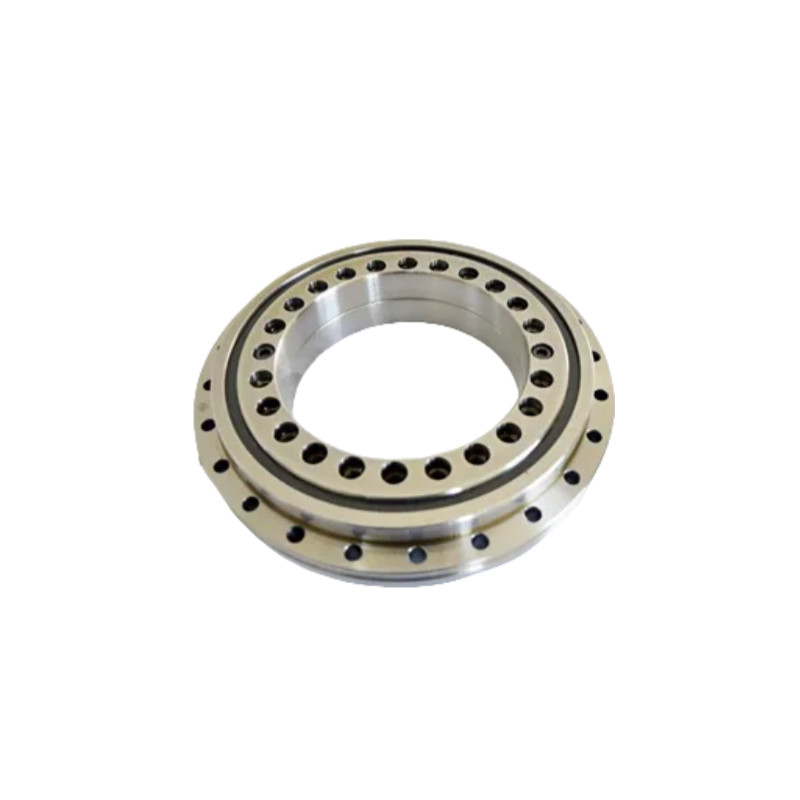

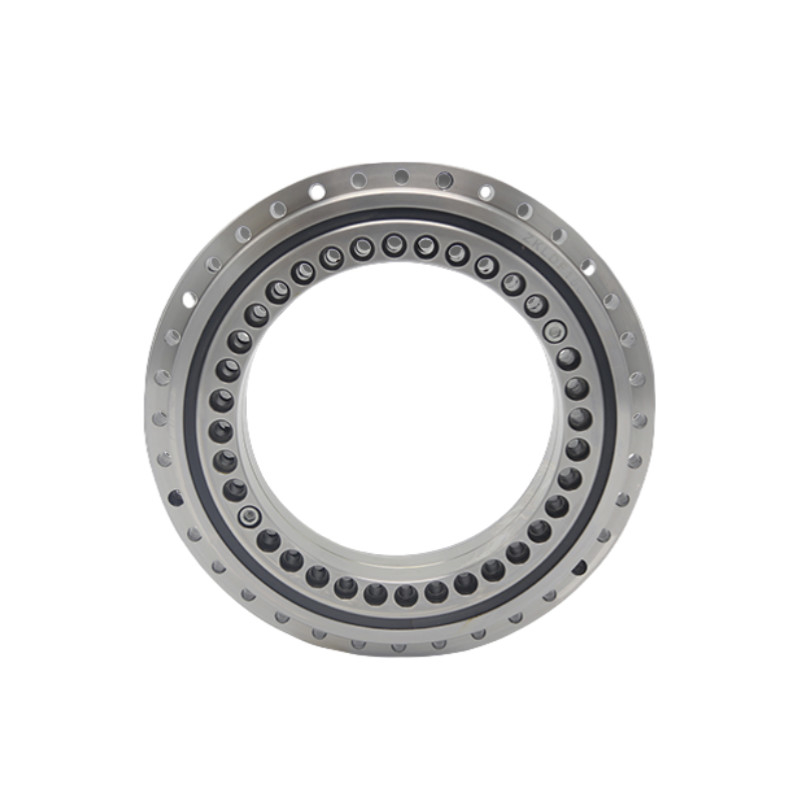

Rolamentos de rolamento axial de máquinas CNC ZKLDF de alta rigidez

Rolamentos de rolamento axial de máquinas CNC

Rolamentos de rolamento axial de elevada rigidez

Rolamentos de rolamento axial ZKLDF

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série YRTM

Contacte-nos

Solicite um orçamento

Rolamentos de rolamento axial de máquinas CNC ZKLDF de alta rigidez

Detalhes do produto

Modelo:

Série ZKLDF

Produto:

Rolamentos de mesa giratória da série ZKLDF

Materiais:

Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos

100 a 580 mm

185 a 750 mm

QTY de parafusos conjuntos:

Torque de atrito dos rolamentos3):

1.6 a 40 Nm

Limitação de velocidade4):

500 a 2800 r/min

Peso:

4.5 a 82 kg

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Rolamentos especiais para robôs industriais da série RV

Obtenha o melhor preço

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô

Obtenha o melhor preço

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô

Obtenha o melhor preço

Rodamentos de rolos cruzados de automação industrial da série RB ID 20 mm

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Rolamentos de mesa giratória ZKLDF

Name: Rolamentos de rolamento axial de máquinas CNC ZKLDF de alta rigidez
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série YRTM
Availability: InStock

Os rolamentos de esferas de contato angular axial ZKLDF são capazes de suportar cargas combinadas, mantendo altas velocidades e baixos binários de atrito, garantindo assim uma alta precisão de rotação.Os rolamentos da plataforma giratória ZKLDF são adequados para utilização em mesas de trabalho rotativas de alta velocidade, moagem, moagem, cabeças de afiar e instrumentos de medição de precisão.

Introdução

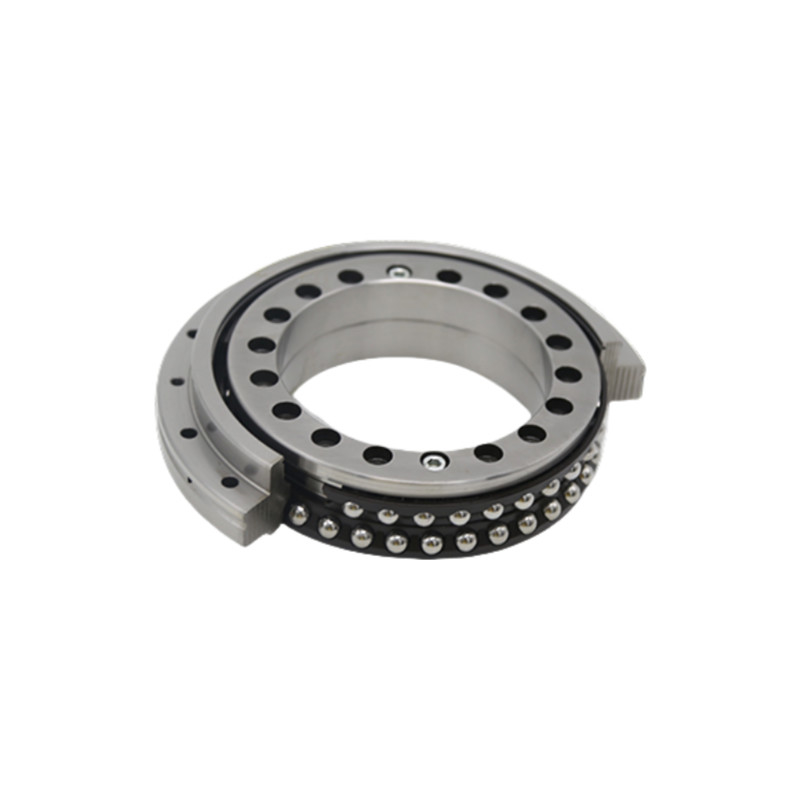

O rolamento de esferas de contato angular axial ZKLDF possui um anel externo de unidade, dois anéis internos, duas fileiras de rolos de esferas e um conjunto de gaiola.Os anéis externos e internos são equipados com furos de fixaçãoA unidade é fixada por parafusos de retenção para segurança durante o transporte e manuseio.

Os rolamentos de esferas de contato angular axial ZKLDF são equipados com tampas de vedação de dois lados que efetivamente repelem a sujeira, impurezas e gordura, evitando potenciais vazamentos.Os rolamentos da plataforma giratória ZKLDF utilizam uma sofisticada graxa à base de bário, permitindo uma conveniente reposição de gordura através de furos de gordura dedicados.

Os rolamentos de esferas de contato angular axial ZKLDF são projetados com um ângulo de contato de 60 ° e duas fileiras de rolos de esferas, que fornecem suporte para cargas radiais, cargas axiais duplas e momentos de inclinação.O design único com gaiolas de cobre permite que o rolamento resista a altas velocidades, longos períodos de funcionamento, alta rigidez e alta precisão, minimizando o binário de atrito.aplicações de longo prazo, tais como mesas de trabalho rotativas de alta velocidade, moagem, moagem, cabeças de afiar e instrumentos de medição de precisão.

Características dos rolamentos de mesa rotativa

1Alta precisão: os rolamentos de mesa rotativa oferecem uma rotação suave e consistente, com uma reação negativa mínima, o que é essencial para aplicações que exigem precisão.

2. Design compacto: A sua capacidade de lidar com vários tipos de cargas simultaneamente permite uma estrutura de rolamento compacta, reduzindo a pegada do equipamento.

3. Capacidade de carga aumentada: os rolamentos de mesa rotativa são construídos para lidar com cargas elevadas, tornando-os duráveis e confiáveis para aplicações de trabalho pesado.

4. Longa vida útil: com lubrificação e manutenção adequadas, os rolamentos de mesa giratória podem suportar um uso prolongado, proporcionando alta confiabilidade em operações contínuas.

Especificações

Modelo	Dimensão
	Dimensão
	d	D	H	H1	D1	D2	D3	J	J1	a)
	Unidade: mm
	Unidade: mm
ZKLDF100	100	185	38	25	160	136	158	112	170	5.4
ZKLDF120	120	210	40	26	184	159	181	135	195	6.2
ZKLDF150	150	240	40	26	214	188	211	165	225	6.2
ZKLDF200	200	300	45	30	274	243	271	215	285	6.2
ZKLDF260	260	385	55	36.5	345	313	348	280	365	8.2
ZKLDF325	325	450	60	40	415	380	413	342	430	8.2
ZKLDF395	395	525	65	42.5	486	450	488	415	505	8.2
ZKLDF460	460	600	70	46	560	520	563	482	580	8.2
ZKLDF580	580	750	90	60	702	656	700	610	720	11

Modelo	Furo de fixação					Parafusos articularesQTY	Furo de elevação		Pitch1) t	Torque de aperto do parafuso	Capacidade de carga básica		Limitação de velocidade4)	Torque de atrito dos rolamentos	Massas
	Furo de fixação										Axial
	Anel interno			Anel externo							Dinâmica	Estática
	d1	d2	QTY3)	d3	QTY3)					MA2)	Ca	Coa	Gordura
	mm		QTY3)	mm	QTY3)		G	QTY	QTY*t	N m	CN		r/min	Nm	≈Kg
ZKLDF100	5.6	10	16	5.6	15	2	M8	3	18*20°	8.5	67	251	2800	1.6	4.5
ZKLDF120	7	11	22	7	21	2	M8	3	24*15°	14	72	315	2400	2	6
ZKLDF150	7	11	34	7	33	2	M8	3	36*10°	14	76	365	2000	3	7.5
ZKLDF200	7	11	46	7	45	2	M12	3	48*7,5°	14	112	550	1600	4.5	11
ZKLDF260	9.3	15	34	9.3	33	2	M12	3	36*10°	34	155	920	1200	7.5	22
ZKLDF325	9.3	15	34	9.3	33	2	M12	3	36*10°	34	165	110	1000	11	28
ZKLDF395	9.3	15	46	9.3	45	2	M12	3	48*7,5°	34	214	1470	800	16	39
ZKLDF460	9.3	15	46	9.3	45	2	M12	3	48*7,5°	34	255	1860	700	21	50
ZKLDF580	11.4	18	45	11.4	42	2	M12	3	48*7,5°	68	395	3180	500	40	82

Drwaings

Aplicação


Automatização industrial	Equipamento médico	Aeronáutica	Equipamento de precisão
