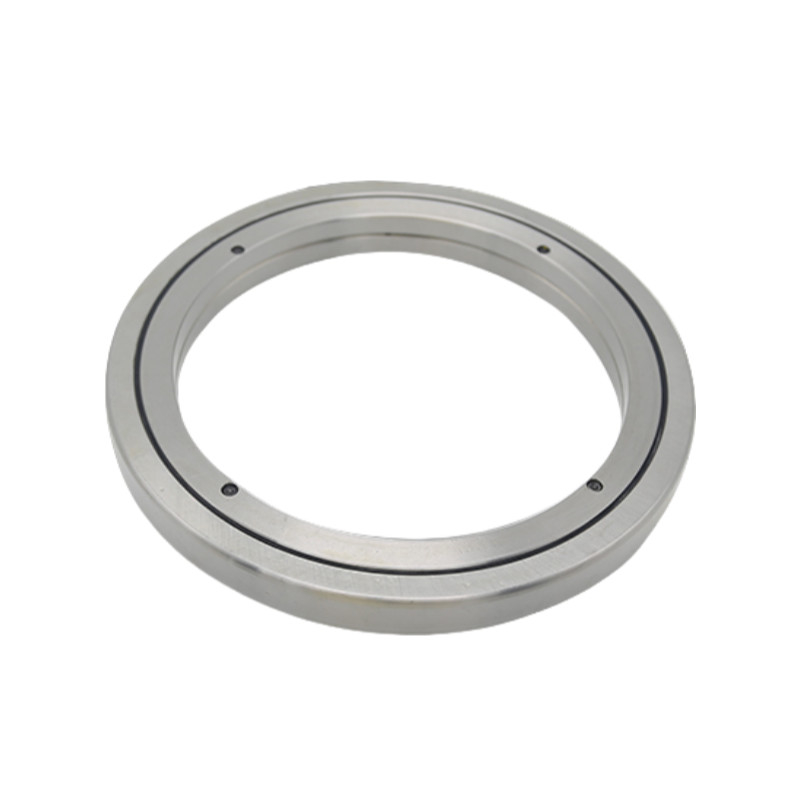

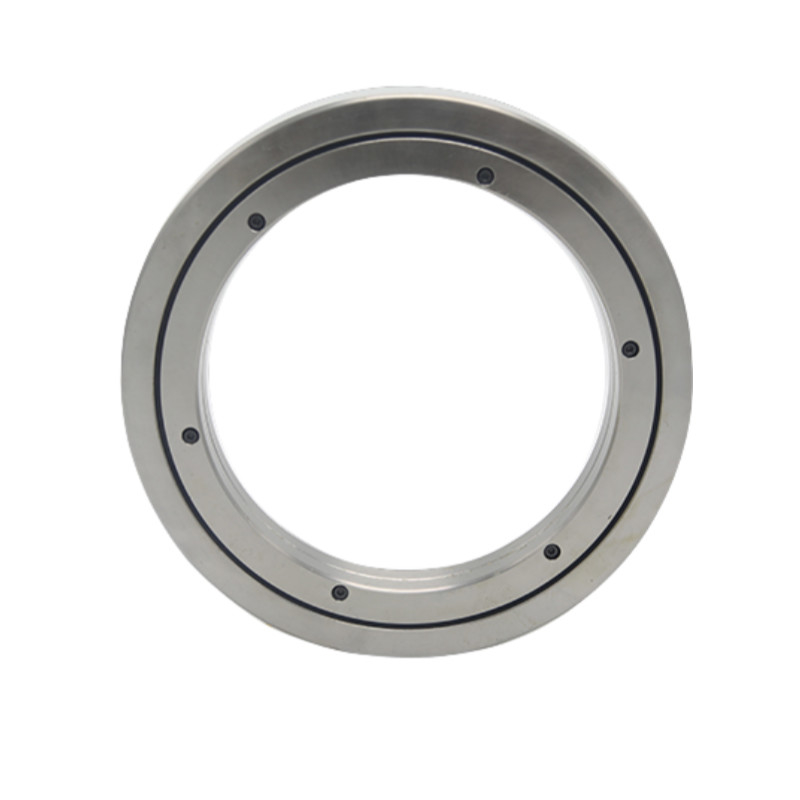

Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão

Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão

Equipamento de precisão Rolamentos de rolos cruzados

Rolamentos de rolos transversais de elevada capacidade de carga

Rolamentos de rolos cruzados da série RE

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RE série

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
RE2008 a RE60040
Produto:
Rolamentos de rolos cruzados da série RE
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Identificação:
20 a 600 mm
OD:
36 a 700 mm
Diâmetro do círculo de inclinação do rolo Dpw:
29 a 650 dpw
Chamfer:
0.5 a 3 r/min
peso:
00,04 a 29 kg
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de rolos cruzados da série RE

Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão 0

A série RE (tipo de anel interno dividido com anel externo giratório), que também é o tipo básico de rolamento de rolos cruzados.e o anel exterior é um todoEste tipo é bem aplicável à situação em que é necessária uma elevada precisão de rotação no anel exterior.

Características

1. Alta precisão: precisão P4, precisão P2
2. Alta rigidez: Este rolamento de série tem pré-carregamento
3. Alta carga: Este rolamento de série pode suportar carga axial, carga radial e momento de inclinação em duas direcções
4. Pequeno tamanho: Este rolamento de série pode poupar espaço para máquinas-ferramentas

Especificações

Modelo Dimensões principais Dimensão do ombro Nivel de carga básica (direção radial) Massas
Anel interno Anel externo Diâmetro do campo de rolamento Altura Chamfer Cr Cor.
d D Dpw B B1 rmin Ds - Não. kN kN Quilos
RE2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE10020 150 127 20 1 113 133 33.1 50.9 1.45
RE11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE11015 145 129 15 0.6 122 136 23.7 41.5 0.75
RE11020 160 137 20 1 120 140 34 54 1.56
RE12016 120 150 136 16 0.6 127 141 12.2 43.2 0.72
RE12025 180 152 25 1.5 133 164 66.9 100 2.62
RE13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE13025 190 162 25 1.5 143 174 69.5 107 2.82
RE14016 140 175 160 16 1 147 162 25.9 50.1 1
RE14025 200 172 25 1.5 154 185 74.8 121 2.96
RE15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE15025 210 182 25 1.5 164 194 76.8 128 3.16
RE15030 230 192 30 1.5 173 210 100 156 5.3
RE16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE18025 180 240 210 25 1.5 195 225 84 143 3.44
RE19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE20025 200 260 230 25 2 215 245 84.2 157 4
RE20030 280 240 30 2 221 258 114 200 6.7
RE20035 295 247.7 35 2 225 270 151 252 9.6
RE22025 220 280 250.1 25 2 2235 265 92.3 171 4.1
RE24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE25030 330 287.5 30 2.5 269 306 126 244 8.1
RE25040 355 300.7 40 2.5 275 326 195 348 14.8
RE30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE30035 395 345 35 2.5 322 368 183 367 13.4
RE30040 405 351.6 40 2.5 326 377 212 409 17.2
RE35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE40040 510 453.4 40 2.5 428 479 241 531 23.5
RE45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE50040 600 548.8 40 2.5 526 572 239 607 26
RE50050 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29

Aplicação

Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão 1   Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão 2   Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão 3   Rolamentos de rolamento cruzado da série RE de alta capacidade de carga para equipamentos de precisão 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
