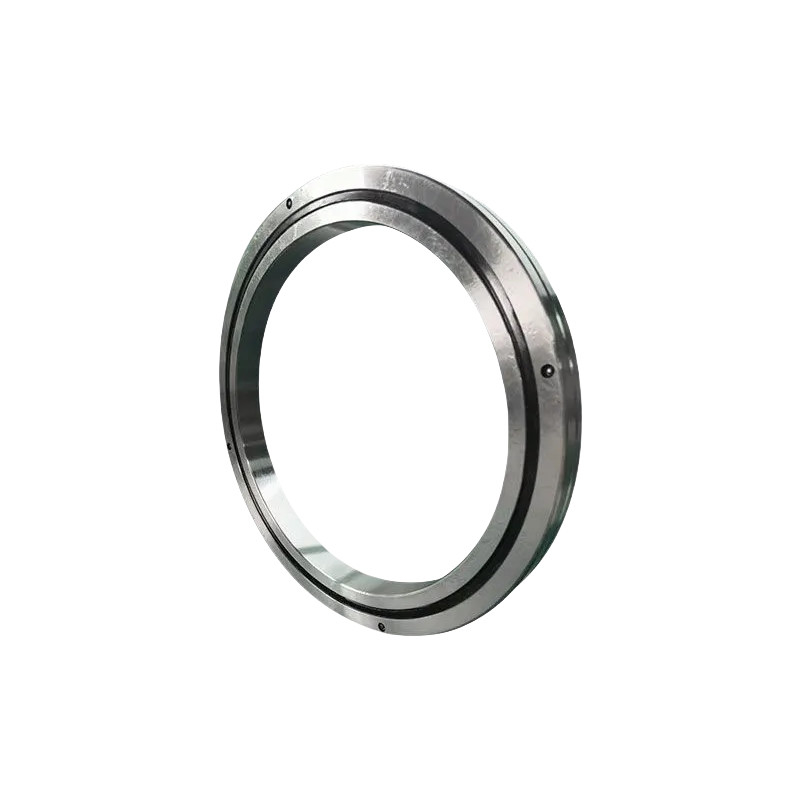

Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento

Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento

Rolamentos de anel de rolamento cruzado da série CRBTF

Rolamentos de anel de rolamento cruzado de aço

Equipamento de precisão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série CRBTF

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
O valor da taxa de juro deve ser igual ou superior a:
Produto:
Rolamentos de rolamento cruzado da série CRBTF
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Identificação:
10 a 40 mm
OD:
43 a 73 mm
Diâmetro do círculo de inclinação do rolo Dpw:
26.5 a 56,5 dpi
Chamfer:
0.15 r/min
Peso:
00,04 a 0,1 kg
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de rolamento cruzado da série CRBTF

Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento 0

A série CRBTF é uma estrutura de parede ultrafina com furos de montagem adequados para situações estruturais extremamente limitadas,Anéis internos e externos integrados com furos de montagem Uma vez que os anéis externos e internos têm furos de montagem, não é necessário fixar a flange e o suporte durante a instalação do banco.a instalação não tem quase nenhum efeito sobre o desempenhoApto para situações em que os anéis externos e internos giram.

Características

1. Alta precisão: precisão P4, precisão P2
2. Alta rigidez: Este rolamento de série tem pré-carregamento
3. Alta carga: Este rolamento de série pode suportar carga axial, carga radial e momento de inclinação em duas direcções
4. Pequeno tamanho: Este rolamento de série pode poupar espaço para máquinas-ferramentas

Especificações

Modelo Dimensão (mm) Altura dos ombros ((mm) Classificação de carga básica Peso Modelo Anel interno Anel externo
Identificação OD Diâmetro do círculo de inclinação do rolo Altura Chamfer Cr Cor. Dia central do buraco de montagem PCD1 Tamanho do buraco de montagem Dia central do buraco de montagem PCD2 Tamanho do buraco de montagem
d D dp B B1 rmin ds (máximo) D (min.) CN CN Quilos
O CRBTF105 10 43 26.5 5 0.15 21.5 28 1.5 1.4 0.04 O CRBTF105 16 6-M2,5 fio através de um buraco 35
6-D 2.9 através do buraco
D 5.5 contraborda, profundidade 2.8
CRBTF205 20 53 36.5 5 0.15 31.5 38 1.8 2.1 0.06 CRBTF205 26 6-M2,5 fio através de um buraco 45
6-D 2.9 através do buraco
D 5.5 contraborda, profundidade 2.8
A partir de um valor de 0,01 30 63 46.5 5 0.15 41.5 48 2.1 2.7 0.08 A partir de um valor de 0,01 36 Fio 8-M2,5 através de um buraco 55
8-D 2.9 através do buraco
D 5.5 contraborda, profundidade 2.8
Classificação de equipamento 40 73 56.5 5 0.15 51.5 58 2.4 3.4 0.1 Classificação de equipamento 46 Fio 8-M2,5 através de um buraco 65
8-D 2.9 através do buraco
D 5.5 contraborda, profundidade 2.8

Aplicação

Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento 1   Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento 2   Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento 3   Equipamento de precisão da série CRBTF para rolamentos cruzados de aço de rolamento 4
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
