Lugar de origem:
China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Série CRBT
 |

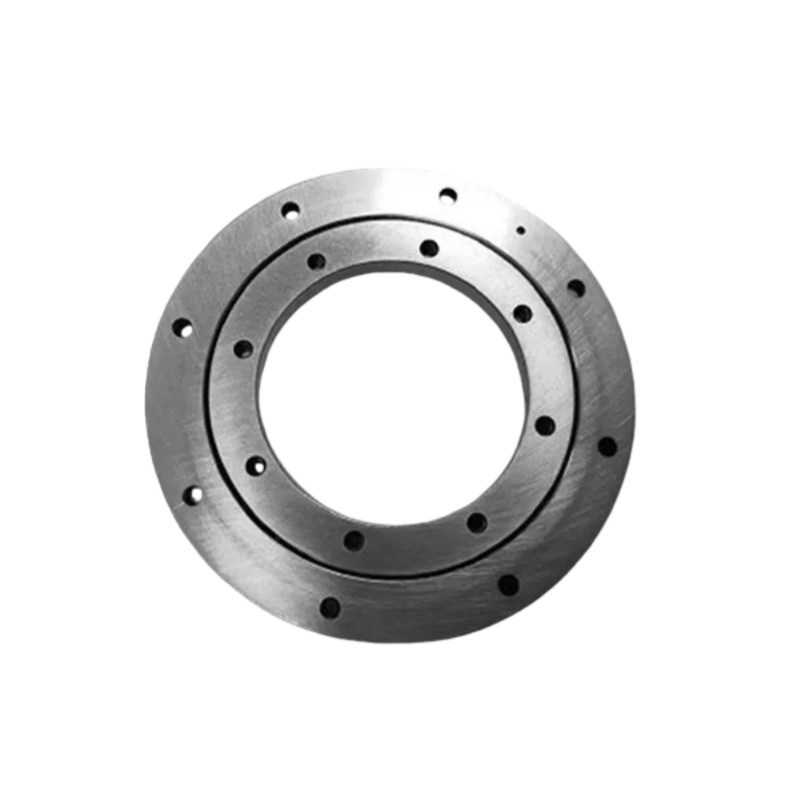

Os rolamentos de rolos cruzados são rolamentos de rolamento de alta precisão e alta rigidez e o seu desenho estrutural é particularmente adequado para suportar cargas complexas, incluindo radial,Momentos axiais e de inversãoOs rolamentos cruzados são amplamente utilizados em campos de alta demanda, como articulações de braços mecânicos, robôs industriais, mesas giratórias de máquinas-ferramenta e dispositivos de rotação de precisão. O rolamento de rolamento cruzado da série CRBT é uma estrutura de parede ultrafina adequada para situações estruturais extremamente limitadas. |
Características
1. Alta precisão: precisão P4, precisão P2
2. Alta rigidez: Este rolamento de série tem pré-carregamento
3. Alta carga: Este rolamento de série pode suportar carga axial, carga radial e momento de inclinação em duas direcções
4. Pequeno tamanho: Este rolamento de série pode poupar espaço para máquinas-ferramentas
Especificações
| Dimensão (mm) | Altura dos ombros ((mm) | Classificação de carga básica | Peso | ||||||
| Identificação | OD | Diâmetro do círculo de inclinação do rolo | Altura | Chamfer | Cr | Cor. | |||
| d | D | dp | B B1 | rmin | ds (máximo) | D (min.) | CN | CN | Quilos |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
Aplicação
|
|
|
|
| Automatização industrial | Equipamento médico | Aeronáutica | Equipamento de precisão |
