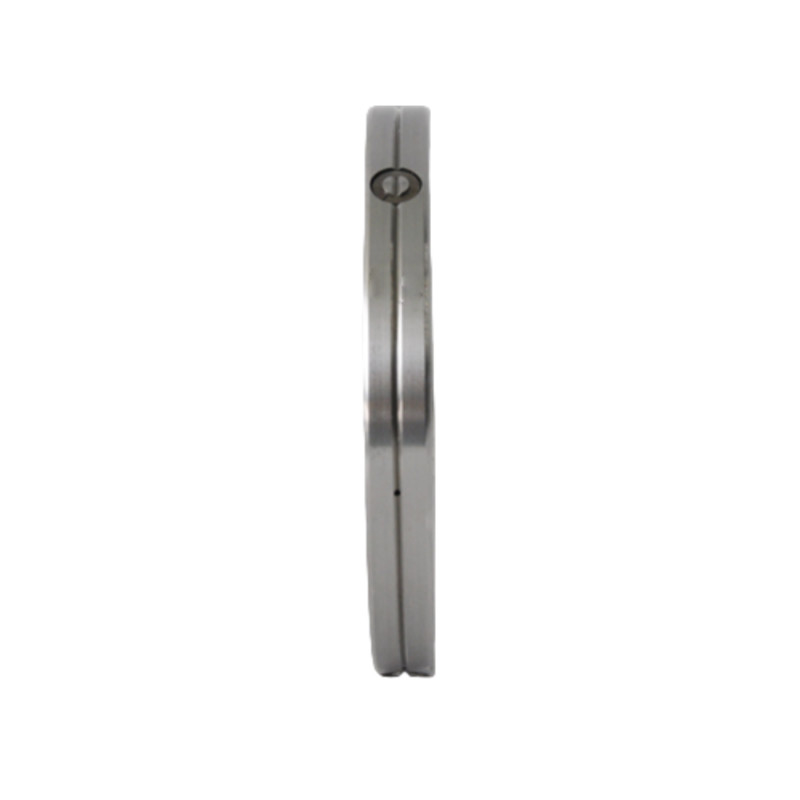

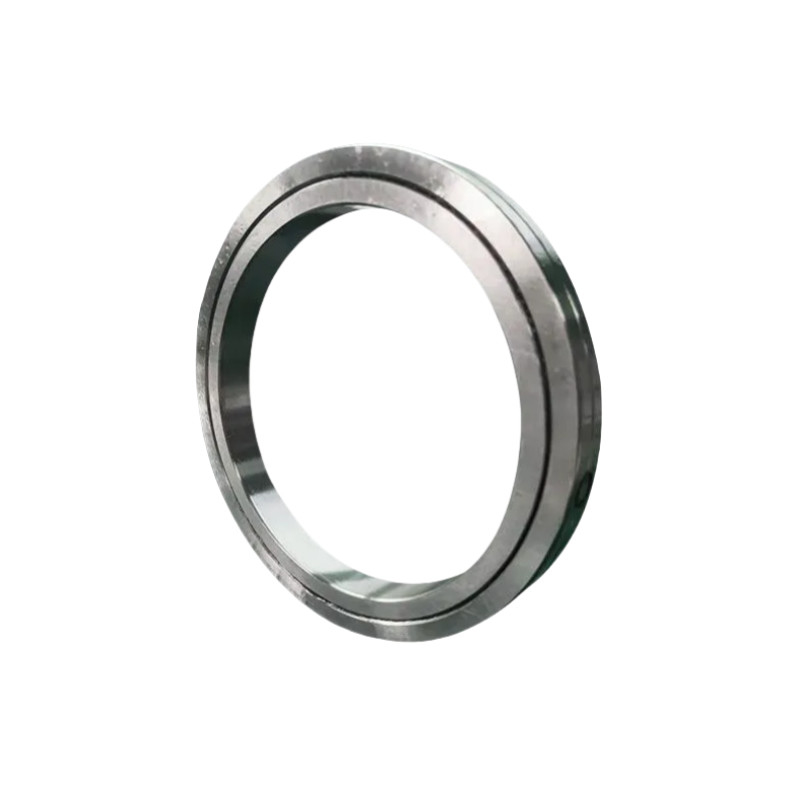

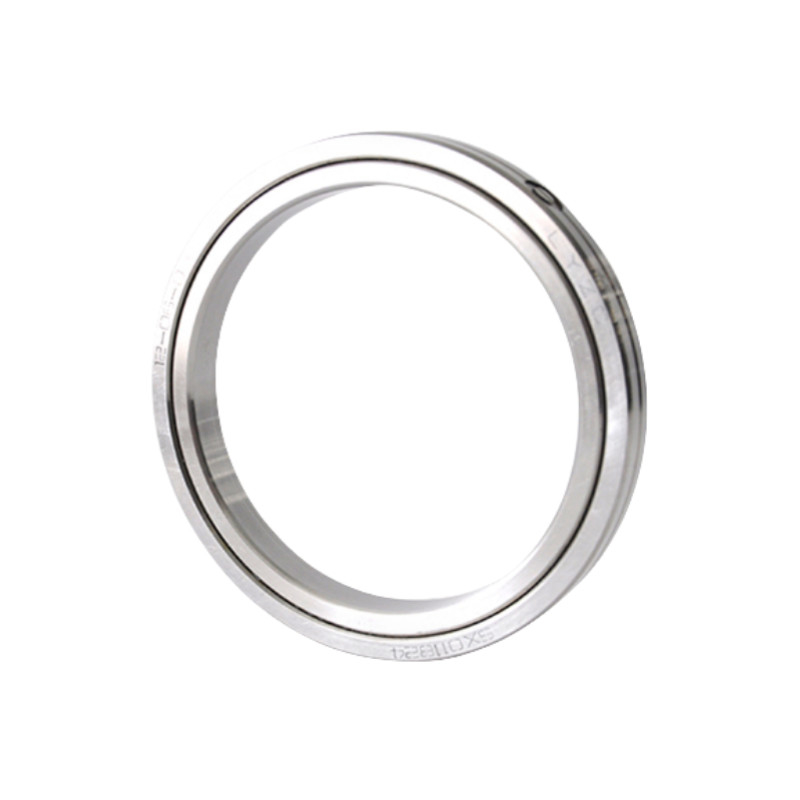

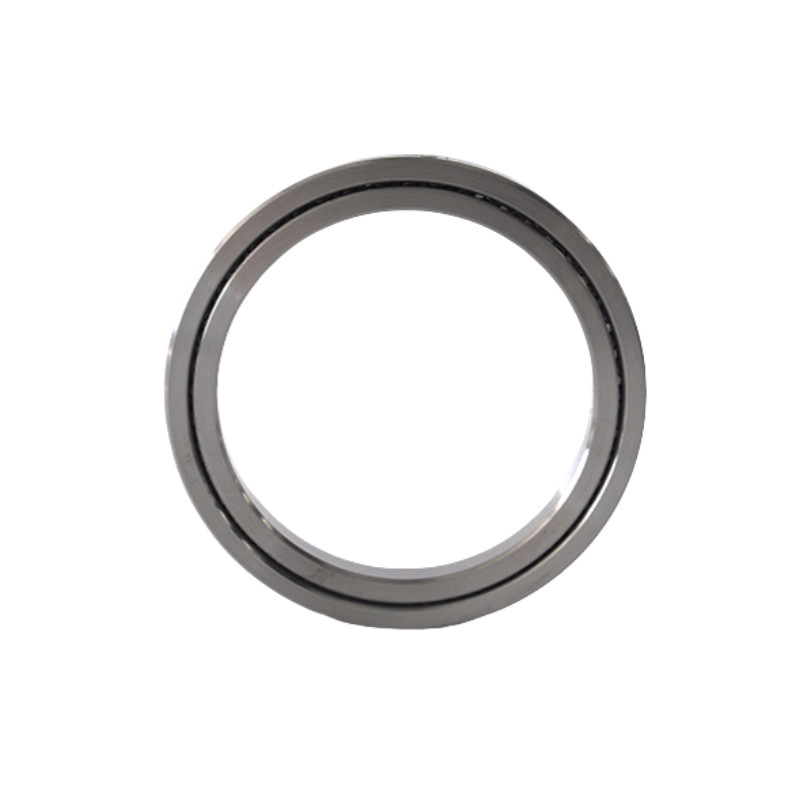

Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial

Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial

Rolamentos de rolos cruzados da série SX

Rolamentos de rolos cruzados de alta precisão

Rolamentos de rolos cruzados de automação industrial

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série SX

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
SX011814 a SX0118/500
Produto:
Rolamentos de rolamento cruzado da série SX
Materiais:
Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos
Identificação:
70 a 500 mm
OD:
90 a 620 mm
Diâmetro do círculo de inclinação do rolo Dpw:
80 a 560 mm
Chamfer:
00,6 a 3 r/min
Peso:
0.3 a 44 kg
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Rolamentos de rolamento cruzado da série SX

Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial 0

Série SX (tipo de anel externo dividido com anel interno rotativo, secção fina), este tipo tem uma secção menor do que a série RB. Devido à estrutura extremamente fina,Não há buracos de montagem no anel externo e no anel interno, por isso este modelo requer uma flange de pressão ou uma caixa.

Características

1. Alta precisão: precisão P4, precisão P2
2. Alta rigidez: Este rolamento de série tem pré-carregamento
3. Alta carga: Este rolamento de série pode suportar carga axial, carga radial e momento de inclinação em duas direcções
4. Pequeno tamanho: Este rolamento de série pode poupar espaço para máquinas-ferramentas

Especificações

Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial 1

Modelo N.O. Dimensões
Altura dos ombros
Nivel de carga básica ((Axial) Nivel de carga básica (radial) Peso
Anel interno Anel externo Diâmetro do passo do rolo Largura Furações de petróleo Chamfer
(mm)
Ca C0a Cr C0r
d D Dpw B B1 S rmin Ds - Não. kN kN kN kN Quilos
SX011814 70 90 80 10 1.2 0.6 79.5 80.5 18 60 12 30 0.3
SX011818 90 115 102 13 1.2 1 101.5 102.5 26 96 17 47 0.4
SX011820 100 125 112 13 1.2 1 111.5 112.5 28 106 18 52 0.5
SX011824 120 150 135 16 1.5 1 134.4 135.6 41 153 26 75 0.8
SX011828 140 175 157 18 1.5 1.1 156.3 157.7 64 237 41 116 1.1
SX011832 160 200 180 20 1.5 1.1 179.2 180.8 69 272 44 133 1.7
SX011836 180 225 202 22 2 1.1 201.2 202.8 98 381 63 187 2.3
SX011840 200 250 225 24 2 1.5 224.2 225.8 106 425 68 208 3.1
SX011848 240 300 270 28 2 2 269.2 270.8 149 612 95 300 5.3
SX011860 300 380 340 38 2.5 2.1 339.2 340.8 245 1027 156 504 12
SX011868 340 420 380 38 2.5 2.1 379.2 380.8 265 1148 167 563 13.5
SX011880 400 500 450 46 2.5 2.5 449 451 385 1699 244 833 24
SX0118/500 500 620 560 56 2.5 3 559 561 560 2538 355 1244 44

Aplicação

Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial 2   Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial 3   Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial 4   Rolamentos de rolamento cruzado de alta precisão da série SX para automação industrial 5
Automatização industrial Equipamento médico Aeronáutica Equipamento de precisão
