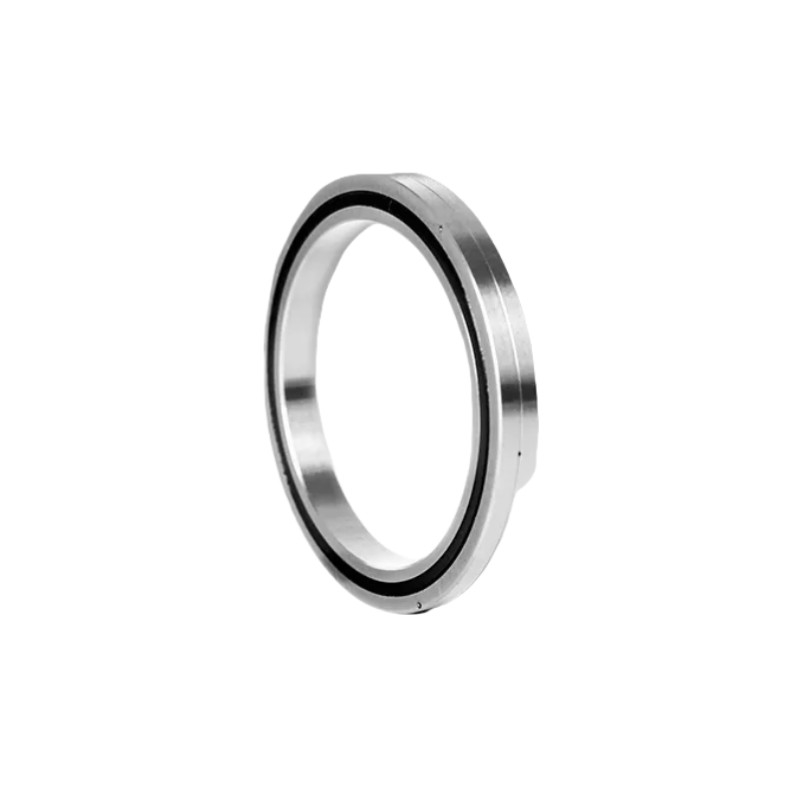

Rolamentos de rolos cruzados da série RA P4 para robôs industriais

Rolamentos de rolos cruzados da série RA

Rolamentos de rolos cruzados para robôs industriais

P4 Rolamentos de rolamento cruzado

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série RA

Contacte-nos

Solicite um orçamento

Rolamentos de rolos cruzados da série RA P4 para robôs industriais

Detalhes do produto

Modelo:

RA5008 a RA20013

Produto:

Rolamentos de rolos cruzados da série RA

Materiais:

Aço de rolamento, aço inoxidável, materiais de plástico/polímero, lubrificantes, materiais cerâmicos

Anel interno:

50 a 200 mm

Anel externo:

De 66 a 226 mm

Dia do Roller Pitch.:

57 a 212 Dpw

Chamfer:

0.5 a 0,8 r/min

Peso:

00,08 a 0,71 kg

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Rolamentos especiais para robôs industriais da série RV

Obtenha o melhor preço

SHF SHG Rolamentos Redutores Harmônicos Rolamentos Especiais para Robô

Obtenha o melhor preço

CSF CSG Rolamentos Redutores Harmônicos Especiais para Robô

Obtenha o melhor preço

Rodamentos de rolos cruzados de automação industrial da série RB ID 20 mm

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Rolamentos de rolos cruzados da série RA

Name: Rolamentos de rolos cruzados da série RA P4 para robôs industriais
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série RA
Availability: InStock

A série RA (anel interno integral, anel externo dividido, ultrafinos) é um modelo compacto que reduz a espessura dos anéis internos e externos do tipo RB para o limite semelhante à série RB,A estrutura do anel externo dividido é mais adequada para peças que exigem peso leve e design compacto, tais como robôs e braços robóticos de rotação.

Regras relativas ao modelo e à denominação

100

CC0

Modelo nominal

Diâmetro interno nominal (mm)

Largura nominal (mm)

Modo de vedação

• Desmarcado: não selado

• UU: selos em ambos os lados

• U: vedação unilateral do cinto

Espaço livre radial

• CC0: compensação negativa (pré-carregamento)

• C0: depuração positiva

• C1: grande espaço livre

Nível de precisão

• Não marcado: nível normal (nível 0)

• P6

• P5

• P4

• P2

※ Consulte-nos para a precisão do tipo RA

Características

1. Alta precisão: precisão P4, precisão P2
2. Alta rigidez: Este rolamento de série tem pré-carregamento
3. Alta carga: Este rolamento de série pode suportar carga axial, carga radial e momento de inclinação em duas direcções
4. Pequeno tamanho: Este rolamento de série pode poupar espaço para máquinas-ferramentas

Especificações

Número do modelo.	Dimensões ((mm)					Altura dos ombros		Nivel de carga básica (radial)		Peso
	Identificação	OD	Diâmetro do passo do rolo	Altura	Chamfer	Altura dos ombros		Cr	Cor.	Peso
	d	D	Dpw	B B1	rmin	Ds	- Não.	CN	CN	Quilos
RA5008	50	66	57	8	0.5	53.5	60.5	5.1	7.19	0.08
RA6008	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09
RA7008	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1
RA8008	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11
RA9008	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12
RA10008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14
RA11008	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15
RA12008	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17
RA13008	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18
RA14008	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19
RA15008	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2
RA16013	160	186	172	13	0.8	165	179	23.3	44.9	0.59
RA17013	170	196	182	13	0.8	175	189	23.5	46.5	0.64
RA18013	180	206	192	13	0.8	185	199	24.5	49.8	0.68
RA19013	190	216	202	13	0.8	195	209	24.9	51.5	0.69
RA20013	200	226	212	13	0.8	205	219	25.8	54.7	0.71

Aplicação


Automatização industrial	Equipamento médico	Aeronáutica	Equipamento de precisão
