Place of Origin:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Model Number:
RV - E
Redutor de RV sãoUtilizado para as três articulações da cintura e do cotovelo da perna do robô com grande binário, e o robô industrial com grande carga utiliza RV para um, dois e três eixos.Em comparação com o redutor harmônico, a chave para o redutor RV reside na tecnologia de processamento e processo de montagem. Redutor RV tem maior resistência à fadiga, rigidez e vida.
Características fundamentais
SpEficiências
![]() |
Especificações | Torque de saída kgf-m(Nm) |
20 | 17 ((167) | |
40 | 42(412) | |
80 | 80(784) | |
110 | 110(1078) | |
160 | 160(1568) | |
320 | 320(3136) | |
450 | 450 ((4410) |
Tabela de parâmetros da série RV - E
Modelo | Rigidez torsional | Dimensão ((mm) | Torque nominal (T0) |
Velocidade de saída nominal (N0) |
Rigidez torsional | Perda de movimento | Reacção | Torque de curvatura admissível (Nm) |
Carga de empuxo admissível (N) |
Peso (kg) |
||
Nm/arc.min. | a) | b | Nm/arc.min. | arco.min | Determinação da velocidade de rotação (Nm) |
Arco.min. | ||||||
BX20E | 372 | 20.1 | 113.3 | 167 Nm | 15 r/min | 49 | MAX1 | ± 5.00 | MAX1 | 882 | 3920 | 4.7 |
BX40E | 931 | 29.6 | 143.7 | 412 Nm | 108 | ± 12.3 | 1666 | 5194 | 9.3 | |||
BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 32.3 | 2940 | 10780 | 17.4 | |||
BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ± 47.0 | 3920 | 14700 | 26.4 | |||
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ± 132.0 | 8820 | 24500 | 66.4 |

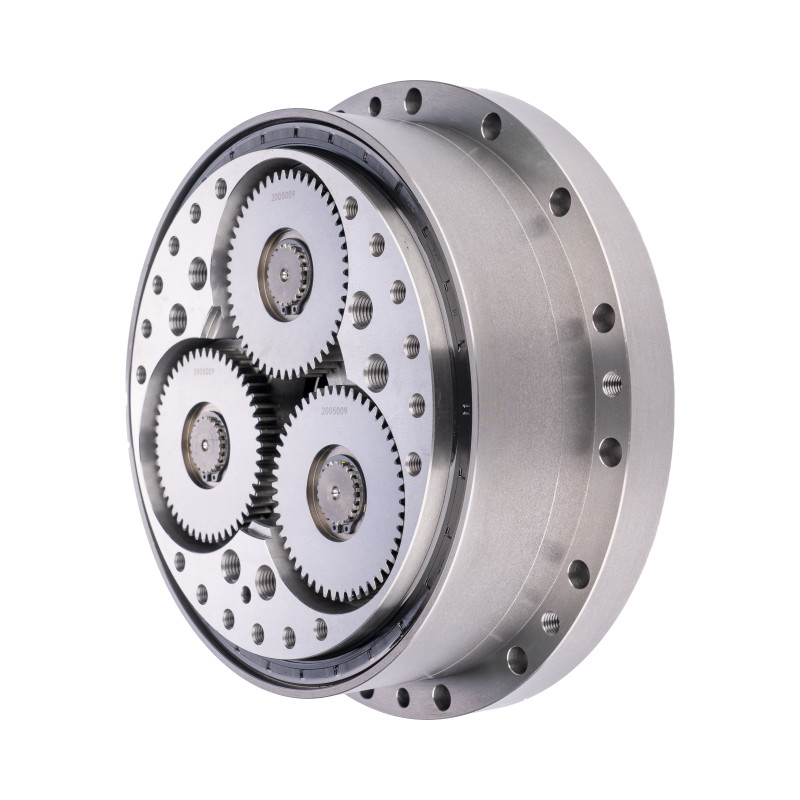

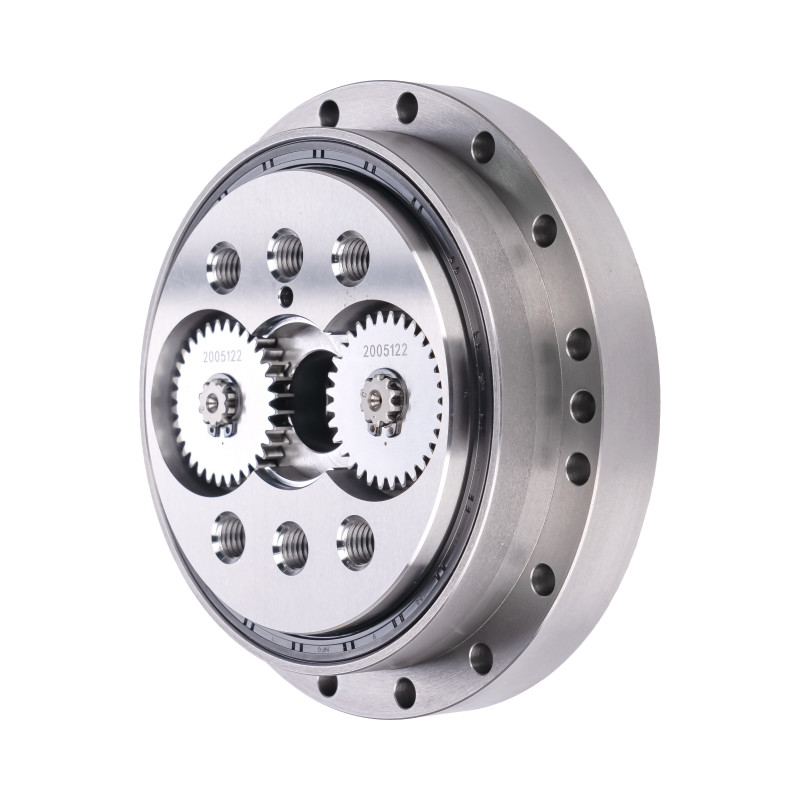

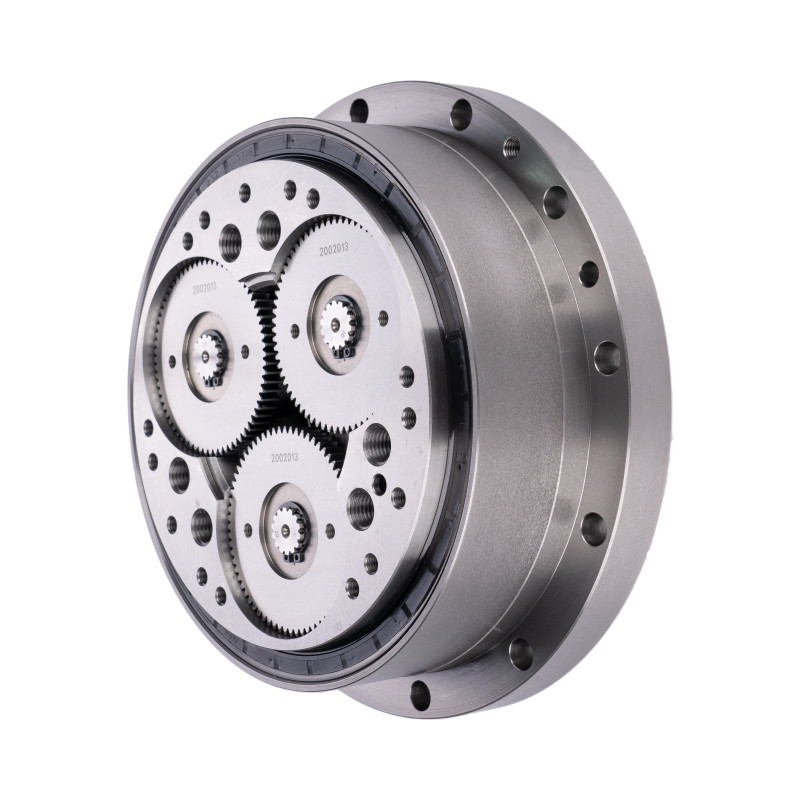

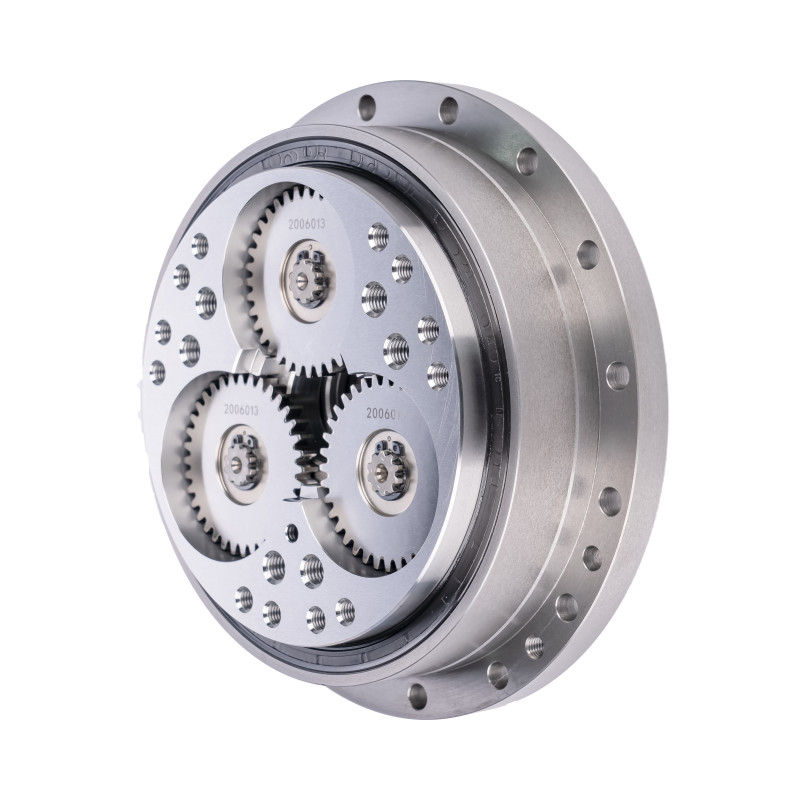

Imagens detalhadas
Atributos-chave do Redutor de RV de eixo sólido da série E | |||
Produto | Redutor RV de eixo sólido | ||
Materiais
|
Aço, Alumínio | ||
Relação padrão | 57 a 160 | ||
Torque de saída | 17 a 450 Nm | ||
Rigidez torsional
|
372 a 7448 Nm/arc.min. | ||
Torque nominal | 167 a 4410 Nm | ||
Reacção
|
Max. 1 minuto de arco. |
||
Torque máximo admissível momentâneo
|
833 a 22050 Nm | ||
Velocidade de saída nominal
|
15 r/min | ||
Modelo
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
Peso
|
40,7 a 66,4 kg | ||
Vida útil do projeto | 6000 horas | ||
Garantia | 1 ano |
Aplicação
Perguntas frequentes
Quais são os benefícios de um motor cicloidal?
As caixas de engrenagens cicloidais oferecem várias vantagens, incluindo altas taxas de redução, design compacto, capacidade de carga excepcional, reação mínima e excelente resistência a choques.Estas características tornam-nas ideais para aplicações que exigem controlo preciso do movimento e fiabilidade sob cargas pesadas.
As engrenagens cicloidais do redutor de RV têm reação?
As vantagens das engrenagens cicloidais face às planetárias:
Praticamente livre de reações negativas durante toda a vida, maior rigidez, design mais compacto.
Como funciona um redutor cicloide?
O eixo de entrada é montado de forma excêntrica em um rolamento de elemento rolante (normalmente um rolamento cilíndrico), fazendo com que o disco cicloidal oscile em círculo.O disco cicloidal irá girar independentemente em torno do rolamento como ele é empurrado contra o engrenagem de anel.
O que é um redutor de velocidade?
O redutor RV é um redutor de controle de alta precisão com uma estrutura de redução de roda de pinos cicloidal.O redutor tem as características de pequeno tamanho, leveza, alta rigidez e resistência à sobrecarga.
