Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida

Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida

Cabeça de engrenagem harmônica de flange

Cabeça de engrenagem harmônica de redução

Redutor de engrenagens de reboque com flanges

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - E com flanges

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
RV - E com cabeça de engrenagem de redução com flange
Materiais:
de aço, de alumínio
Velocidade de saída nominal:
15 rpm
Torque avaliado:
167 a 1078 Nm
Torque de aceleração/desaceleração admissível:
412 a 2695 Nm
Perda de movimento:
Max. 1 arc.min.
Velocidade de entrada admissível:
3500 rpm
Reacção:
Max. 1 arc.min.
Eficiência de arranque:
75%
Modelo:
BX20E, BX40E, BX80E, BX110E
Design da Vida:
6000 horas
Aplicação:
Junções robóticas, máquinas CNC, linhas de produção automatizadas
Vantagens:
Alta capacidade de binário, reação negativa mínima, durabilidade e robustez
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida 0Aplicações deRV - E com cabeça de engrenagem de redução de flanges


Robótica: amplamente utilizado em articulações robóticas, fornece a precisão e a resistência necessárias para várias tarefas, tais como soldagem, montagem e manuseio de materiais.
Máquinas-ferramentas: garantir um posicionamento e um controlo precisos dos movimentos, essenciais para operações de mecanização precisas.
Fabricação automatizada: aumentar a precisão e a eficiência nas linhas de produção automatizadas, ao lidar com tarefas repetitivas de forma fiável.



SpEficiências

Tabela de parâmetros de RV - E com série de flanges

Modelo Taxa de redução Caixa de engrenagens de redução Desenho dimensional
Torque nominal Velocidade de saída nominal Vida útil do projeto Aceleração admissível/
torque de desaceleração
Max. temporária admissível
torque
Velocidade de entrada admissível Velocidade de saída admissível Valor de referência da velocidade de saída (o binário nominal funciona continuamente) Reacção Perda de movimento Rigidez torsional
(valor de referência)
Eficiência de arranque Torque admissível
(Nm) (rpm) (h) (Nm) (Nm) (rpm) (rpm) (rpm) (arc.min.) (arc.min.) (Nm/arc.min.) (%) (Nm)
BX20E 57 167 15 6000 412 833 3500 61 56 1 1 49 75 882 BX20E/i57C
81 43 42 BX20E/i81C
BX20E/i81C1
BX20E/i81CS
BX20E/i81CS1
121 29 29 BX20E/i121C
BX20E/i121C1
BX20E/i121CS
BX20E/i121CS1
BX40E 81 412 15 1029 2058 3000 37 34 108 70 1666 BX40E/i81C
BX40E/i81C1
BX40E/i81CS
BX40E/i81CS1
121 25 25 BX40E/i121C
BX40E/i121C1
BX40E/i121CS
BX40E/i121CS1
BX80E 81 784 15 1960 3920 3000 37 29 196 75 2156 BX80E/i81CS
101 30 28 BX80E/i101C
121 25 25 BX80E/i121C
BX80E/i121CS
153 20 20 BX80E/i153C
BX110E 81 1078 15 2695 5390 3000 37 25 294 75 2940 BX110E/i81CN
111 27 18 BX110E/i111CS

Imagens detalhadas

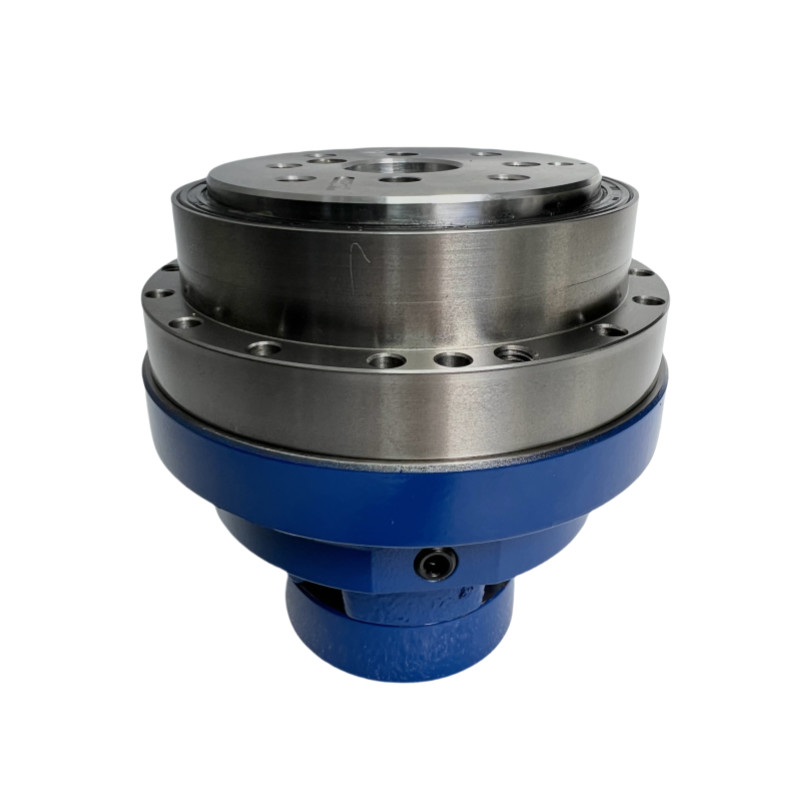

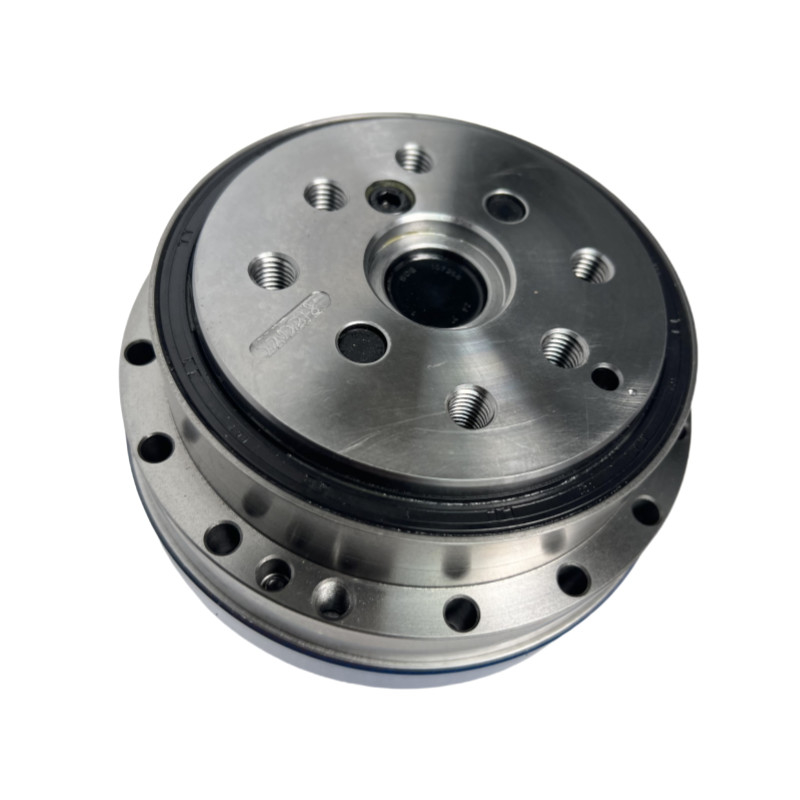

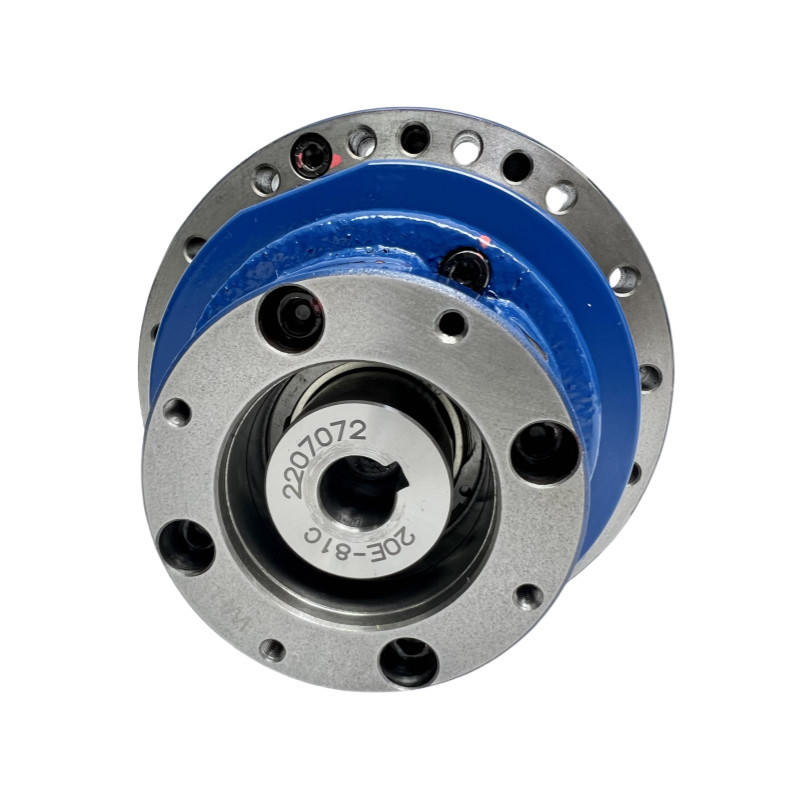

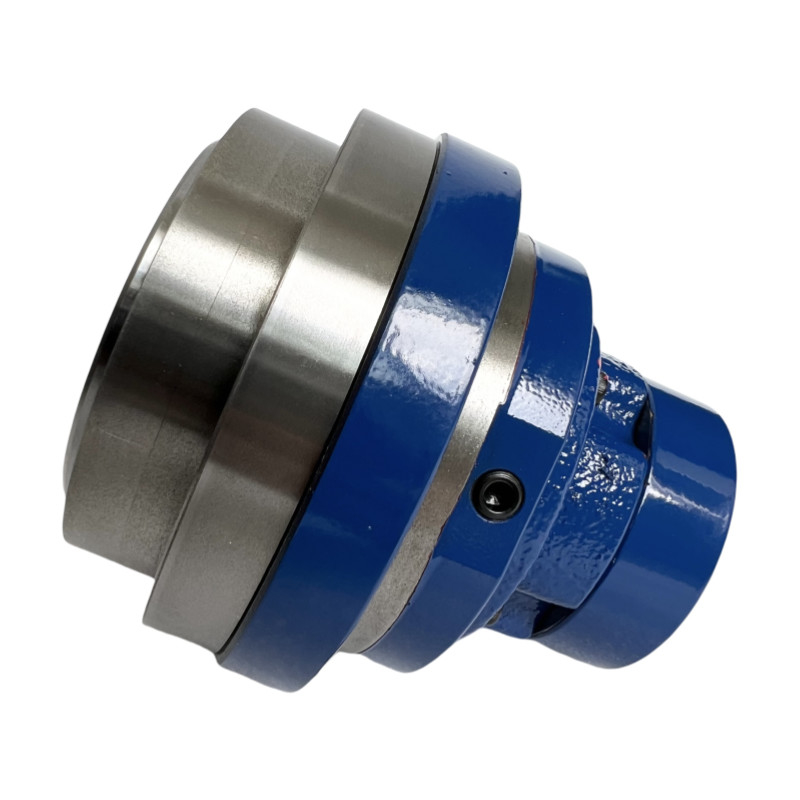

Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida 1Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida 2Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida 3Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida 4

Principais atributos do RV - E com série de flanges
Produto RV - E com cabeça de engrenagem de redução de flanges
Materiais
Aço, Alumínio
Torque nominal
167 a 1078 Nm
Velocidade de saída nominal 15 r/min
Reacção

Max. 1 minuto de arco.

Torque de aceleração/desaceleração admissível 412 a 2695 Nm
Perda de movimento
Max. 1 arc.min.
Modelo

BX20E, BX40E, BX80E, BX110E

Cores Espartilho
Eficiência de arranque 75%
Vida útil do projeto 6000 horas
Características Alta capacidade de binário, reação negativa mínima, durabilidade e robustez
Garantia 1 ano

Aplicação

  • Equipamento de solda

Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida 5
