Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
RV - N

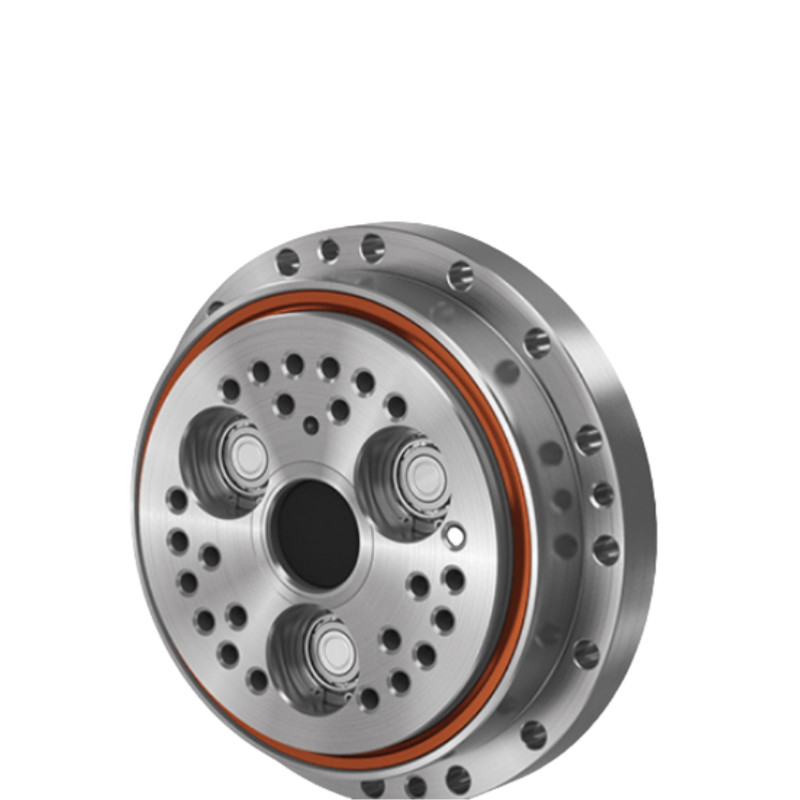

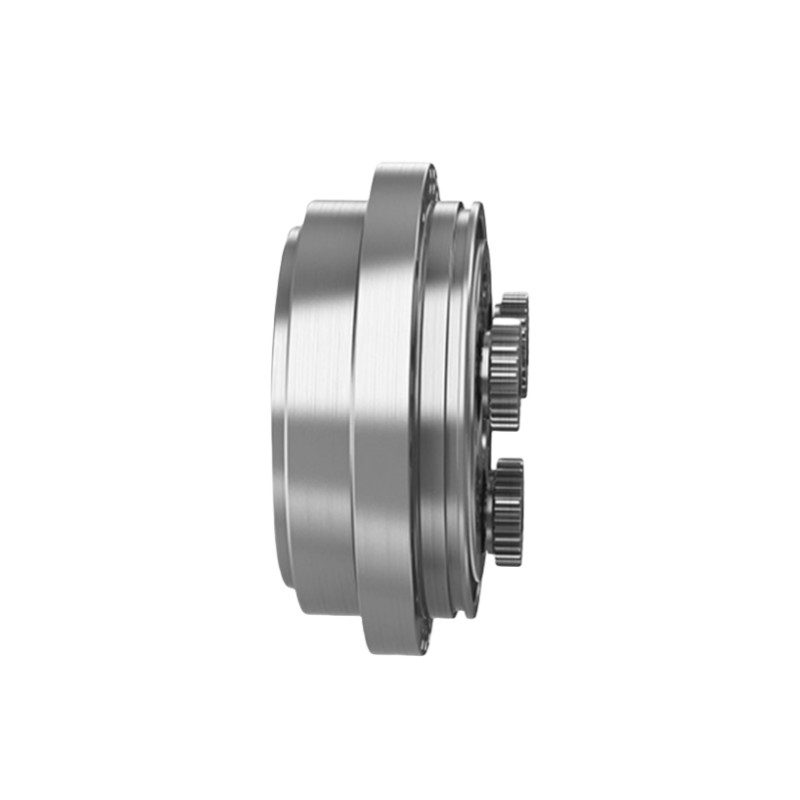

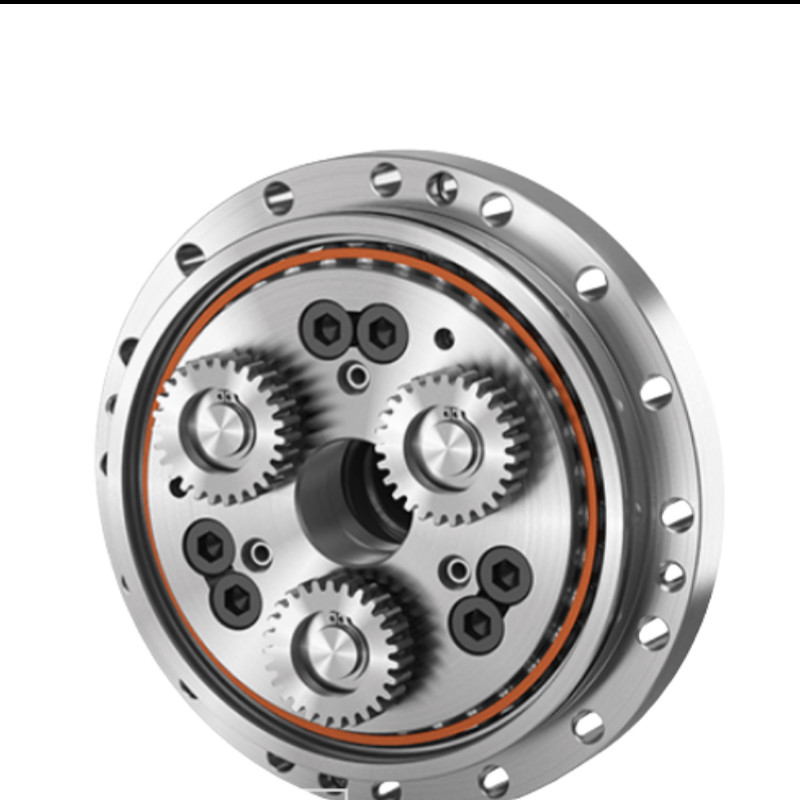

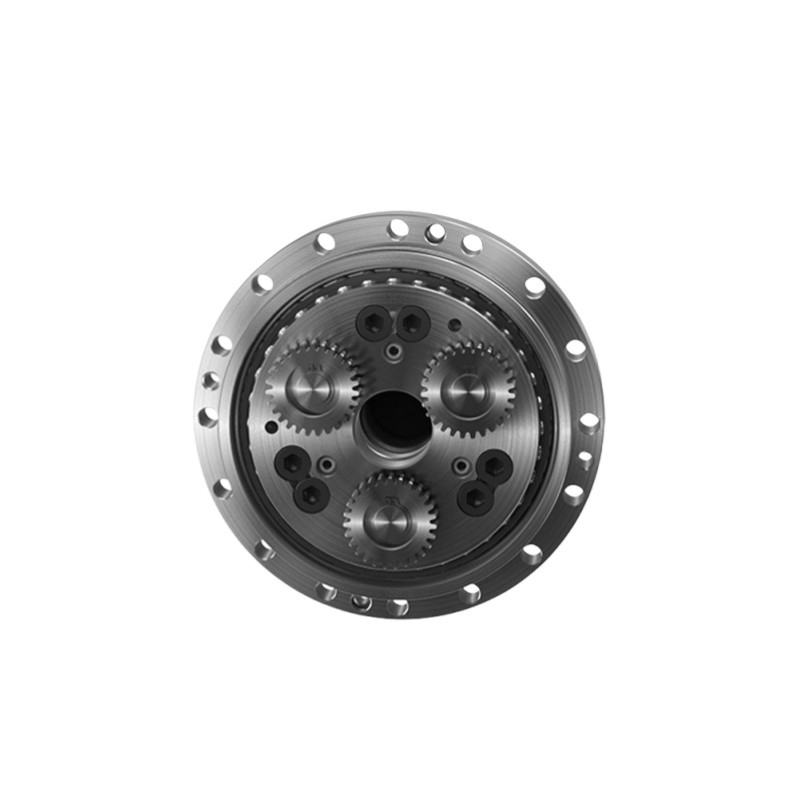

são conhecidos pela sua alta precisão, tamanho compacto e excelentes capacidades de transmissão de binário.
O redutor RV é usado para as três articulações da perna, cintura e cotovelo do robô com um grande binário, e o robô industrial com uma grande carga usa RV para o primeiro, segundo e terceiro eixos.
Considerações de selecção dos redutores RV da série N
Requisitos de binário e velocidade:
Selecionar a relação de redução adequada com base no binário e na velocidade de saída necessários.
Limitações de tamanho e peso:
Assegurar a compatibilidade com as limitações de espaço e o peso global do sistema.
Fatores ambientais:
Considere as condições de funcionamento, tais como a faixa de temperatura, a umidade e a resistência aos choques.
Precisão e repetibilidade:
Avaliar a capacidade da caixa de velocidades de manter um controlo preciso do movimento e uma reacção negativa mínima durante longos períodos.
Especificações
Tabela de parâmetros da série RV - N
| Modelo | Relação padrão | Torque nominal | Velocidade de saída nominal | Vida útil do projeto | Aceleração admissível/ torque de desaceleração |
Max. temporária admissível torque |
Reacção | Perda de movimento | Torque de curvatura admissível | Max. temporária admissível torque de dobra |
Carga radial admissível | Peso. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min.) | (arc.min.) | (Nm) | (Nm) | (N) | (Kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Atributos-chave
| Atributos-chave das engrenagens de redução compactas de RV - série N | |||
| Produto | Redutor de RV de eixo oco | ||
|
Materiais
|
Aço, Alumínio | ||
|
Rigidez torsional
|
421 a 24500 Nm/arc.min. | ||
| Velocidade de saída nominal | 15 r/min | ||
|
Reacção
|
Max. 1 minuto de arco. |
||
|
Torque máximo admissível momentâneo
|
1225 a 24500 Nm | ||
|
Modelo
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Peso
|
30,8 a 57,2 kg | ||
| Vida útil do projeto | 6000 horas | ||
| Aplicação | Robótica, Mecânica CNC, Sistemas de fabricação automatizados | ||
| Características | Capacidade de binário elevada, reacção negativa mínima, desempenho duradouro | ||
| Garantia | 1 ano | ||
