Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
RV - C com flanges

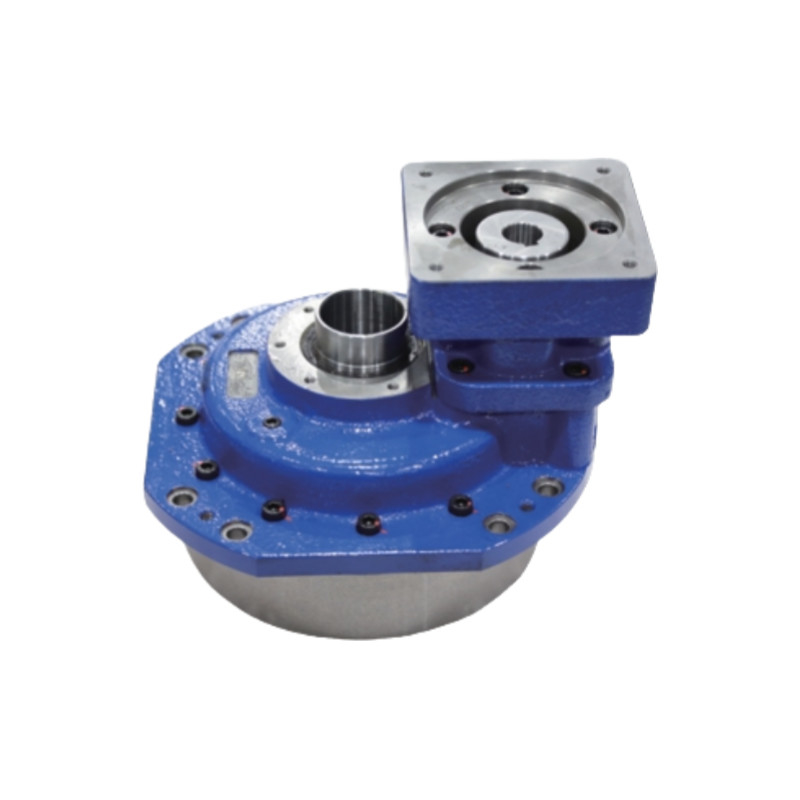

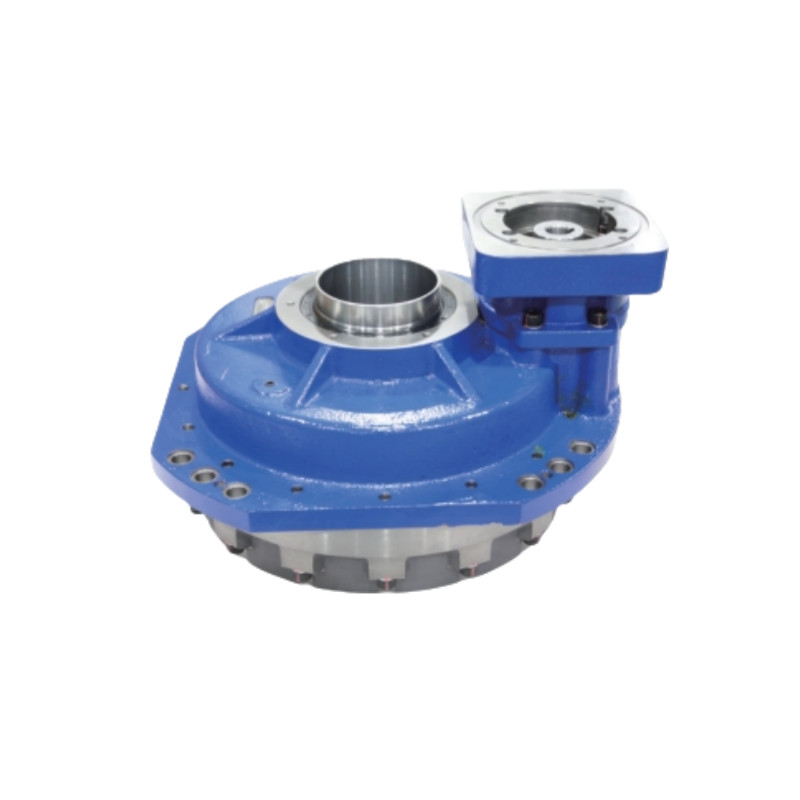

As caixas de engrenagem da série RV-C com flanges pertencem ao modelo de engrenagem de redução de precisão avançada de eixo oco.
A concepção de máquinas integradas para RV visa melhorar a eficiência da produção, reduzir os custos e minimizar a necessidade de recursos humanos,tornando-os amplamente aplicados nos sectores da automação industrial e da fabricação.
Características fundamentais
SpEficiências
Tabela de parâmetros de RV - C com série de flanges
| Modelo | Taxa de redução | Caixa de engrenagens de redução | ||||||||||||
| Torque nominal | Velocidade de saída nominal | Vida útil do projeto | Aceleração admissível/ torque de desaceleração |
Max. temporária admissível torque |
Velocidade de entrada admissível | Velocidade de saída admissível | Valor de referência da velocidade de saída (o binário nominal funciona continuamente) | Reacção | Perda de movimento | Rigidez torsional (valor de referência) |
Eficiência de arranque | Torque admissível | ||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min.) | (arc.min.) | (Nm/arc.min.) | (%) | (Nm) | ||
| BX27C | 104.43 | 265 | 15 | 662 | 1323 | 3500 | 33 | 33 | 147 | 70 | 980 | |||
| BX50C | 82.84 | 490 | 15 | 1225 | 2450 | 3000 | 36 | 30 | 255 | 70 | 1764 | |||
| 152.6 | 20 | 20 | ||||||||||||
| BX120C | 118.97 | 980 | 15 | 2450 | 4900 | 3000 | 25 | 20 | 510 | 80 | 2450 | |||
| BX200C | 194.22 | 1961 | 15 | 4900 | 9800 | 3000 | 30 | 10 | 980 | 80 | 8820 | |||
| 320C | 253 | 3136 | 15 | 7840 | 15680 | 2000 | 8 | 8 | 1960 | 80 | 20580 | |||
| Atributos-chave do RV - C com série de flanges | |||
| Produto | RV - C com cabeça de engrenagem de redução de flanges | ||
|
Materiais
|
Aço, Alumínio | ||
|
Torque nominal
|
265 a 3136 Nm | ||
| Velocidade de saída nominal | 15 r/min | ||
|
Reacção
|
Max. 1 minuto de arco. |
||
| Torque de aceleração/desaceleração admissível | 662 a 7840 Nm | ||
|
Perda de movimento
|
Max. 1 arc.min. | ||
|
Modelo
|
BX50C, BX120C, BX200C, BX320C |
||
| Cores | Espartilho | ||
| Eficiência de arranque | 80% | ||
| Vida útil do projeto | 6000 horas | ||
| Garantia | 1 ano | ||
