Robot de alta precisão caixa de engrenagens planetária RV Redutor série N

Robot de alta precisão caixa de engrenagens planetária RV Redutor série N

Redução da caixa de velocidades planetária do robô

Caixa de velocidades planetária do robô RV

Caixa de velocidades do redutor planetário de veículos rodoviários

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - N

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor compacto da série N RV
Materiais:
de aço, de alumínio
Perda de movimento:
Max. 1 arc.min.
Torque avaliado:
245 a 4900 Nm
Velocidade de saída nominal:
15 rpm
Torque máximo admissível momentâneo:
1225 a 24500 Nm
Modelo:
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N
Peso:
30,8 a 57,2 kg
Design da Vida:
6000 horas
Características:
Capacidade de torque elevada, reação negativa mínima, desempenho duradouro
Aplicação:
Robótica, Mecânica CNC, Sistemas de fabricação automatizados
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

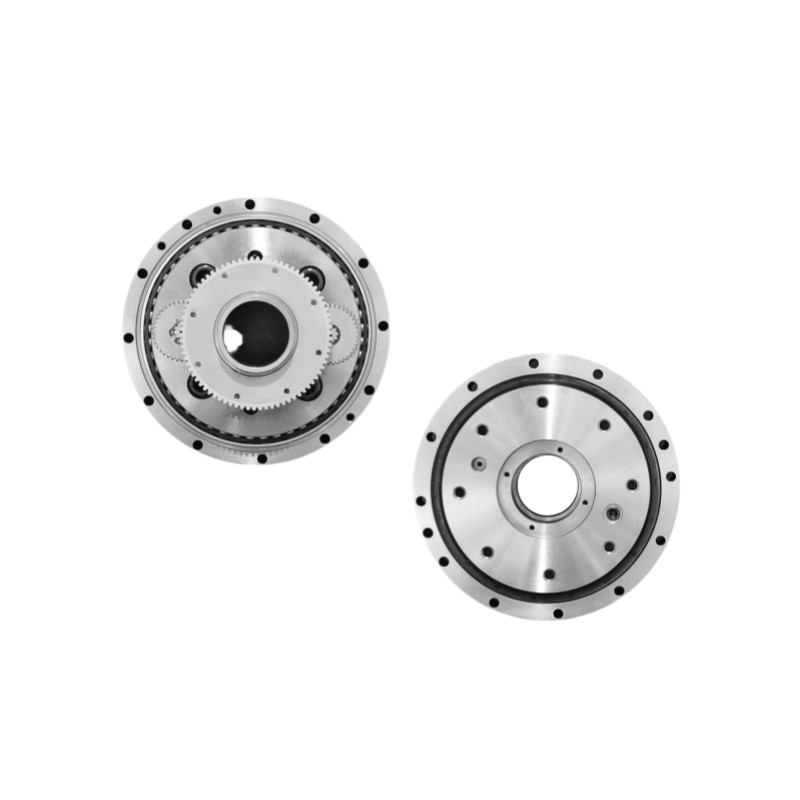

Robot de alta precisão caixa de engrenagens planetária RV Redutor série N 0

Reboque de redução de RV RV - N Redutor


são conhecidos pela sua alta precisão, tamanho compacto e excelentes capacidades de transmissão de binário.

O redutor RV é usado para as três articulações da perna, cintura e cotovelo do robô com um grande binário, e o robô industrial com uma grande carga usa RV para o primeiro, segundo e terceiro eixos.

AplicaçãoNRedutores da série RV

Robótica:Usado em articulações e braços de robôs para controle de movimento suave e preciso.

Automatização:Utilizados em máquinas de precisão e sistemas automatizados de posicionamento e accionamento.

Aeronáutica:Aplicados em sistemas e mecanismos de posicionamento por satélite que exijam uma operação fiável e precisa.

Especificações

Tabela de parâmetros da série RV - N

Modelo Relação padrão Torque nominal Velocidade de saída nominal Vida útil do projeto Aceleração admissível/
torque de desaceleração
Max. temporária admissível
torque
Reacção Perda de movimento Torque de curvatura admissível Max. temporária admissível
torque de dobra
Carga radial admissível Peso.
(Nm) (rpm) (h) (Nm) (Nm) (arc.min.) (arc.min.) (Nm) (Nm) (N) (Kg)
BX25N 41 245 15 6000 612 1225 1 1 784 1568 6975 3.8
81
107.66
126
137
164.07
BX42N 41 412 15 6000 1029 2058 1660 3320 12662 6.3
81
105
126
141
164.07
BX80N 41 784 15 6000 1960 3920 2150 4300 14163 9.3
81
101
129
141
171
BX125N 41 1225 15 6000 3062 6125 3430 6860 19804 13.9
81
102.17
121
145.61
161
179.18
BX160N 41 1600 15 6000 4000 8000 4000 8000 20619 22.1
81
102.81
125.21
156
201
BX500N 81 4900 15 6000 12250 24500 11000 22000 40486 57.2
105
123
144
159
192.75

Atributos-chave



Atributos-chave das engrenagens de redução compactas de RV - série N
Produto Redutor de RV de eixo oco
Materiais
Aço, Alumínio
Rigidez torsional
421 a 24500 Nm/arc.min.
Velocidade de saída nominal 15 r/min
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
1225 a 24500 Nm
Modelo

BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N

Peso
30,8 a 57,2 kg
Vida útil do projeto 6000 horas
Aplicação Robótica, Mecânica CNC, Sistemas de fabricação automatizados
Características Capacidade de torque elevada, reação negativa mínima, desempenho duradouro
Garantia 1 ano

Aplicação

  • Tabela de trilhos
  • Linha FMS

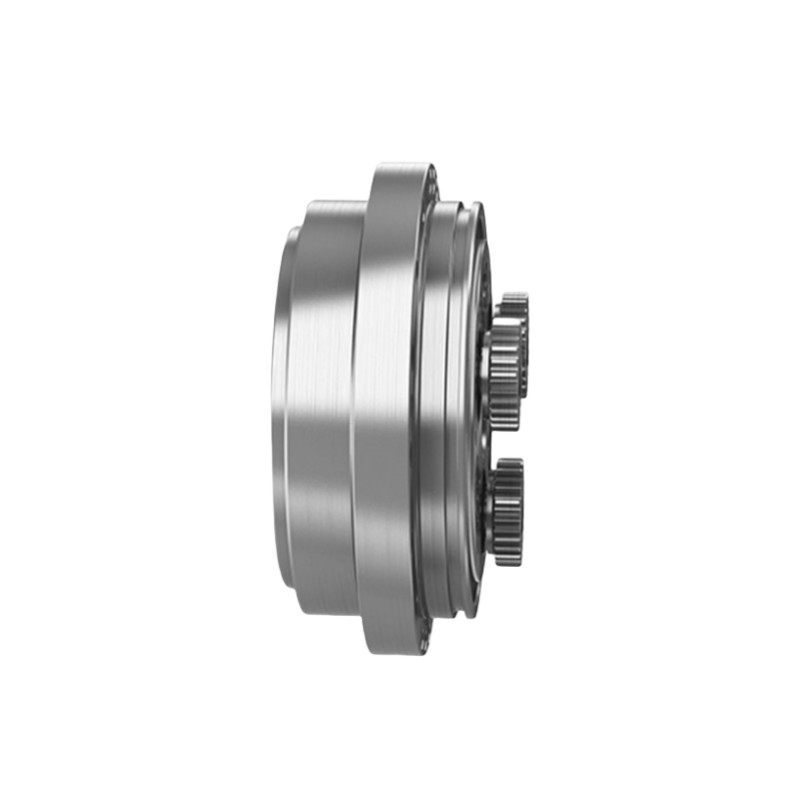

Robot de alta precisão caixa de engrenagens planetária RV Redutor série N 1
