Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série

Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série

Redutor de velocidade de RV de baixa reação

Redutor de velocidade do RV cicloidal

Redutor de engrenagens cicloidais robótico

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - C

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor RV de eixo oco da série C
Materiais:
de aço, de alumínio
Rigidez torsional:
421 a 24500 Nm/arc.min.
Perda de movimento:
Max. 1 arc.min.
Velocidade de saída:
5 a 60 r/min
Torque máximo admissível momentâneo:
1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível:
80 r/min
Modelo:
BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C
Peso:
4.6 a 154 kg
Cores:
Espartilho
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Alta precisão e baixa reação RV - C Series RV Redutor de velocidade caixa de engrenagens para robótica


Redutor de RVé um redutor de controlo de alta precisão com uma estrutura de redução de roda de pinos cicloidal.Redutor de RVTem maior resistência à fadiga, rigidez e vida útil; a precisão de posicionamento repetitivo a partir de uma única direção é de ± 15 s,enquanto a perda de movimento em uma operação de posicionamento de duas direções é de 2 minutos de arco.

O redutor RV é usado para as três articulações da perna, cintura e cotovelo do robô com um grande binário, e o robô industrial com uma grande carga usa RV para o primeiro, segundo e terceiro eixos.



Características fundamentais

  1. Alta precisão: os redutores de RV fornecem alta precisão e repetibilidade, tornando-os adequados para aplicações que exigem controle de movimento preciso.
  2. Alta capacidade de torque: Apesar de seu tamanho compacto, os redutores de RV podem lidar com cargas de alto torque, tornando-os adequados para aplicações exigentes.
  3. Baixo ruído e vibração: operam com baixos níveis de ruído e vibração, garantindo uma operação suave e silenciosa, o que é essencial em muitas aplicações, incluindo robótica e automação.
  4. Alta eficiência: os redutores de RV geralmente têm alta eficiência, minimizando as perdas de energia durante a operação.
  5. Operação sem manutenção: Devido ao seu design, os redutores de RV geralmente exigem manutenção mínima, reduzindo o tempo de inatividade e os custos operacionais gerais.

SpEficiências

 Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série 0 Especificações Torque de saída kgf-m(Nm)
10 10 ((98)
27 27 ((265)
50 50(490)
100 100 ((980)
120 120(1176)
200 200(1961)
320 320(3136)
400 400(3920)
500 500 ((4900)

Tabela de parâmetros da série RV-C

Modelo

Rigidez torsional

Nm/arc.min.

Dimensão ((mm) Torque de curvatura admissível
(Nm)
Carga de empuxo admissível
(N)
Rigidez torsional Reacção/Missão perdida
a) b Nm/arc.min. arco.min Determinação da velocidade de rotação
(Nm)
BX10C 421 28 119.2 686 5880 47 MAX1 ± 2.94
BX27C 1068 38.2 150.3 980 8820 147 ± 7.94
BX50C 1960 50.4 187.1 1764 11760 255 ± 14.7
BX100C 2813 58.7 207.6 2450 13720 510 ± 29.4
BX120C 2813 58.7 207.6 2450 13720 510 ± 29.4
BX200C 9800 76 280.4 8820 19600 980 ± 58,8
BX320C 12740 114.5 360.5 20580 29400 1960 ± 94.1
BX500C 24500 125 413.4 34300 39200 3430 ± 147.0

Imagens detalhadas

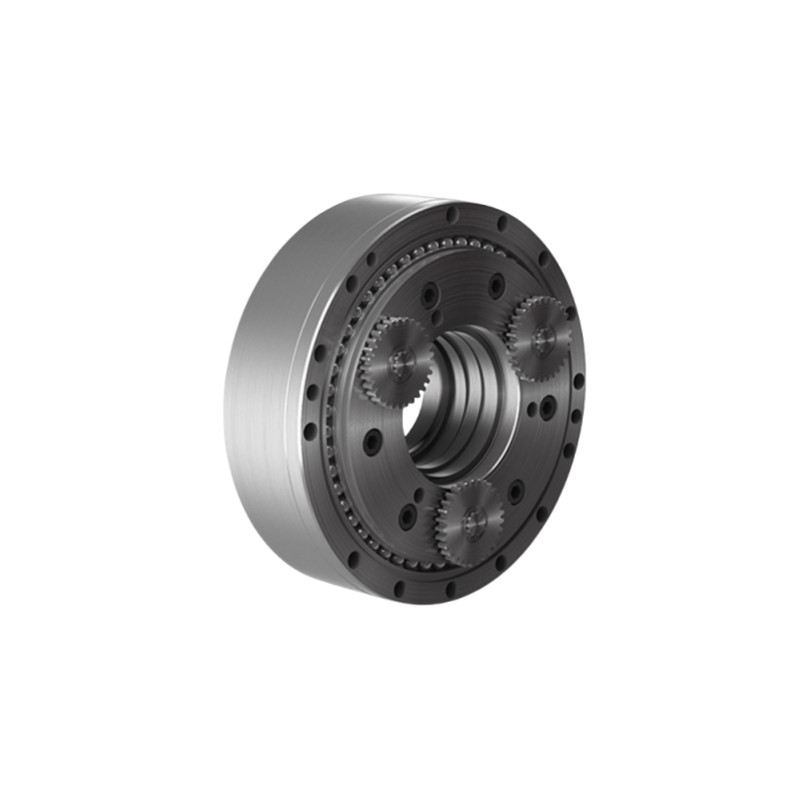

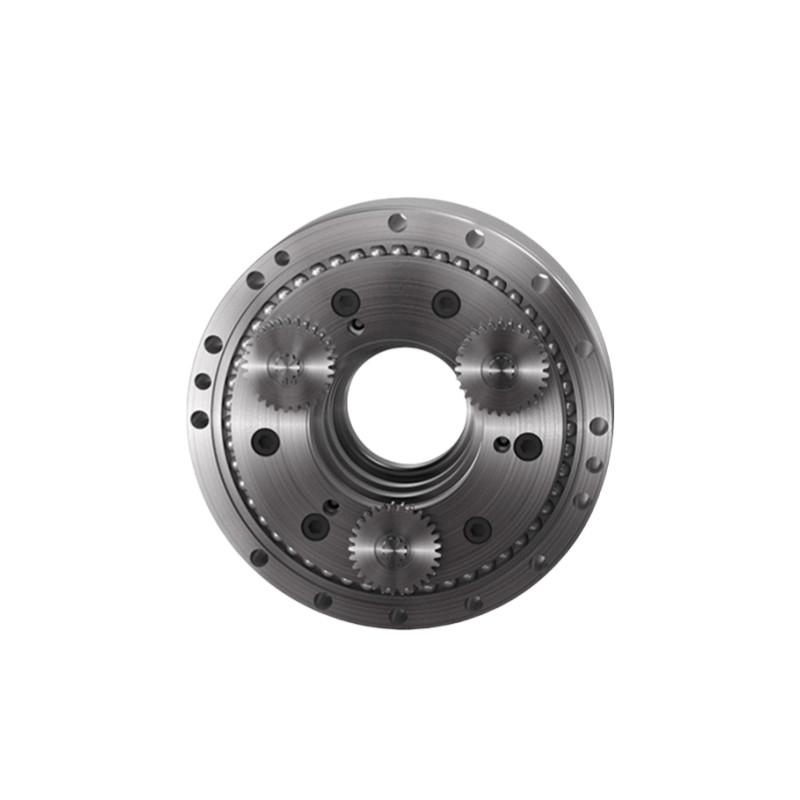

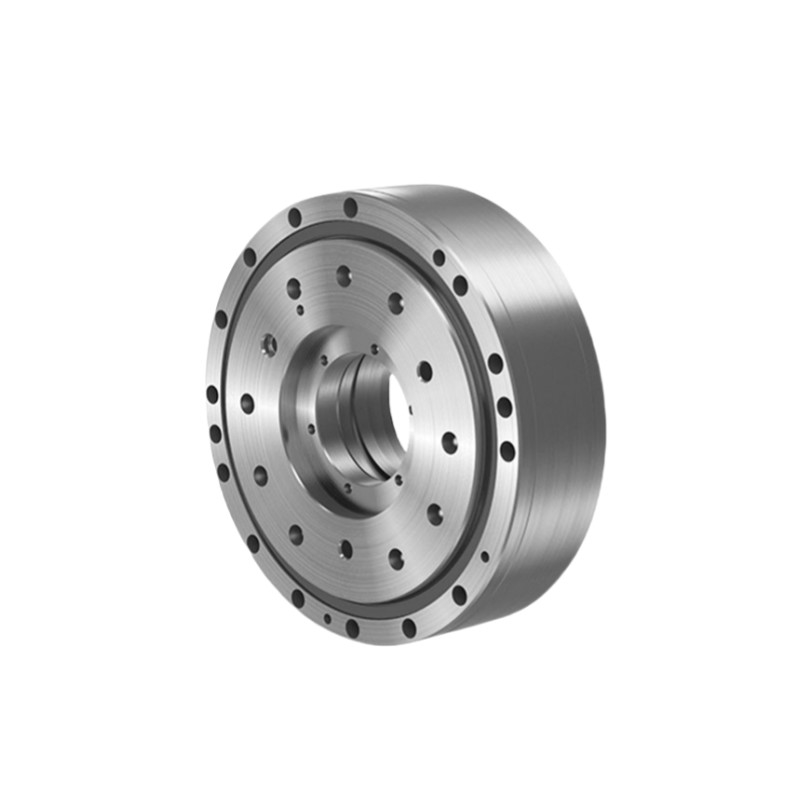

Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série 1Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série 2Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série 3

Atributos-chave do Redutor de RV de eixo oco da série C
Produto Redutor de RV de eixo oco
Materiais
Aço, Alumínio
Rigidez torsional
421 a 24500 Nm/arc.min.
Velocidade de saída (r/min) 5 a 60
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível
80 r/min
Modelo

BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C

Peso
4.6 a 154 kg
Garantia 1 ano

Aplicação

  • Ferramenta de Máquina Multi-Tasking
  • Garrafa de empilhamento
  • Centros de usinagem de duas colunas
  • Tabela de trilhos

Caixa de engrenagens de redução de velocidade de RV cicloidal para robô RV-C série 4
