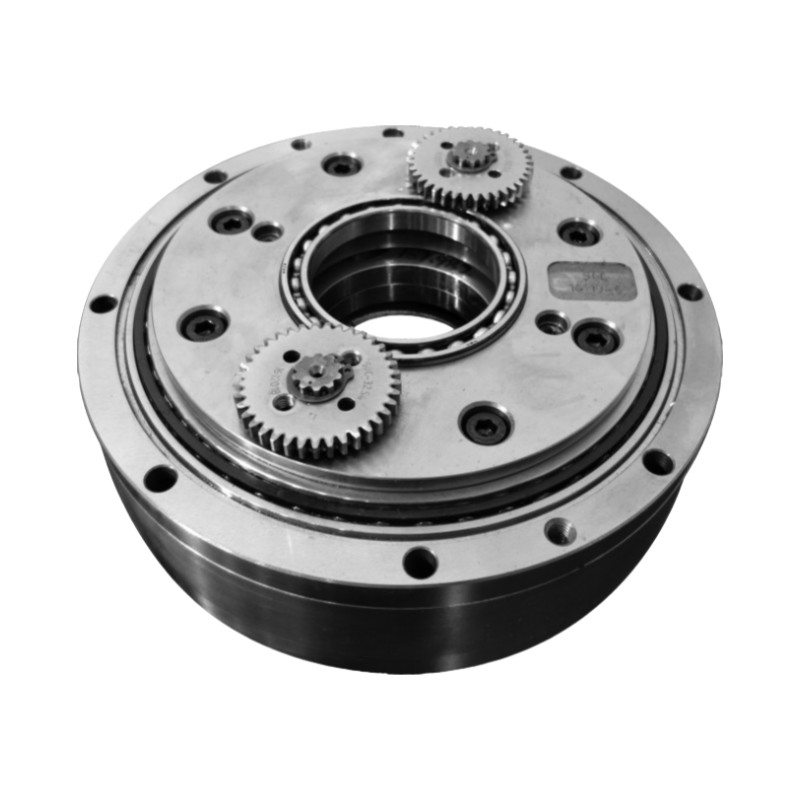

Vibrante RV Redutor Cicloidal Caixa de engrenagens Velocidade Transmissão de eixo oco

caixa de velocidades de redução cicloidal Transmissão

Caixa de velocidades do redutor cicloidal RV

Redutor de engrenagem cicloidal RV

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - C

Contacte-nos

Solicite um orçamento

Vibrante RV Redutor Cicloidal Caixa de engrenagens Velocidade Transmissão de eixo oco

Detalhes do produto

Produto:

Redutor RV de eixo oco da série C

Materiais:

de aço, de alumínio

Rigidez torsional:

421 a 24500 Nm/arc.min.

Perda de movimento:

Max. 1 arc.min.

Velocidade de saída:

5 a 60 r/min

Torque máximo admissível momentâneo:

1372 a 78400 Nm

Velocidade máxima de rotação de saída admissível:

80 r/min

Modelo:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Peso:

4.6 a 154 kg

Cores:

Espartilho

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Compacto de engrenagem robótica RV Redutor de velocidade Reacção mínima

Obtenha o melhor preço

RV-C Flanged Robot Speed Reducer Gearhead Eixo oco

Obtenha o melhor preço

Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida

Obtenha o melhor preço

RV-E Flanqueado Tração de Roda Planetária Redutora Caixa de velocidades Baixa Reacção

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Alta Eficiência e Baixo Ruído e Vibração RV - C Series RV Redutor de Velocidade caixa de engrenagens para robótica

Name: Vibrante RV Redutor Cicloidal Caixa de engrenagens Velocidade Transmissão de eixo oco
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - C
Availability: InStock

O redutor RV é um novo mecanismo de transmissão desenvolvido a partir da caixa de engrenagens cicloide tradicional e da caixa de engrenagens planetária.precisão estável e alta eficiência.

O redutor rotativo de vetores é o componente central dos robôs industriais e a eficiência da transmissão é, sem dúvida, um indicador importante do desempenho da transmissão.A cadeia dimensional do conjunto conduz a uma distância entre as partes, o que pode ter um certo impacto na eficiência da transmissão.

Características fundamentais

Alta precisão: os redutores de RV fornecem alta precisão e repetibilidade, tornando-os adequados para aplicações que exigem controle de movimento preciso.
Alta capacidade de torque: Apesar de seu tamanho compacto, os redutores de RV podem lidar com cargas de alto torque, tornando-os adequados para aplicações exigentes.
Baixo ruído e vibração: operam com baixos níveis de ruído e vibração, garantindo uma operação suave e silenciosa, o que é essencial em muitas aplicações, incluindo robótica e automação.
Alta eficiência: os redutores de RV geralmente têm alta eficiência, minimizando as perdas de energia durante a operação.
Operação sem manutenção: Devido ao seu design, os redutores de RV geralmente exigem manutenção mínima, reduzindo o tempo de inatividade e os custos operacionais gerais.
Ampla gama de tamanhos e configurações: os redutores RV estão disponíveis em vários tamanhos e configurações para atender a diferentes requisitos de aplicação,da robótica em pequena escala às grandes máquinas industriais.
Opções personalizáveis: Alguns fabricantes oferecem opções personalizáveis para redutores de RV, permitindo que os usuários adaptem o projeto às necessidades específicas da aplicação.

SpEficiências

	Especificações	Torque de saída kgf-m(Nm)
	10	10 ((98)
	27	27 ((265)
	50	50(490)
	100	100 ((980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500 ((4900)

Tabela de parâmetros da série RV-C

Modelo	Rigidez torsional Nm/arc.min.	Dimensão ((mm)		Torque de curvatura admissível (Nm)	Carga de empuxo admissível (N)	Rigidez torsional	Reacção/Missão perdida
Modelo	Rigidez torsional Nm/arc.min.	a)	b	Torque de curvatura admissível (Nm)	Carga de empuxo admissível (N)	Nm/arc.min.	arco.min	Determinação da velocidade de rotação (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	± 2.94
BX27C	1068	38.2	150.3	980	8820	147		± 7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		± 58,8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

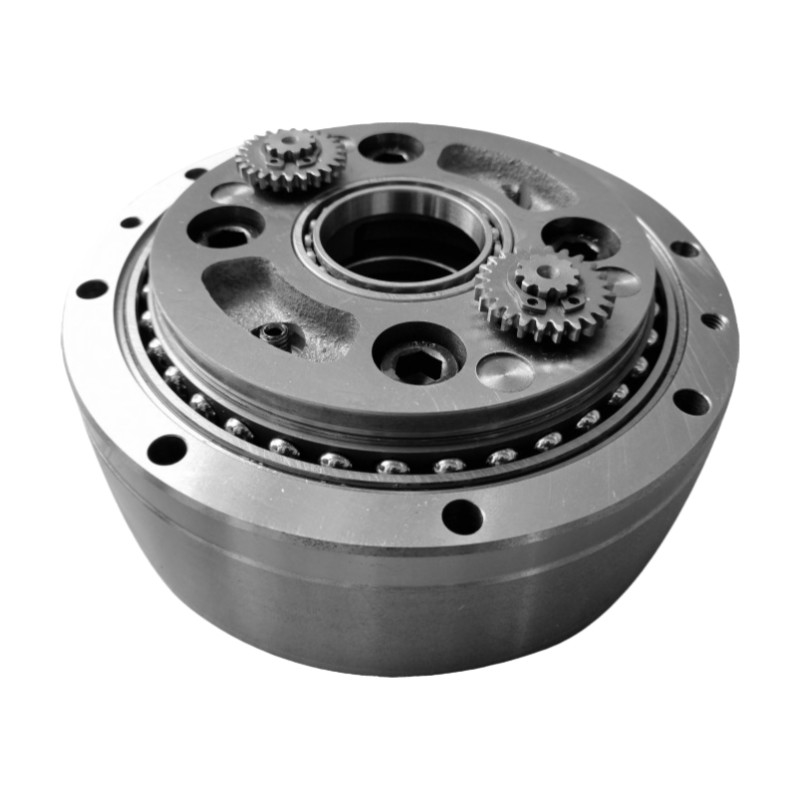

Imagens detalhadas

Atributos-chave do Redutor de RV de eixo oco da série C
Produto	Redutor de RV de eixo oco
Materiais	Aço, Alumínio
Rigidez torsional	421 a 24500 Nm/arc.min.
Velocidade de saída (r/min)	5 a 60
Reacção	Max. 1 minuto de arco.
Torque máximo admissível momentâneo	1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível	80 r/min
Modelo	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Peso	4.6 a 154 kg
Garantia	1 ano

Aplicação

Ferramenta de Máquina Multi-Tasking
Garrafa de empilhamento
Centros de usinagem de duas colunas
Tabela de trilhos

Vibrante RV Redutor Cicloidal Caixa de engrenagens Velocidade Transmissão de eixo oco 4
