Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria

Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria

Redutor de velocidade cicloidal de alumínio

Redutor de velocidade cícloidal industrial

Caixa de velocidades cicloidal pequena Redutor

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - C

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor RV de eixo oco da série C
Materiais:
de aço, de alumínio
Rigidez torsional:
421 a 24500 Nm/arc.min.
Perda de movimento:
Max. 1 arc.min.
Velocidade de saída:
5 a 60 r/min
Torque máximo admissível momentâneo:
1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível:
80 r/min
Modelo:
BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C
Peso:
4.6 a 154 kg
Cores:
Espartilho
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Reductor de RV para robótica da série C


O redutor RV é um novo mecanismo de transmissão desenvolvido a partir da caixa de engrenagens cicloide tradicional e da caixa de engrenagens planetária.precisão estável e alta eficiênciaO motor servomotor do robô industrial é transmitido através da caixa de engrenagens do eixo de entrada do redutor.para que a grande engrenagem do eixo de saída esteja ligada para atingir o objetivo de desaceleraçãoA taxa de transmissão das engrenagens grandes e pequenas é também a taxa de transmissão.

Características fundamentais

  • Construção de poços ocos
  • Reacção negativa inferior a 1 arc.min.
  • Perda de movimento inferior a 1 arc.min.

SpEficiências

 Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria 0 Especificações Torque de saída kgf-m(Nm)
10 10 ((98)
27 27 ((265)
50 50(490)
100 100 ((980)
120 120(1176)
200 200(1961)
320 320(3136)
400 400(3920)
500 500 ((4900)

Tabela de parâmetros da série RV-C

Modelo

Rigidez torsional

Nm/arc.min.

Dimensão ((mm) Torque de curvatura admissível
(Nm)
Carga de empuxo admissível
(N)
Rigidez torsional Reacção/Missão perdida
a) b Nm/arc.min. arco.min Determinação da velocidade de rotação
(Nm)
BX10C 421 28 119.2 686 5880 47 MAX1 ± 2.94
BX27C 1068 38.2 150.3 980 8820 147 ± 7.94
BX50C 1960 50.4 187.1 1764 11760 255 ± 14.7
BX100C 2813 58.7 207.6 2450 13720 510 ± 29.4
BX120C 2813 58.7 207.6 2450 13720 510 ± 29.4
BX200C 9800 76 280.4 8820 19600 980 ± 58,8
BX320C 12740 114.5 360.5 20580 29400 1960 ± 94.1
BX500C 24500 125 413.4 34300 39200 3430 ± 147.0

Imagens detalhadas

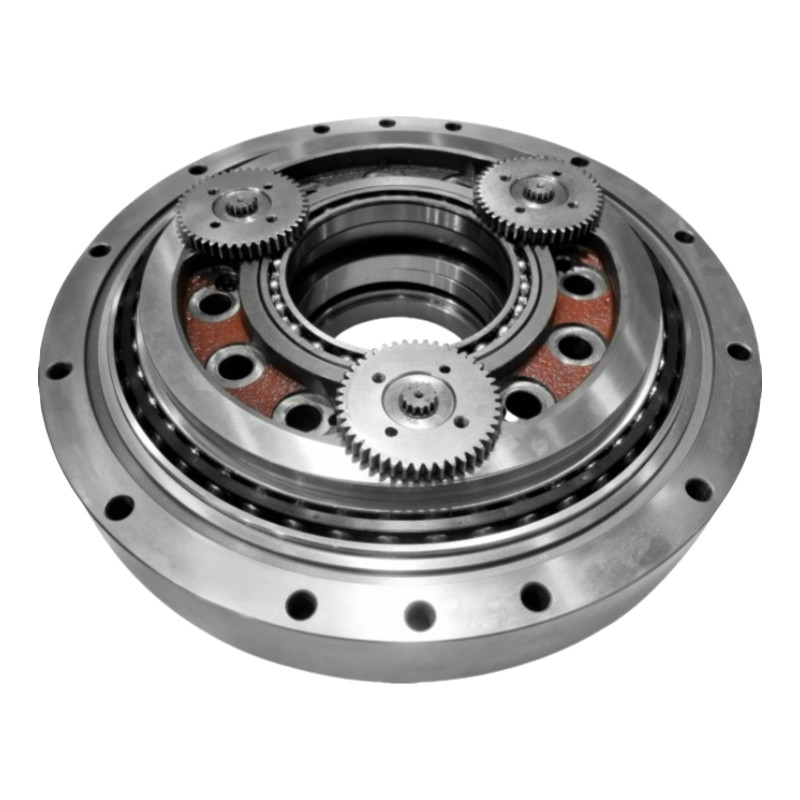

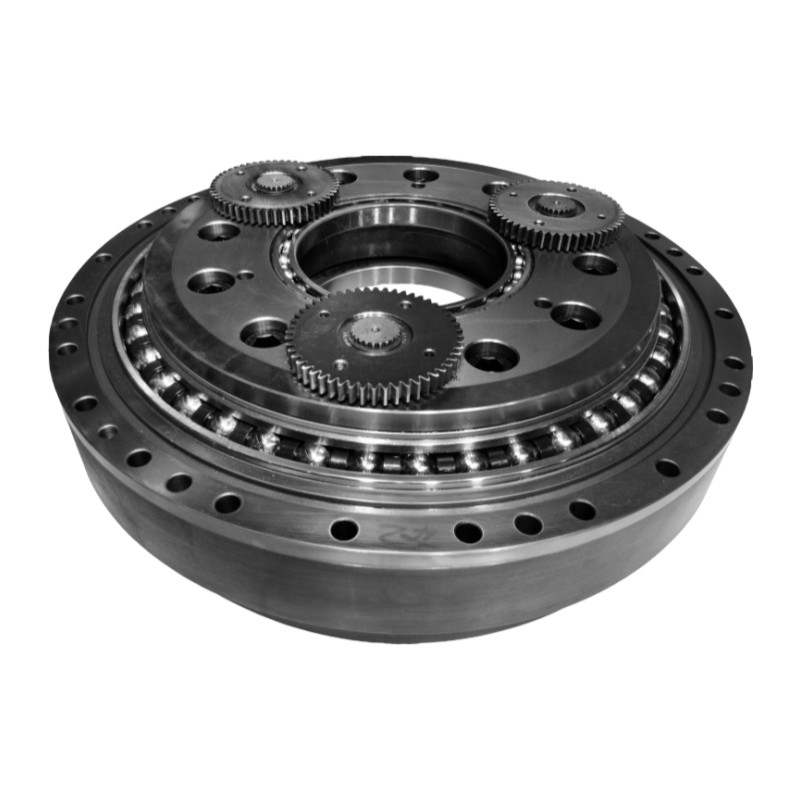

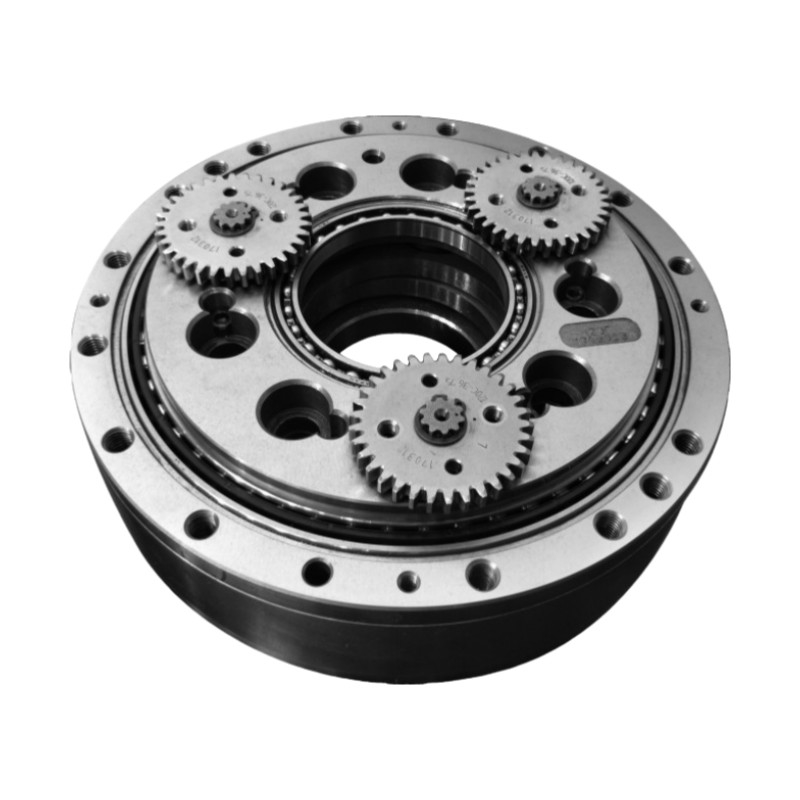

Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria 1Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria 2Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria 3

Atributos-chave do Redutor de RV de eixo oco da série C
Produto Redutor de RV de eixo oco
Materiais
Aço, Alumínio
Rigidez torsional
421 a 24500 Nm/arc.min.
Velocidade de saída (r/min) 5 a 60
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível
80 r/min
Modelo

BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C

Peso
4.6 a 154 kg
Garantia 1 ano

Aplicação

  • Ferramenta de Máquina Multi-Tasking
  • Garrafa de empilhamento
  • Centros de usinagem de duas colunas
  • Tabela de trilhos

Caixa de engrenagens de redução de velocidade cicloidal pequena de aço de alumínio para a indústria 4
