Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio

Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio

Caixa de velocidades do redutor de veículos rodoviários cicloidal

Caixa de engrenagens de redução de veículos rodoviários de alumínio e aço

Redutor de velocidade do robô cicloidal

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - E

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor de veículos rodoviários de eixo sólido da série E
Materiais:
de aço, de alumínio
Rigidez torsional:
372 a 7448 Nm/arc.min.
Torque avaliado:
167 a 4410 Nm
Torque de saída:
17 a 450 Nm
Perda de movimento:
Max. 1 arc.min.
Velocidade de saída nominal:
15 rpm
Modelo:
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Peso:
40,7 a 66,4 kg
Cores:
Espartilho
Design da Vida:
6000 horas
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Solid Shaft Boa rigidez e forte resistência ao impacto Redutor de RV da série E


O redutor de RV é composto por uma roda de alfinete cicloidal e um suporte planetário.forte resistência a impactos, grande binário, alta precisão de posicionamento, baixa vibração e grande taxa de redução.

O redutor RV tem boa rigidez, forte resistência a impactos, transmissão suave e alta precisão.o redutor RV precisa transmitir um grande binárioO projecto utiliza uma estrutura de sobreposicionamento relativamente complicada,e o processo de fabricação e controle de custos são difíceis. O redutor RV não tem componentes de força elasticamente deformados no interior, por isso pode suportar um certo binário.É fácil quebrar o limite de força do rolamento e causar desgaste anormal ou quebra do rolamentoEste problema é mais evidente durante a operação de alta velocidade, de modo que o binário nominal do redutor RV diminui significativamente com a velocidade de entrada.

Características fundamentais

  • Reacção negativa inferior a 1 arc.min.
  • Perda de movimento inferior a 1 arc.min.
  • Rolamento principal interno

SpEficiências

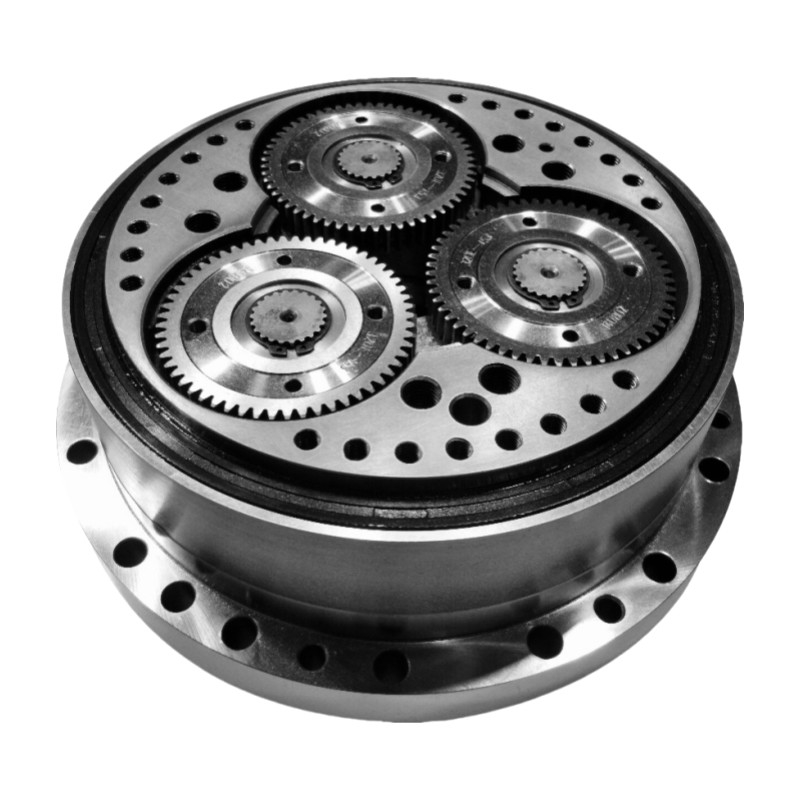

 Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio 0 Especificações Torque de saída kgf-m(Nm)
20 17 ((167)
40 42(412)
80 80(784)
110 110(1078)
160 160(1568)
320 320(3136)
450 450 ((4410)

Tabela de parâmetros da série RV - E

Modelo Rigidez torsional Dimensão ((mm) Torque nominal
(T0)
Velocidade de saída nominal
(N0)
Rigidez torsional Perda de movimento Reacção Torque de curvatura admissível
(Nm)
Carga de empuxo admissível
(N)
Peso
(kg)
Nm/arc.min. a) b Nm/arc.min. arco.min Determinação da velocidade de rotação
(Nm)
Arco.min.
BX20E 372 20.1 113.3 167 Nm 15 r/min 49 MAX1 ± 5.00 MAX1 882 3920 4.7
BX40E 931 29.6 143.7 412 Nm 108 ± 12.3 1666 5194 9.3
BX80E 1176 33.4 166 784Nm 196 ± 23.5 2156 7840 13.1
BX110E 1470 32.2 176.6 1078Nm 294 ± 32.3 2940 10780 17.4
BX160E 2940 47.8 210.9 1568Nm 392 ± 47.0 3920 14700 26.4

BX320E

BX320E3

4900 56.4 251.4 3136Nm 980 ± 94.0 7056 19600 44.3
BX450E 7448 69 292.7 4410Nm 1176 ± 132.0 8820 24500 66.4



Imagens detalhadas

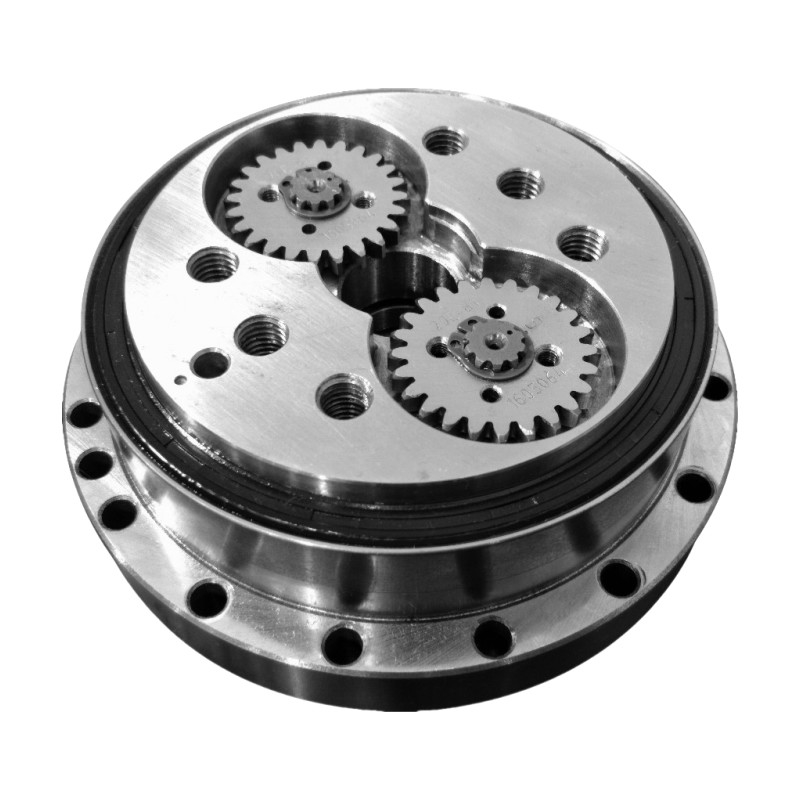

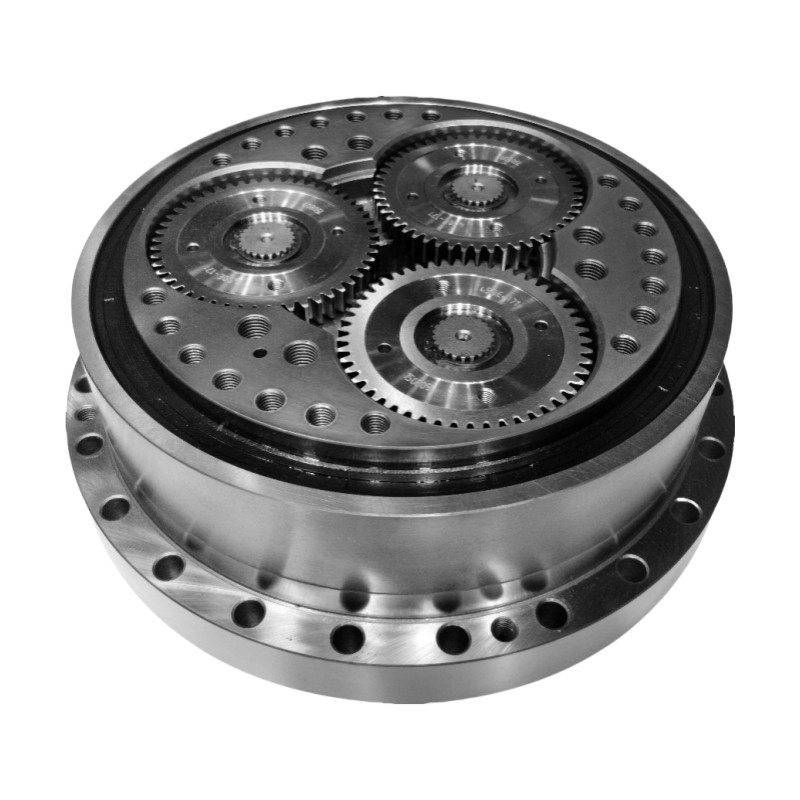

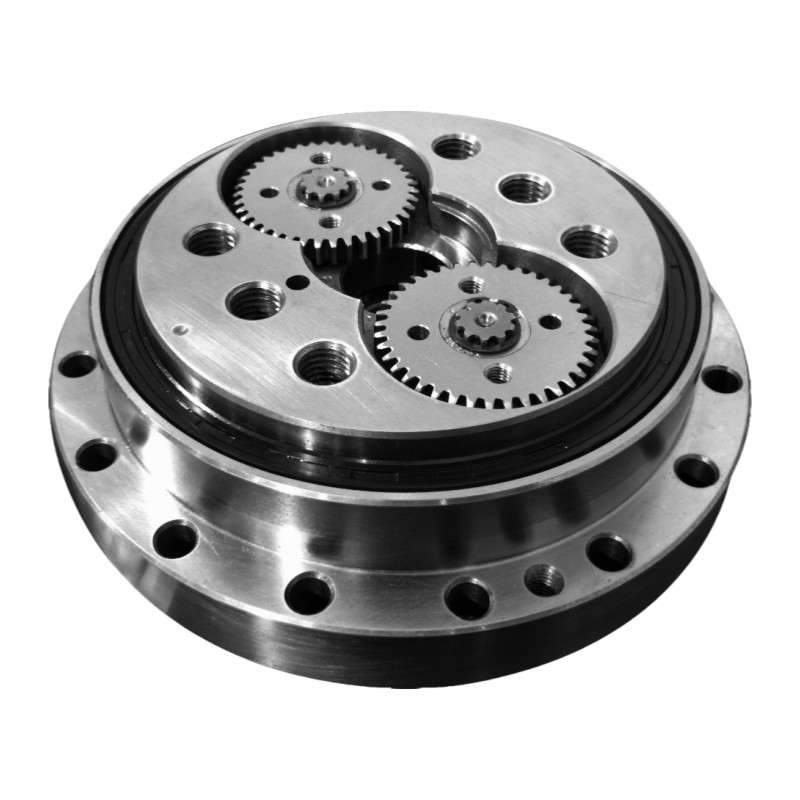

Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio 1Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio 2Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio 3

Atributos-chave do Redutor RV de eixo sólido da série E
Produto Redutor RV de eixo sólido
Materiais
Aço, Alumínio
Relação padrão 57 a 160
Torque de saída 17 a 450 Nm
Rigidez torsional
372 a 7448 Nm/arc.min.
Torque nominal 167 a 4410 Nm
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
833 a 22050 Nm
Velocidade de saída nominal
15 r/min
Modelo

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Peso
40,7 a 66,4 kg
Vida útil do projeto 6000 horas
Garantia 1 ano

Aplicação

  • Acionamentos de eixos de robôs articulados verticais
  • SCARA, Pick & Place
  • Indicador da cabeça da máquina

Rodas de pinos cicloidais Redutor de velocidade do robô RV Caixa de engrenagens Aço de alumínio 4
