RV-F Robot Planetário Zero Reacção Cícloidal caixa de engrenagens Alto binário

RV-F Robot Planetário Zero Reacção Cícloidal caixa de engrenagens Alto binário

Caixa de velocidades cicloidal de reação zero do robô

Caixa de velocidades cicloidal com reação negativa planetária zero

Caixa de velocidades planetária do robô de alto binário

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - F

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor de RV da série F
Materiais:
de aço, de alumínio
Velocidade de saída:
15 rpm
Torque de saída:
5390 a 6860 Nm
Torque de flexão admissível:
10780 a 15000 Nm
Perda de movimento:
Max. 1 arc.min.
Potência de entrada:
11.3 a 14.4 kW
Reacção:
Max. 1 arc.min.
Torque máximo admissível momentâneo:
26950 a 34300 Nm
Modelo:
BX550F, BX700F
Cores:
Espartilho
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Caixas de engrenagem de RV da série F de alta precisão e zero reação de contra-relógio


Um redutor de vector rotativo (RV) é um tipo de redutor de velocidade que forma o componente central da maioria dos robôs avançados.Maior eficiência e menor dimensão.

O principal propósito dos redutores de RV é tornar a tinta fina o suficiente para ser pulverizada através de uma arma, além de fornecer nivelação da tinta e adesão.São constituídos por uma combinação ou mistura de diferentes solventes.

Características fundamentais

1. Design compacto: os reductores de RV são conhecidos pela sua compacidade, tornando-os adequados para aplicações onde o espaço é limitado.

2. High Gear Reduction Ratio: Eles oferecem altas taxas de redução de engrenagem em um pacote relativamente pequeno, proporcionando controle preciso e alta potência de torque.

3. Zero Backlash: Uma das principais características dos redutores de RV é sua operação de zero backlash, garantindo posicionamento preciso e transmissão de movimento suave.

4. Alta precisão: Redutores RV fornecem alta precisão e repetibilidade, tornando-os adequados para aplicações que exigem controle de movimento preciso.

SpEficiências

Tabela de parâmetros da série RV - F

Velocidade de saída ((r/min) 15 Rigididade flexural (valor de referência) Torque de flexão admissível Max. temporária admissível
Torque flexível
Aceleração admissível/
torque de desaceleração
Max. temporária admissível
torque
Erro de transmissão angular Reacção Reacção de engrenagem Rigidez torsional (valor de referência) Carga de empuxo admissível
Modelo Relatório de redução de uma única unidade de redução Torque de saída Potência de entrada
Nm ((kgf-m) kW Nm/arc.min. (kgf-m/arc.min.) Nm ((kgf-m) Nm ((kgf-m) Nm ((kgf-m) Nm ((kgf-m) Max.Arc.min. Max.Arc.min. Max.Arc.min. Nm/arc.min. (kgf-m/arc.min.) N (kgf)
BX550F 40 5390 11.3 9100
(928)
10780
(1100)
21560
(2200)
13475
(1375)
26950
(2750)
1 1 1 1666
(170)
31360
(3200)
BX700F 200.33 6860 14.4 12700
(1296)
15000
(1530)
30000
(3061)
17150
(1750)
34300
(3500)
1 1 1 2120
216)
44000
(4489)
250.6

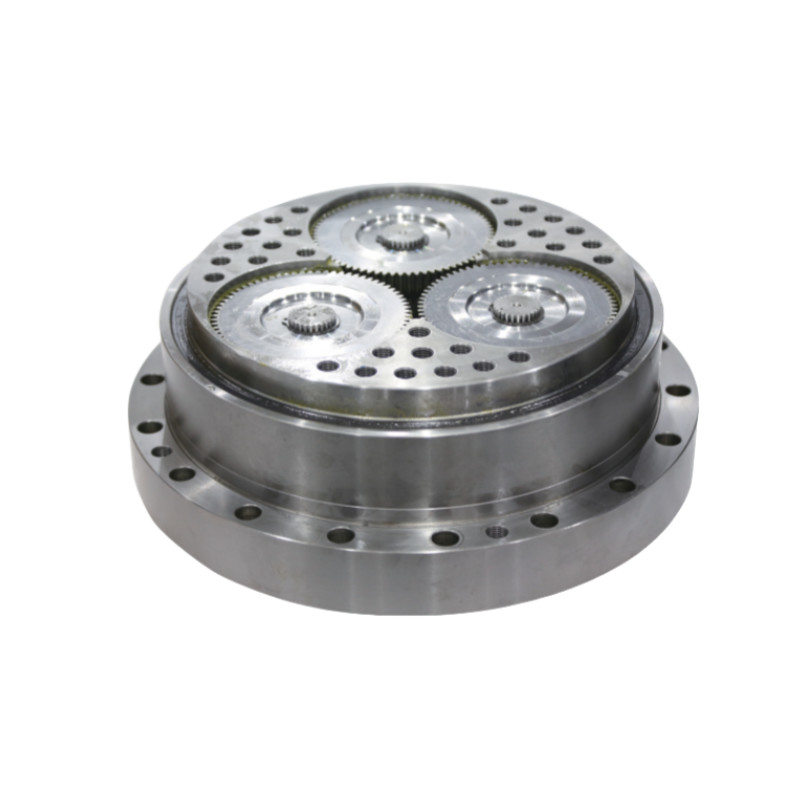

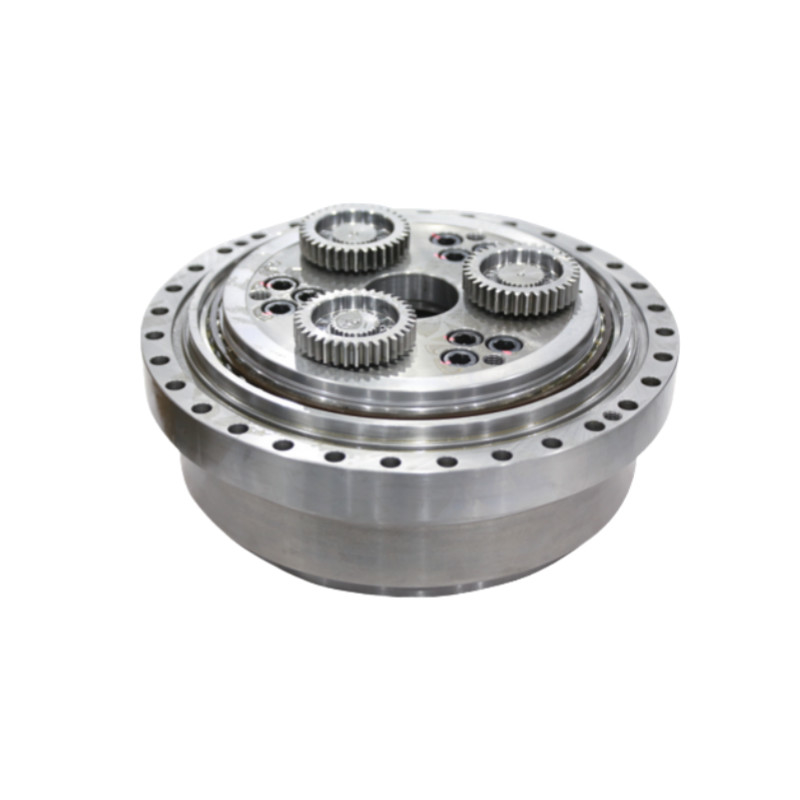

RV-F Robot Planetário Zero Reacção Cícloidal caixa de engrenagens Alto binário 0RV-F Robot Planetário Zero Reacção Cícloidal caixa de engrenagens Alto binário 1

Características principais do redutor de veículos recreativos da série F
Produto Redutor de RV de alta precisão
Materiais
Aço, Alumínio
Torque de saída
5390 a 6860 Nm
Velocidade de saída 15 r/min
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
26950 a 34300 Nm
Perda de movimento
Max. 1 arc.min.
Modelo

BX550F, BX700F

Cores Espartilho
Garantia 1 ano

Aplicação

  • Ferramenta de Máquina Multi-Tasking
  • Máquina-ferramenta CNC
  • Centros de usinagem de duas colunas
  • Máquinas e aparelhos para embalagens

RV-F Robot Planetário Zero Reacção Cícloidal caixa de engrenagens Alto binário 2
