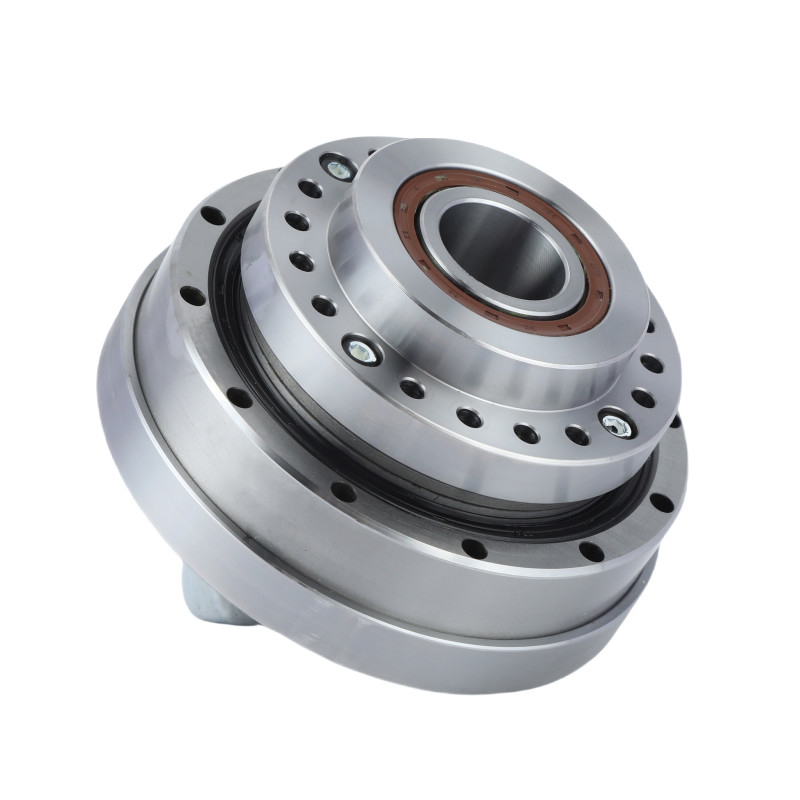

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg

Grande engrenagem de redução harmônica oca

7.2 kg de engrenagem de redução harmónica

7.2 kg caixa de engrenagens harmônica

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-40-XX-U-III

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Modelo 40 engrenagens harmônicas
Componentes:
Gerador de ondas, linha flexível, linha circular
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Velocidade máxima de entrada:
4000 r/min
Velocidade média de entrada:
3000 rpm
Design da Vida:
15000 horas
Peso:
7.2 kg
Aplicação:
Robótica, aeroespacial, equipamento médico, automação industrial, nova indústria energética
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Engrenagens harmônicas grandes e ocas da série LHT-III


Descrição do produto

A engrenagem de onda de deformação (também conhecida como engrenagem harmônica) é um tipo de sistema de engrenagem mecânica que utiliza um spline flexível com dentes externos,que é deformado por um tapete elíptico giratório para se ligar aos dentes internos de engrenagem de um spline externo.

Engrenagem de onda de tensãoutiliza um princípio de funcionamento único baseado na mecânica elástica dos metais.Os maiores benefícios são as características de zero reacção e a economia de peso e espaço em comparação com outras engrenagens, porque o nosso mecanismo de engrenagem consiste apenas de três partes básicas.Gerador de ondas,FlexsplineeEspinha circular.

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 0

Redutor de ondas de tensão composto por três componentes principais

  1. Gerador de ondas: Uma camada elíptica que se encaixa dentro de um spline cilíndrico flexível (Flexspline).
  2. Flexspline: um componente cilíndrico flexível com dentes externos que correspondem aos dentes internos da spline circular.
  3. Espinha circular: Um anel rígido com dentes internos que se ligam à flexspline.

Especificações

Modelo 40
Taxa de redução 50 80 100 120
Torque nominal a 2000 r/min de entrada Nm 178 268 345 382
kgfm 18 27 35 39
Torque máximo admissível ao arranque e à parada Nm 523 675 738 802
kgfm 53 69 75 82
Valor máximo admissível para o binário médio de carga Nm 255 369 484 586
kgfm 26 38 49 60
Torque momentâneo máximo admissível Nm 892 1270 1400 1530
kgfm 91 130 143 156
Velocidade de rotação máxima de entrada admissível (grease) r/min 4000
Velocidade de rotação média de entrada admissível (Grease) r/min 3000
Reacção Arco Sec ≤ 20
Peso Quilos 7.2
Vida útil do projeto Horário 15000

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 1

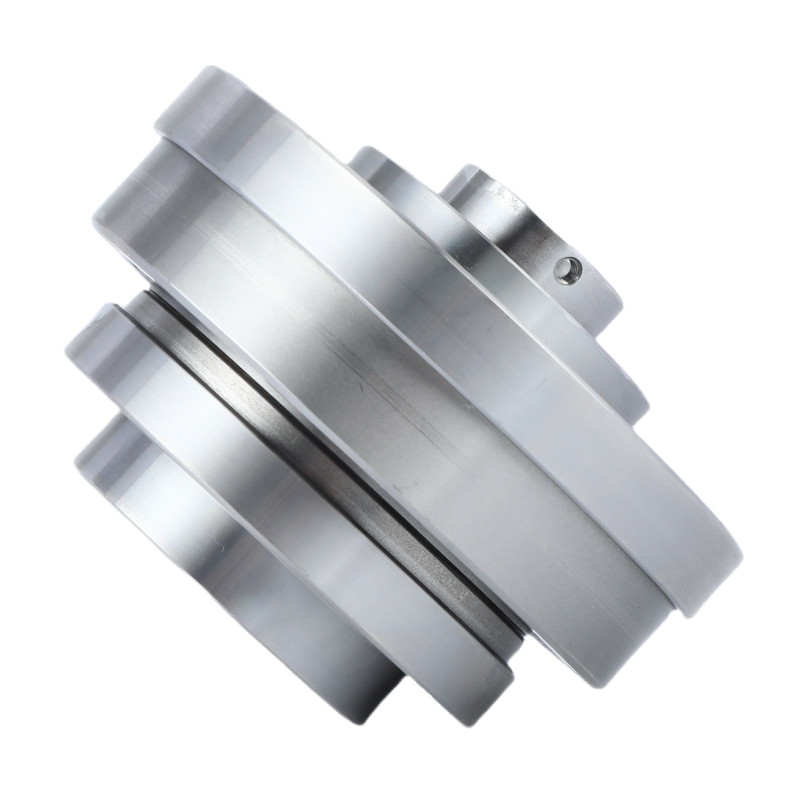

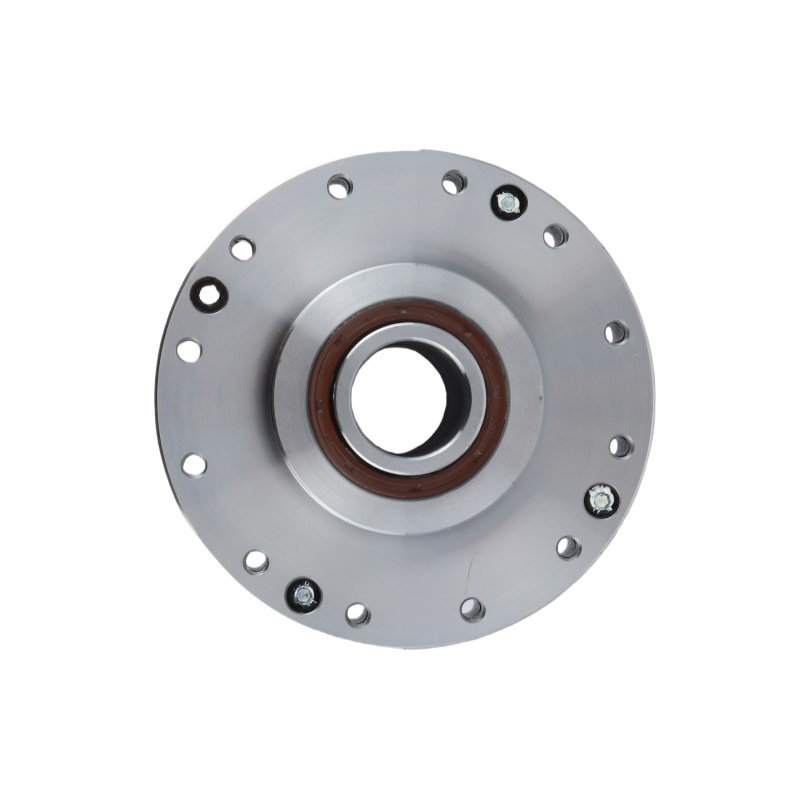

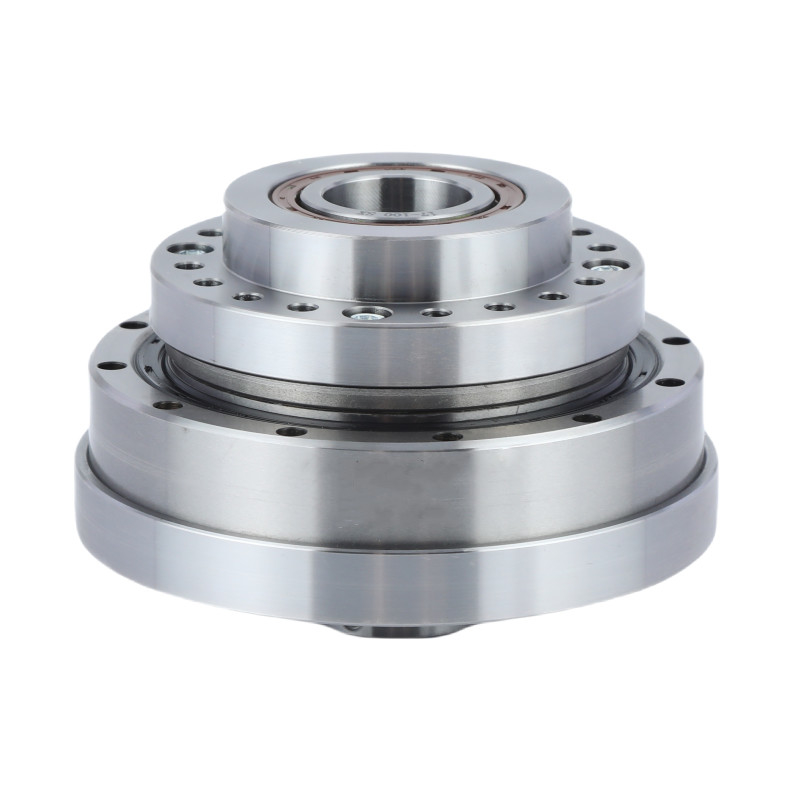

Imagens detalhadas

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 2

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 3

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 4

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 5

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 6 Principais atributos das unidades de engrenagem harmônica LHT - III modelo 40
Produto Redutor de ondas de tensão modelo 40
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
4000 r/min
Velocidade máxima de entrada
3500 r/min
Design da Vida
15000 horas
Modelo
40
Peso
7.2 kg
Garantia 1 ano

Aplicações

Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 7   Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 8   Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 9   Grande caixa de engrenagens de redução harmônica oculta Redutor de onda de tensão 7,2 kg 10
Robô Industrial Robô humanoide Dispositivos médicos Sistema de fabrico
