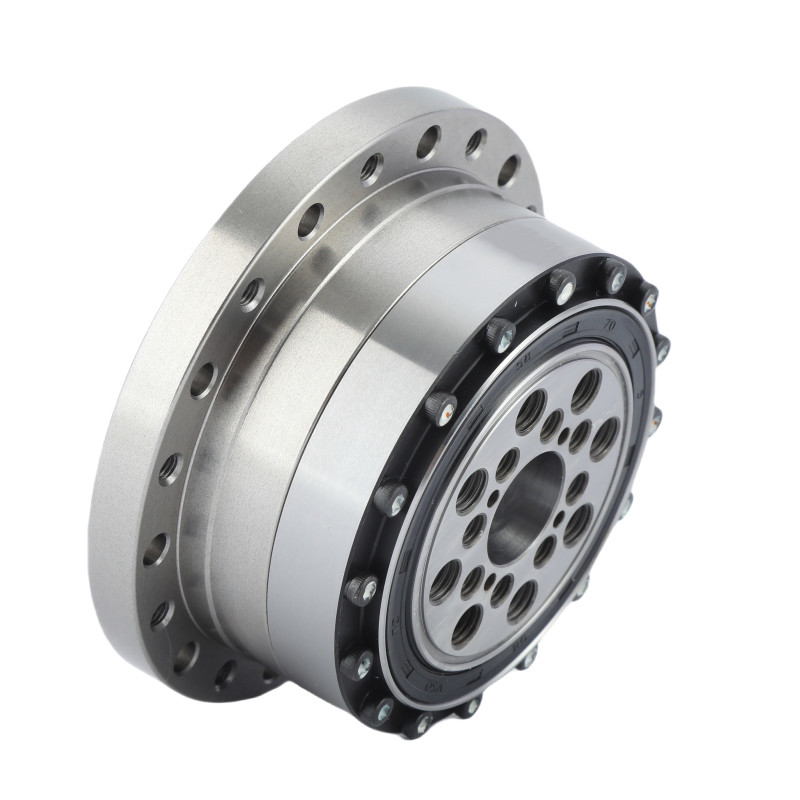

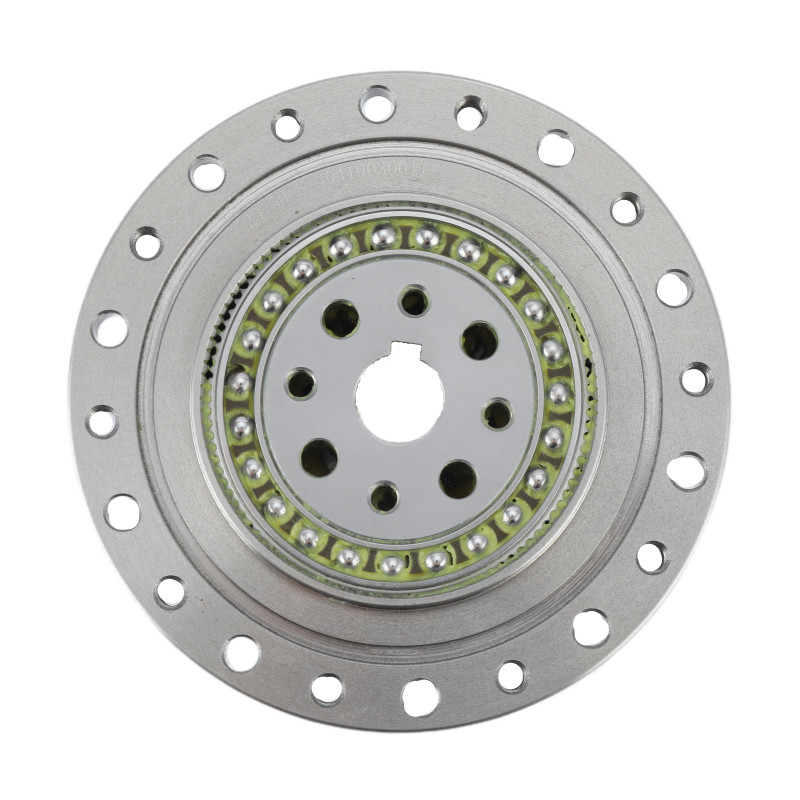

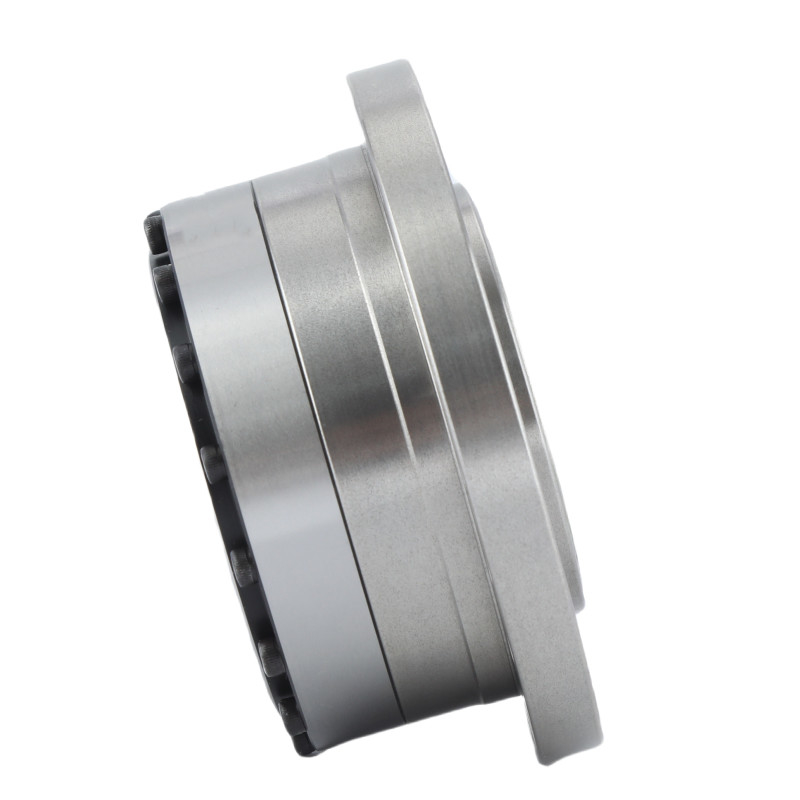

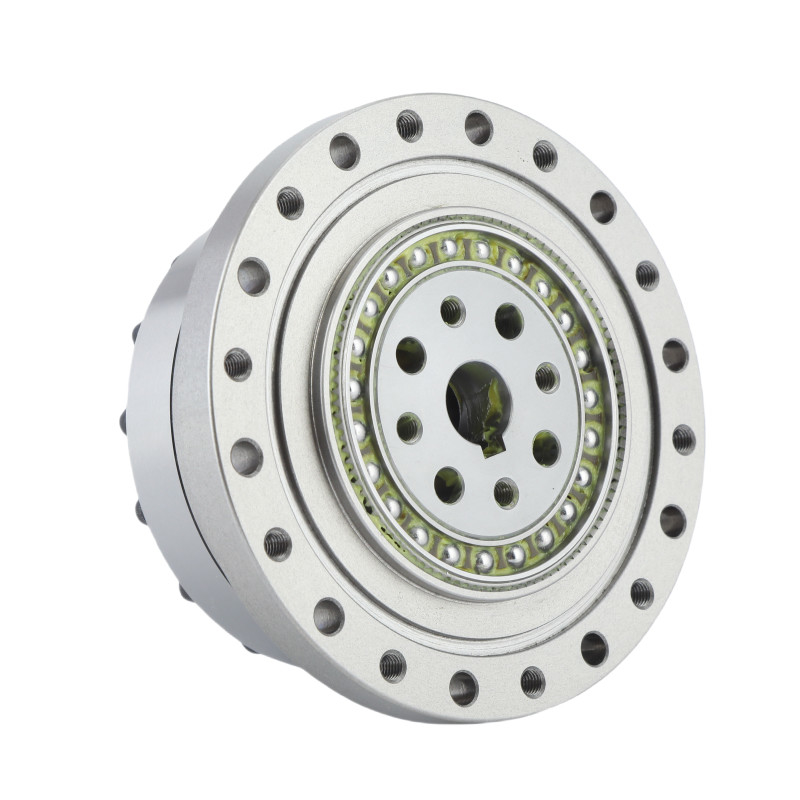

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Unidades de engrenagem harmônica de alta eficiência

Unidades de engrenagem harmônica ultraleve

Unidades de engrenagem harmônica de baixa reação

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-25-XX-U-I

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor Harmônico Modelo 25
Materiais:
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Velocidade média de entrada:
3500 r/min
Velocidade máxima de entrada:
5600 r/min
Design da Vida:
15000 horas
Modelo:
25
Peso:
1.14KG
Aplicação:
Robôs, Ferramentas de máquinas metálicas, Máquinas de papel, Energia
Garantia:
1 ano
Características:
Flexibilidade na concepção e facilidade de integração
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units


Características fundamentais

• 1,46 kg

• Alta precisão e repetibilidade

• Movimento suave e baixo ruído
• Durabilidade e longa vida útil

• Taxas de redução: 50:1, 80:1, 100:1, 120:1

SpEficiências

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units 0

Tabela de parâmetros nominais da série LSN-25-XX-U-I

Modelo
Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima de entrada admissível Velocidade de rotação média de entrada admissível Reacção Peso Vida útil do projeto
Gordura Gordura
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
25 50 39 4 98 10 55 5.6 186 19 5600 3500 ≤ 20 LSN-I:1.14 10000
80 63 6.4 137 14 87 8.9 255 26 15000
100 67 6.8 157 16 108 11 284 29 15000
120 67 6.8 167 17 108 11 304 31 15000

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units 1

Atributos principais do redutor de ondas de tensão LSN-25-XX-U-I
Produto Modelo 25 Redutor de Ondas de Tensão
Materiais
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
3500 r/min
Velocidade máxima de entrada
5600 r/min
Design da Vida
15000 horas
Modelo
25
Peso
1.14 kg
Garantia 1 ano
Aplicação Máquinas de papel, Energia, Aeroespacial, Robôs

Download de desenhos PDF


LSN-25-XX-U-I.pdf
