Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
LSN-20-XX-U-I

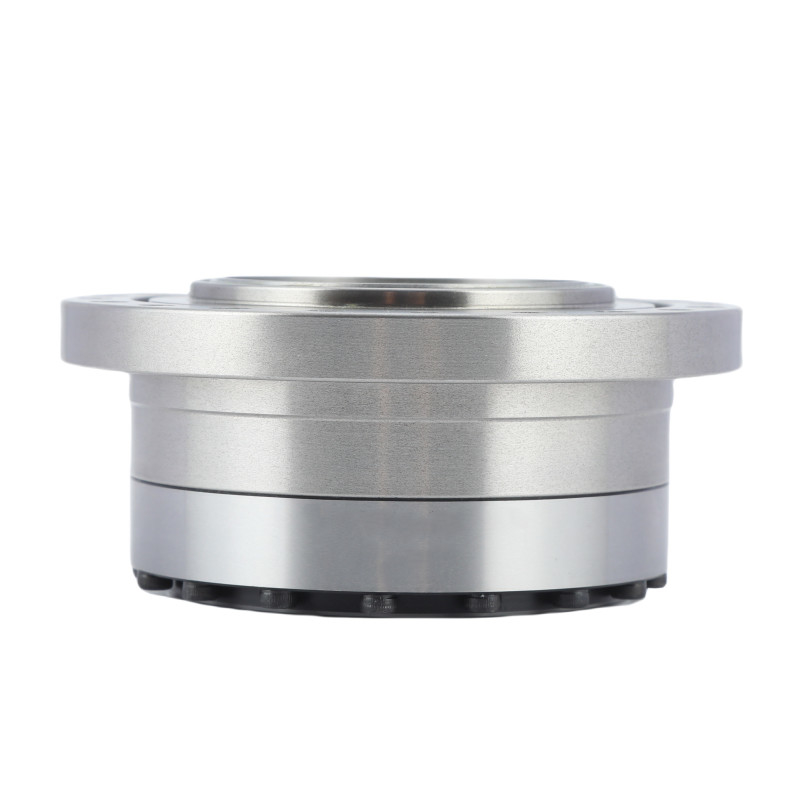

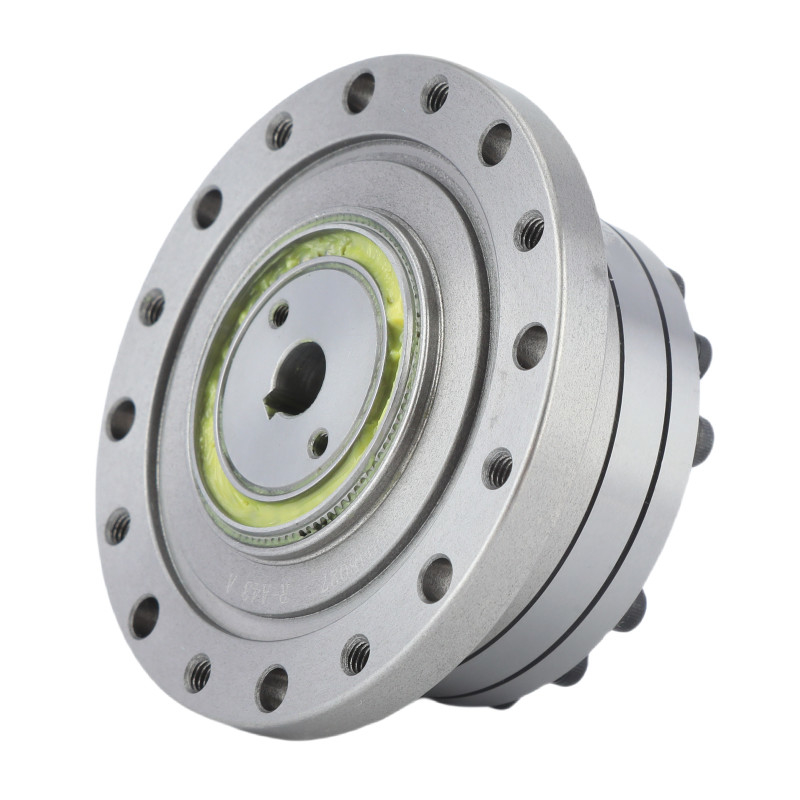

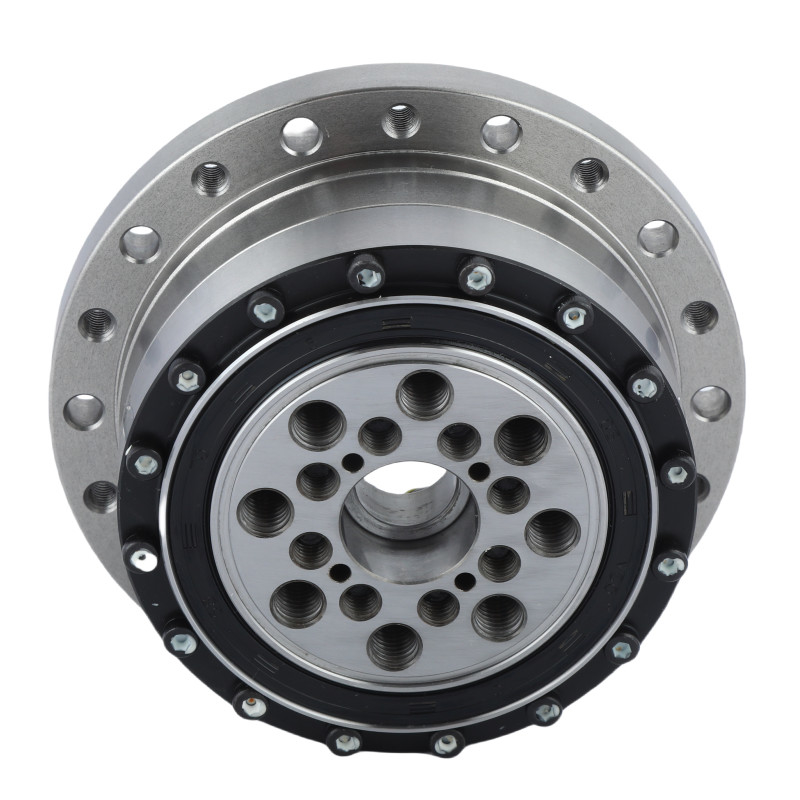

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve
Características fundamentais
• 0,73 kg
• Menos de 20 segundos de arco
• Velocidade média de entrada: 3500 r/min
• 15000 horas de vida útil
• Taxas de redução: 50:1, 80:1, 100:1, 120:1 e 160:1
SpEficiências
Tabela de parâmetros nominais da série LSN-20-XX-U-I
Modelo
|
Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível | Velocidade de rotação média de entrada admissível | Reacção | Peso | Vida útil do projeto | ||||
Gordura | Gordura | |||||||||||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | LSN-I:0.73 | 10000 |
80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 |
Atributos principais do redutor de ondas de tensão LSN-20-XX-U-I | |||
Produto | Redutor de ondas de tensão do modelo 20 | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
50, 80, 100, 120, 160 | ||
Reacção
|
Menos de 20 segundos de arco | ||
Velocidade média de entrada
|
3500 r/min | ||
Velocidade máxima de entrada
|
6500 r/min | ||
Design da Vida
|
15000 horas | ||
Modelo
|
20 | ||
Peso
|
00,73 kg | ||
Garantia | 1 ano | ||
Aplicação | Ferramentas de máquinas metálicas, robô humanoide, Energia, Aeroespacial |
