Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô

Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô

Caixa de velocidades cicloidal automática com reação zero

Caixa de velocidades cicloidal de reação zero Redutor RV

Redutor robótico Zero Backlash

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - C

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor RV de eixo oco da série C
Materiais:
de aço, de alumínio
Rigidez torsional:
421 a 24500 Nm/arc.min.
Perda de movimento:
Max. 1 arc.min.
Velocidade de saída:
5 a 60 r/min
Torque máximo admissível momentâneo:
1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível:
80 r/min
Modelo:
BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C
Peso:
4.6 a 154 kg
Operação:
Rotação, Engajamento, Redução
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô 0Redutor de RV

é um tipo de caixa de engrenagens de precisão projetada para aplicações que exigem alta capacidade de binário, precisão e durabilidade.e sistemas de fabricação automatizados devido à sua construção robusta e reação mínima.



 Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô 1 Especificações Torque de saída kgf-m(Nm)
10 10 ((98)
27 27 ((265)
50 50(490)
100 100 ((980)
120 120(1176)
200 200(1961)
320 320(3136)
400 400(3920)
500 500 ((4900)

Tabela de parâmetros da série RV-C



Modelo

Rigidez torsional

Nm/arc.min.

Dimensão ((mm) Torque de curvatura admissível
(Nm)
Carga de empuxo admissível
(N)
Rigidez torsional Reacção/Missão perdida
a) b Nm/arc.min. arco.min Determinação da velocidade de rotação
(Nm)
BX10C 421 28 119.2 686 5880 47 MAX1 ± 2.94
BX27C 1068 38.2 150.3 980 8820 147 ± 7.94
BX50C 1960 50.4 187.1 1764 11760 255 ± 14.7
BX100C 2813 58.7 207.6 2450 13720 510 ± 29.4
BX120C 2813 58.7 207.6 2450 13720 510 ± 29.4
BX200C 9800 76 280.4 8820 19600 980 ± 58,8
BX320C 12740 114.5 360.5 20580 29400 1960 ± 94.1
BX500C 24500 125 413.4 34300 39200 3430 ± 147.0

Imagens detalhadas

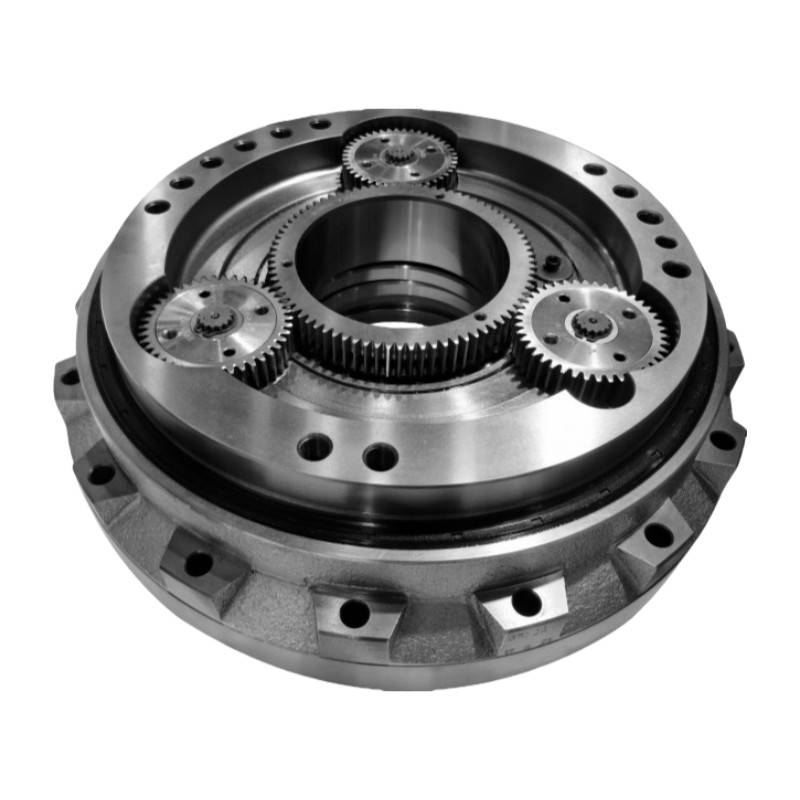

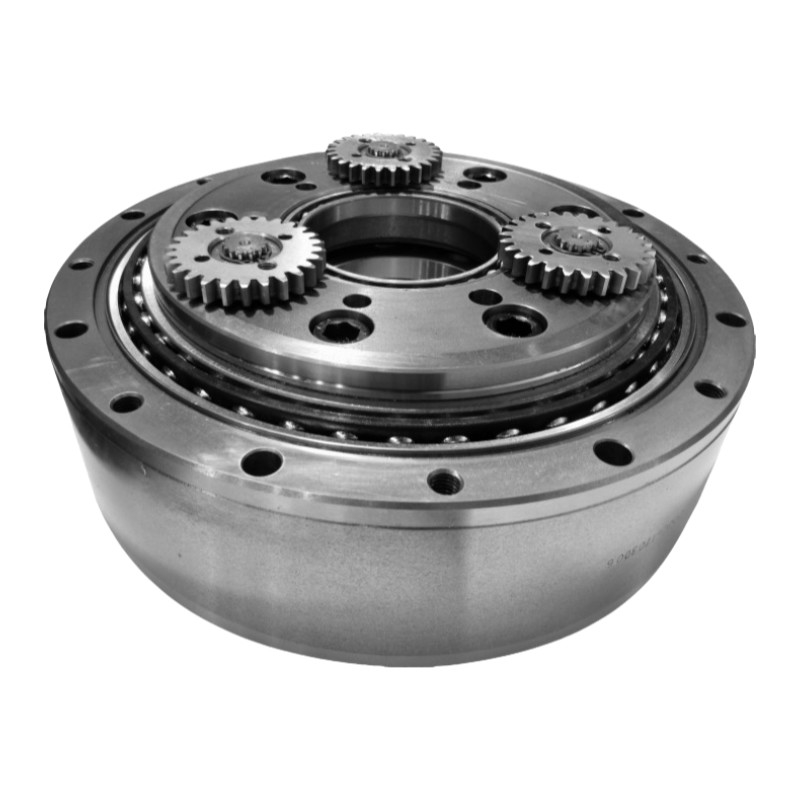

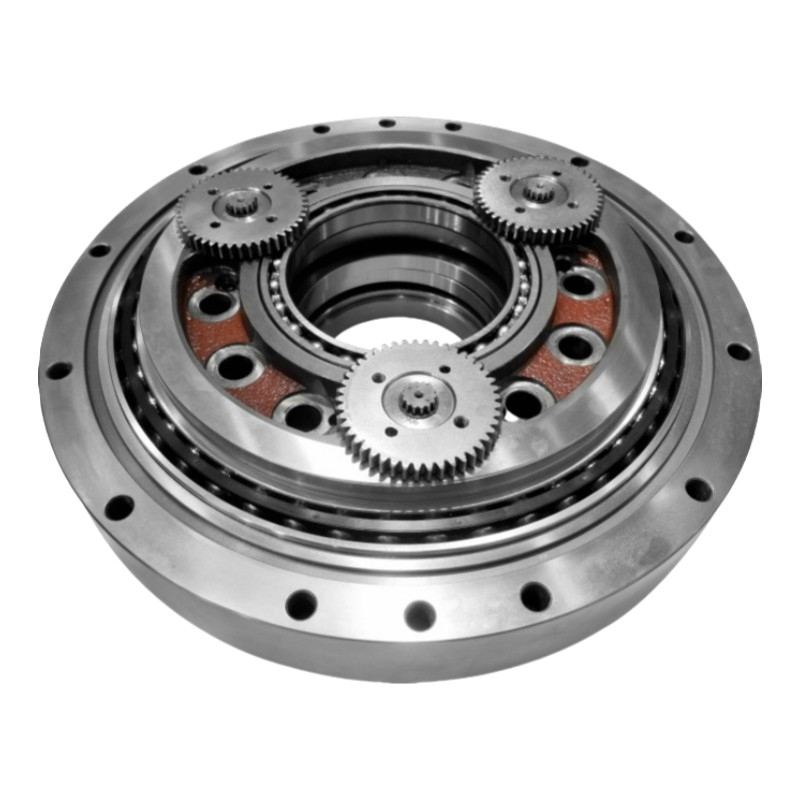

Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô 2Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô 3Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô 4

Atributos-chave do Redutor de RV de eixo oco da série C
Produto Redutor de RV de eixo oco
Materiais
Aço, Alumínio
Rigidez torsional
421 a 24500 Nm/arc.min.
Velocidade de saída (r/min) 5 a 60
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
1372 a 78400 Nm
Velocidade máxima de rotação de saída admissível
80 r/min
Modelo

BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C

Peso
4.6 a 154 kg
Garantia 1 ano

Aplicação

  • Ferramenta de Máquina Multi-Tasking
  • Garrafa de empilhamento
  • Centros de usinagem de duas colunas
  • Tabela de trilhos

Automatizado Zero Reacção Cícloidal caixa de engrenagens RV Redutor Robô 5
