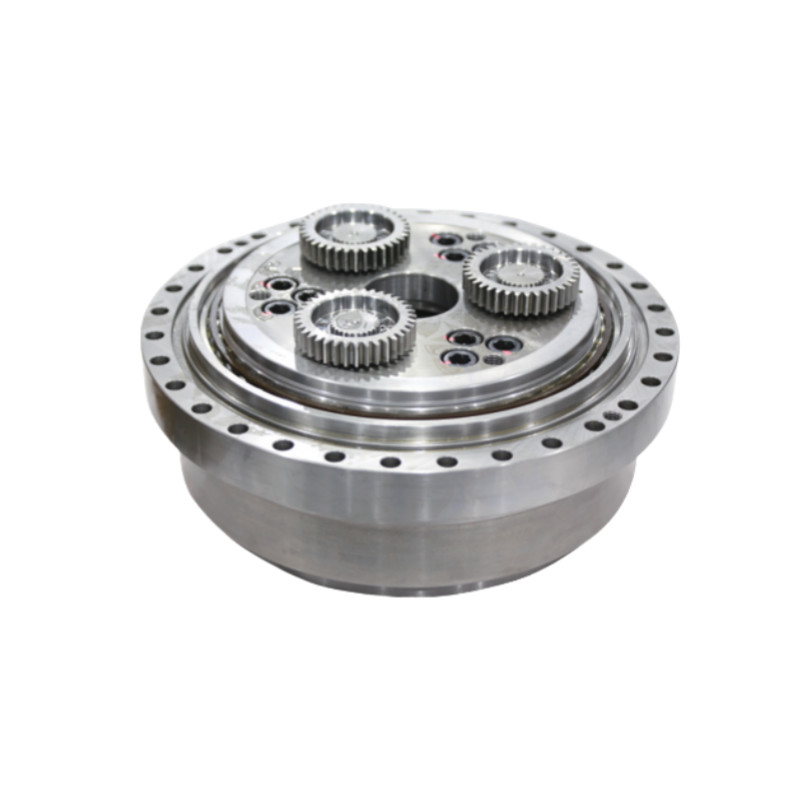

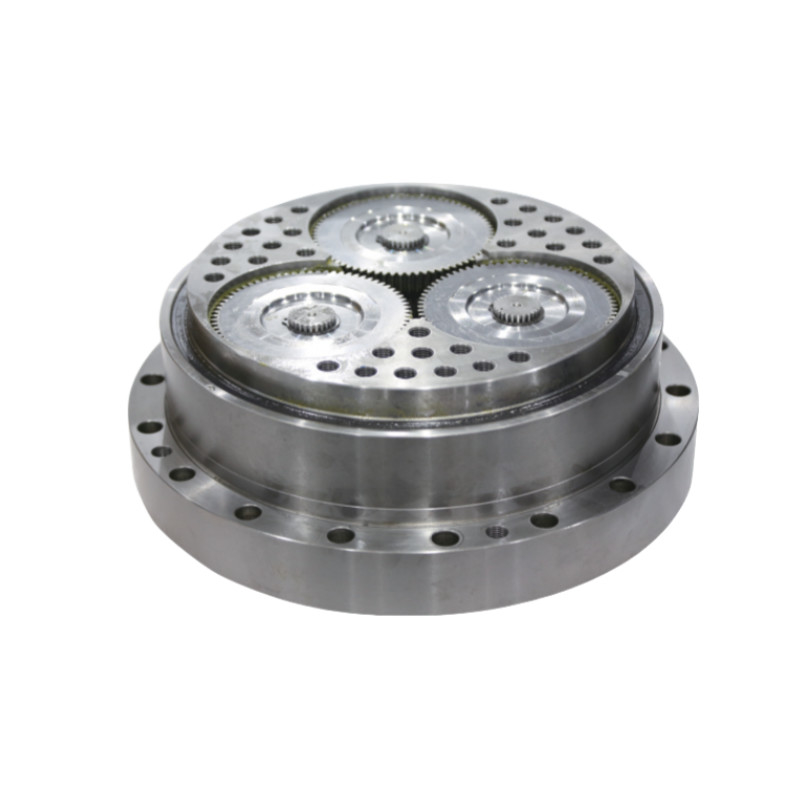

RV de alta precisão Pequena caixa de engrenagens cicloidal Redutor Design compacto ODM

RV de alta precisão Pequena caixa de engrenagens cicloidal Redutor Design compacto ODM

Caixa de engrenagens cicloidal compacta

Caixa de engrenagens cicloidal de pequeno porte

Caixa de engrenagens de redução cicloidal ODM

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - F

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Redutor de RV da série F
Materiais:
de aço, de alumínio
Velocidade de saída:
15 rpm
Torque de saída:
5390 a 6860 Nm
Torque de flexão admissível:
10780 a 15000 Nm
Perda de movimento:
Max. 1 arc.min.
Potência de entrada:
11.3 a 14.4 kW
Reacção:
Max. 1 arc.min.
Torque máximo admissível momentâneo:
26950 a 34300 Nm
Modelo:
BX550F, BX700F
Cores:
Espartilho
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Caixas de engrenagens RV da série F de alta precisão e alto binário RV - Redutor F


As caixas de engrenagem da série RV - F são tipicamente utilizadas em aplicações industriais que exigem alta precisão, alto binário e confiabilidade.

Alta precisão, design compacto, alta densidade de binário, baixo ruído, alta eficiência e alta confiabilidade ajudam a atender à demanda por sistemas de transmissão de precisão em equipamentos industriais.

Características fundamentais

  • Alta precisão e densidade de binário
  • Design compacto e baixo ruído
  • Alta eficiência

SpEficiências

Tabela de parâmetros da série RV - F

Velocidade de saída ((r/min) 15 Rigididade flexural (valor de referência) Torque de flexão admissível Max. temporária admissível
Torque flexível
Aceleração admissível/
torque de desaceleração
Max. temporária admissível
torque
Erro de transmissão angular Reacção Reacção de engrenagem Rigidez torsional (valor de referência) Carga de empuxo admissível
Modelo Relatório de redução de uma única unidade de redução Torque de saída Potência de entrada
Nm ((kgf-m) kW Nm/arc.min. (kgf-m/arc.min.) Nm ((kgf-m) Nm ((kgf-m) Nm ((kgf-m) Nm ((kgf-m) Max.Arc.min. Max.Arc.min. Max.Arc.min. Nm/arc.min. (kgf-m/arc.min.) N (kgf)
BX550F 40 5390 11.3 9100
(928)
10780
(1100)
21560
(2200)
13475
(1375)
26950
(2750)
1 1 1 1666
(170)
31360
(3200)
BX700F 200.33 6860 14.4 12700
(1296)
15000
(1530)
30000
(3061)
17150
(1750)
34300
(3500)
1 1 1 2120
216)
44000
(4489)
250.6



RV de alta precisão Pequena caixa de engrenagens cicloidal Redutor Design compacto ODM 0RV de alta precisão Pequena caixa de engrenagens cicloidal Redutor Design compacto ODM 1

Características principais do redutor de veículos recreativos da série F
Produto Redutor de RV de alta precisão
Materiais
Aço, Alumínio
Torque de saída
5390 a 6860 Nm
Velocidade de saída 15 r/min
Reacção

Max. 1 minuto de arco.

Torque máximo admissível momentâneo
26950 a 34300 Nm
Perda de movimento
Max. 1 arc.min.
Modelo

BX550F, BX700F

Cores Espartilho
Garantia 1 ano

Aplicação

  • Ferramenta de Máquina Multi-Tasking
  • Máquina-ferramenta CNC
  • Centros de usinagem de duas colunas
  • Máquinas e aparelhos para embalagens

RV de alta precisão Pequena caixa de engrenagens cicloidal Redutor Design compacto ODM 2
