OEM Gear de RV Planetário Redutor de velocidade de robô Alta precisão

Redutor de velocidade do robô do RV

Redutor de velocidade do robô planetário

Redutor de engrenagens para veículos rodoviários

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

RV - E

Contacte-nos

Solicite um orçamento

OEM Gear de RV Planetário Redutor de velocidade de robô Alta precisão

Detalhes do produto

Produto:

Redutor de veículos rodoviários de eixo sólido da série E

Materiais:

de aço, de alumínio

Rigidez torsional:

372 a 7448 Nm/arc.min.

Torque avaliado:

167 a 4410 Nm

Torque de saída:

17 a 450 Nm

Perda de movimento:

Max. 1 arc.min.

Velocidade de saída nominal:

15 rpm

Modelo:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Peso:

40,7 a 66,4 kg

Cores:

Espartilho

Design da Vida:

6000 horas

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Compacto de engrenagem robótica RV Redutor de velocidade Reacção mínima

Obtenha o melhor preço

RV-C Flanged Robot Speed Reducer Gearhead Eixo oco

Obtenha o melhor preço

Redutor de engrenagem de cabeça de engrenagem Harmônica RV série sólida

Obtenha o melhor preço

RV-E Flanqueado Tração de Roda Planetária Redutora Caixa de velocidades Baixa Reacção

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Redutor de veículos rodoviários da série E

A série RV - E é conhecida como o redutor RV de eixo sólido, este engrenagem de redução de precisão tem excelente precisão, rigidez, torque e capacidades de suporte de carga.

Características fundamentais

Reacção negativa inferior a 1 arc.min.
Perda de movimento inferior a 1 arc.min.
Rolamento principal interno

SpEficiências

	Especificações	Torque de saída kgf-m(Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Tabela de parâmetros da série RV - E

Modelo	Rigidez torsional	Dimensão ((mm)		Torque nominal (T0)	Velocidade de saída nominal (N0)	Rigidez torsional	Perda de movimento		Reacção	Torque de curvatura admissível (Nm)	Carga de empuxo admissível (N)	Peso (kg)
Modelo	Nm/arc.min.	a)	b	Torque nominal (T0)	Velocidade de saída nominal (N0)	Nm/arc.min.	arco.min	Determinação da velocidade de rotação (Nm)	Arco.min.	Torque de curvatura admissível (Nm)	Carga de empuxo admissível (N)	Peso (kg)
BX20E	372	20.1	113.3	167 Nm	15 r/min	49	MAX1	± 5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		± 47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Imagens detalhadas

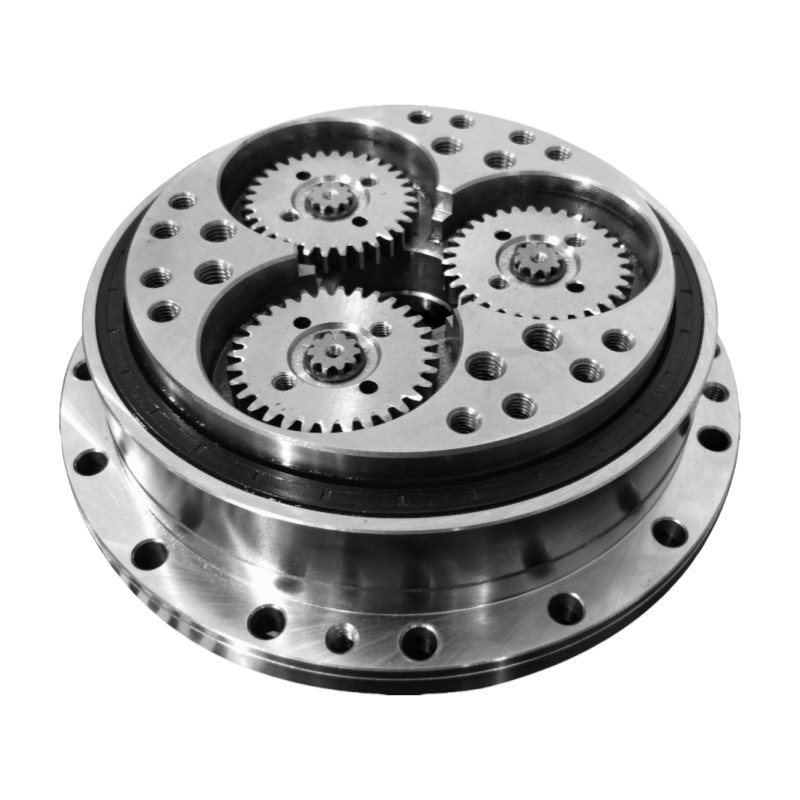

OEM Gear de RV Planetário Redutor de velocidade de robô Alta precisão 1

Atributos-chave do Redutor RV de eixo sólido da série E
Produto	Redutor RV de eixo sólido
Materiais	Aço, Alumínio
Relação padrão	57 a 160
Torque de saída	17 a 450 Nm
Rigidez torsional	372 a 7448 Nm/arc.min.
Torque nominal	167 a 4410 Nm
Reacção	Max. 1 minuto de arco.
Torque máximo admissível momentâneo	833 a 22050 Nm
Velocidade de saída nominal	15 r/min
Modelo	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Peso	40,7 a 66,4 kg
Vida útil do projeto	6000 horas
Garantia	1 ano

Aplicação

Acionamentos de eixos de robôs articulados verticais
SCARA, Pick & Place
Indicador da cabeça da máquina

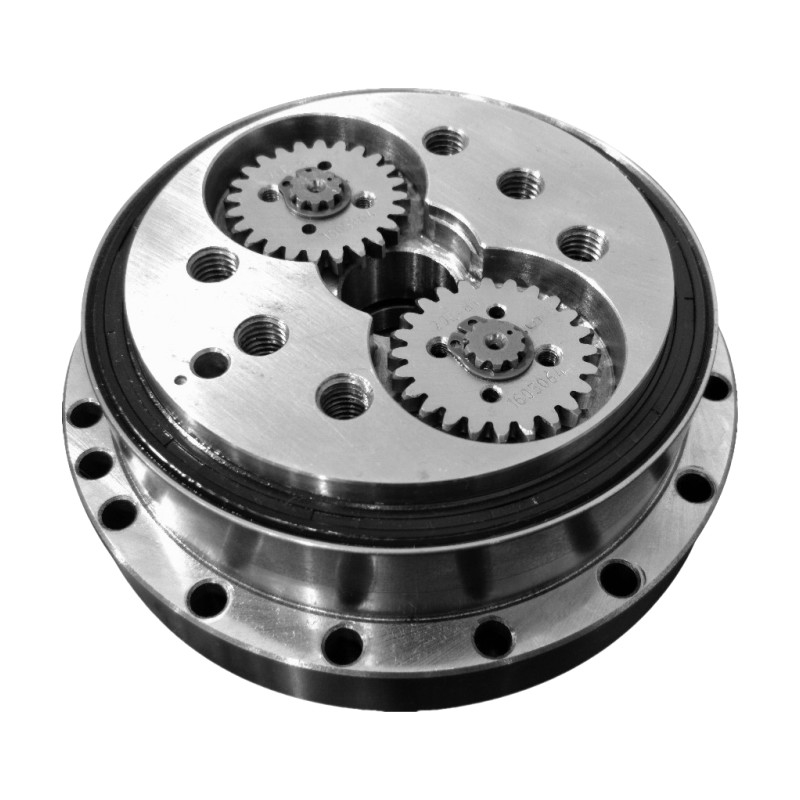

OEM Gear de RV Planetário Redutor de velocidade de robô Alta precisão 4
