Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
RV - C
RV - série C é conhecido como o eixo oco RV redutor, ele mantém alta precisão, rigidez, binário, suporte de carga.
Características fundamentais
SpEficiências
![]() |
Especificações | Torque de saída kgf-m(Nm) |
10 | 10 ((98) | |
27 | 27 ((265) | |
50 | 50(490) | |
100 | 100 ((980) | |
120 | 120(1176) | |
200 | 200(1961) | |
320 | 320(3136) | |
400 | 400(3920) | |
500 | 500 ((4900) |
Tabela de parâmetros da série RV-C
Modelo |
Rigidez torsional Nm/arc.min. |
Dimensão ((mm) | Torque de curvatura admissível (Nm) |
Carga de empuxo admissível (N) |
Rigidez torsional | Reacção/Missão perdida | ||
a) | b | Nm/arc.min. | arco.min | Determinação da velocidade de rotação (Nm) |
||||
BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 2.94 |
BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ± 7.94 | |
BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 58,8 | |
BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ± 147.0 |

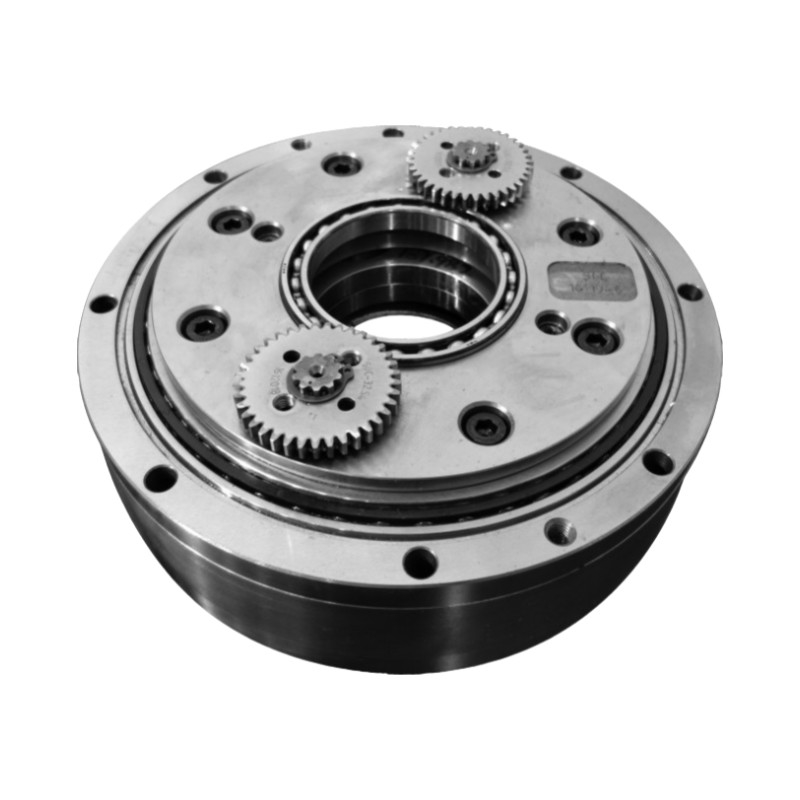

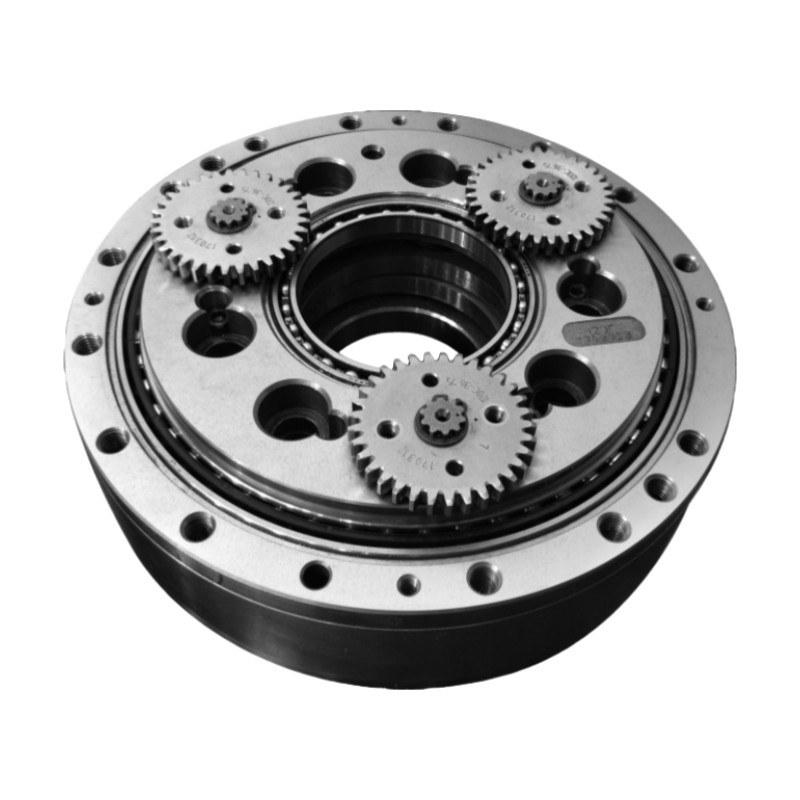

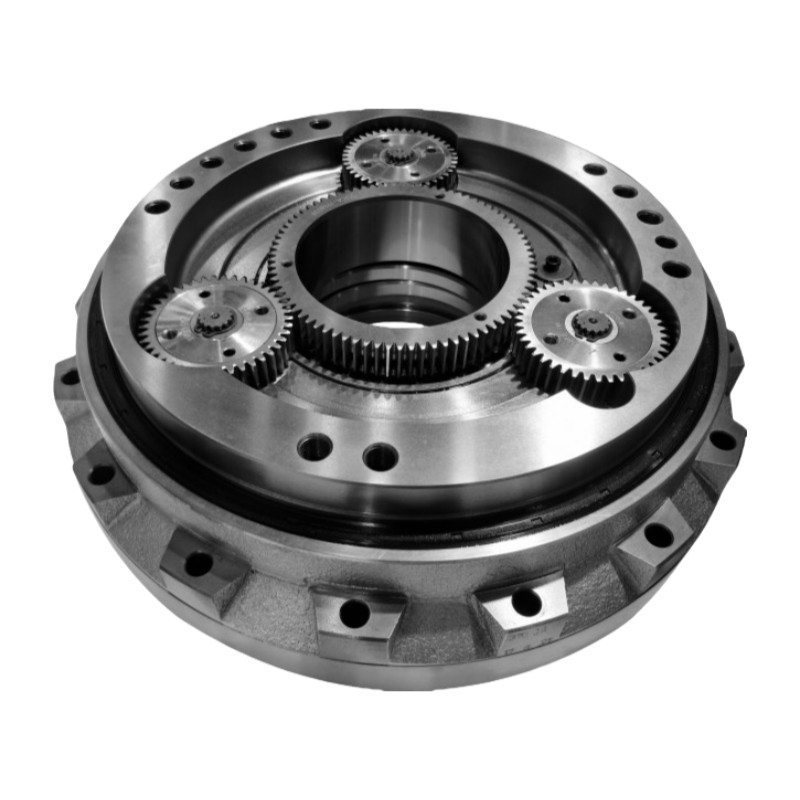

Imagens detalhadas
Atributos-chave do Redutor de RV de eixo oco da série C | |||
Produto | Redutor de RV de eixo oco | ||
Materiais
|
Aço, Alumínio | ||
Rigidez torsional
|
421 a 24500 Nm/arc.min. | ||
Velocidade de saída (r/min) | 5 a 60 | ||
Reacção
|
Max. 1 minuto de arco. |
||
Torque máximo admissível momentâneo
|
1372 a 78400 Nm | ||
Velocidade máxima de rotação de saída admissível
|
80 r/min | ||
Modelo
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
Peso
|
4.6 a 154 kg | ||
Garantia | 1 ano |
Aplicação
