Name: Tabela rotativa de ângulo reto oca Multi-eixo Capacidade de rotação de 360 graus Tabela de plataforma rotativa
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Tabela rotativa oculta de ângulo reto
Availability: InStock

Para casa > produtos > Tabela rotativa oca >

Tabela rotativa de ângulo reto oca Multi-eixo Capacidade de rotação de 360 graus Tabela de plataforma rotativa

Tabela rotativa oca de vários eixos

Mesa rotativa oculta de 360 graus

Tabela rotativa oculta de ângulo reto

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Tabela rotativa oculta de ângulo reto

Contacte-nos

Solicite um orçamento

Tabela rotativa de ângulo reto oca Multi-eixo Capacidade de rotação de 360 graus Tabela de plataforma rotativa

Detalhes do produto

Produto:

HRG-280Z Quadro rotativo oculto de ângulo reto

Suporte de plataforma de saída:

Rolamento de rolo cruzado

Movimento de mudança:

360° ((Rotação em qualquer ângulo)

Motor correspondente (dimensão):

Servomotor de 750-1,5 kW

Carga axial admissível:

7000Nm

Carga radial admissível:

3500 Nm

Taxa de redução:

20, 30, 50

Temperatura de funcionamento:

-10°C~90°C

Nível de produção:

IP65

Nível de ruído:

≤ 65 dB

Lubrificação:

Gordura sintética

Termos de pagamento e envio

Quantidade de ordem mínima

a ser negociado

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão

Obtenha o melhor preço

Plataforma rotativa oca de alta precisão com caixa de engrenagens planetária para carga pesada

Obtenha o melhor preço

Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco

Obtenha o melhor preço

Plataforma rotativa oca de alta precisão para redução planetária de carga pesada

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Série HRG 280ZTabela rotativa oculta de ângulo reto

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

A adoção do equipamento de engrenagem em espiral superior projetado para corpo macio e o design otimizado da superfície do dente de contato torna a carga uniforme e permite uma alta potência de torque.Quando combinado com o redutor planetário, a relação de engrenagem deve aumentar, atingindo até 1:50.

Principais componentes

Placa de base: A fundação que sustenta todo o conjunto e permite a sua montagem em máquinas.

Mecanismo rotativo: Inclui engrenagens ou motores que permitem a rotação de 360 graus da mesa.

Cabeça oculta: A secção oca central que permite a passagem de ferramentas, líquido de arrefecimento ou cabos.

Top da mesa: A superfície sobre a qual são colocadas as peças de trabalho, muitas vezes com ranhuras em T para fixação.

Mecanismo de regulação do ângulo: Permite uma inclinação precisa da mesa para alcançar as posições de usinagem desejadas.

Sistema de rolamentos: proporciona uma rotação suave e estabilidade durante o funcionamento.

Sistema de controlo: Pode incluir leituras digitais ou integração CNC para posicionamento e movimento precisos.

Características fundamentais

Centro Vazio: Permite a passagem fácil de ferramentas, peças de trabalho ou líquido de refrigeração, aumentando a versatilidade.

Capacidade multi-eixo: Permite a usinagem ou posicionamento em múltiplos ângulos, melhorando a flexibilidade nas operações.

Rolamentos de precisão: Assegura uma rotação suave e precisa, minimizando o escoamento e melhorando a qualidade da usinagem.

Construção robusta: Construído a partir de materiais de alta qualidade para durabilidade e estabilidade sob carga.

Controle de velocidade ajustável: Permite aos operadores personalizar as velocidades de rotação para corresponderem aos requisitos específicos de usinagem.

Desenho do T-Slot: Fornece opções de fixação para fixar facilmente as peças de trabalho.

Integração com sistemas CNC: Suporta automação e programação para tarefas de usinagem complexas.

Parâmetro de desempenho

Parâmetro de desempenho HRG280Z
Suporte de plataforma de saída	Rolamentos de rolos cruzados			Velocidade de saída admissível	200 rpm	Inércia de rotação	361220x10-6 kg.m2
Movimento de mudança	360° ((Rotação em qualquer ângulo)			Precisão de posicionamento repetitivo	± 15 segundos de arco	Precisão de posicionamento	≤ 30 segundos de arco
Motor correspondente (dimensão)	Servomotor de 750-1,5 kW F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1			Carga axial admissível	7000N	Lubrificação	Gordura sintética
Taxa de redução	20	30	50	Carga radial admissível	3500 N	temperatura de funcionamento	¥-10°C~90°C
Torque de saída nominal	120 NM			Paralelismo da plataforma de saída	0.02 mm	Vida de serviço	20000h
Torque máximo de aceleração	216 NM			Descolagem da superfície da plataforma de saída	0.01 mm	Nível de produção	IP65
Torque de parada de emergência	600NM			Desvio da plataforma de saída Excircle	0.01 mm	Nível de ruído	≤ 65 dB

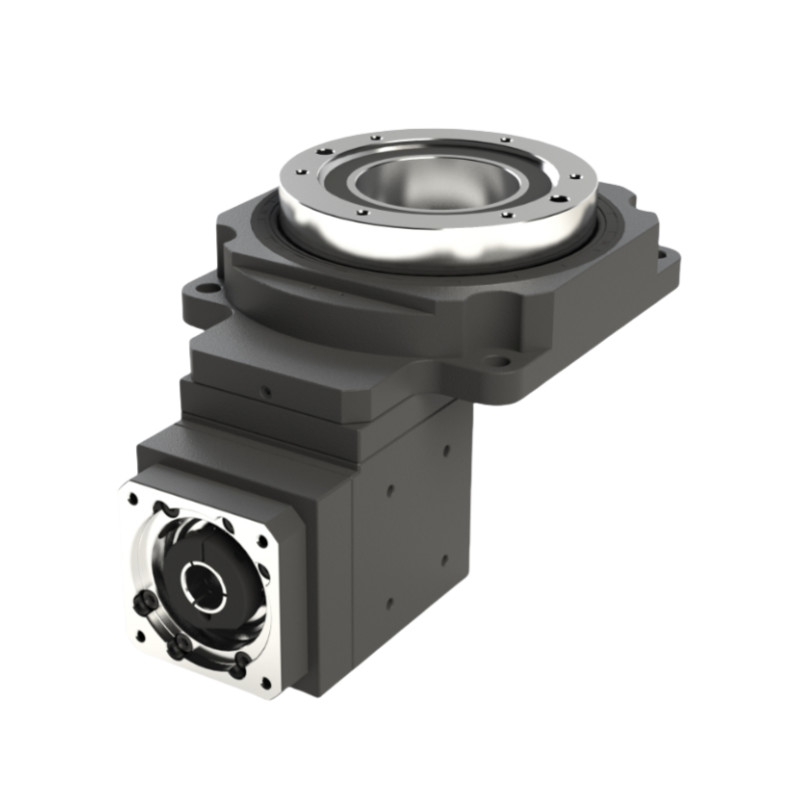

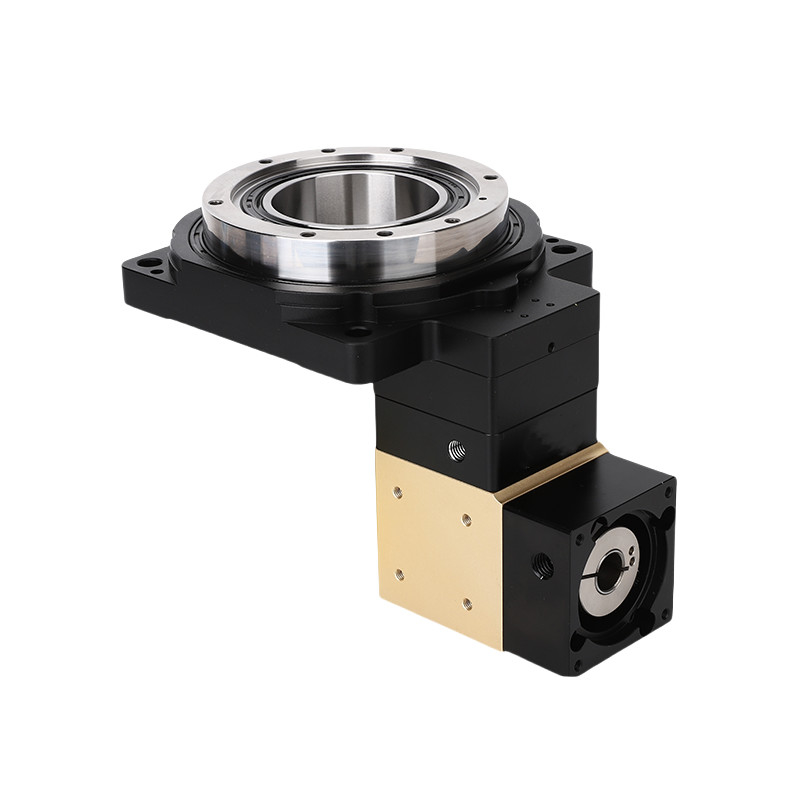

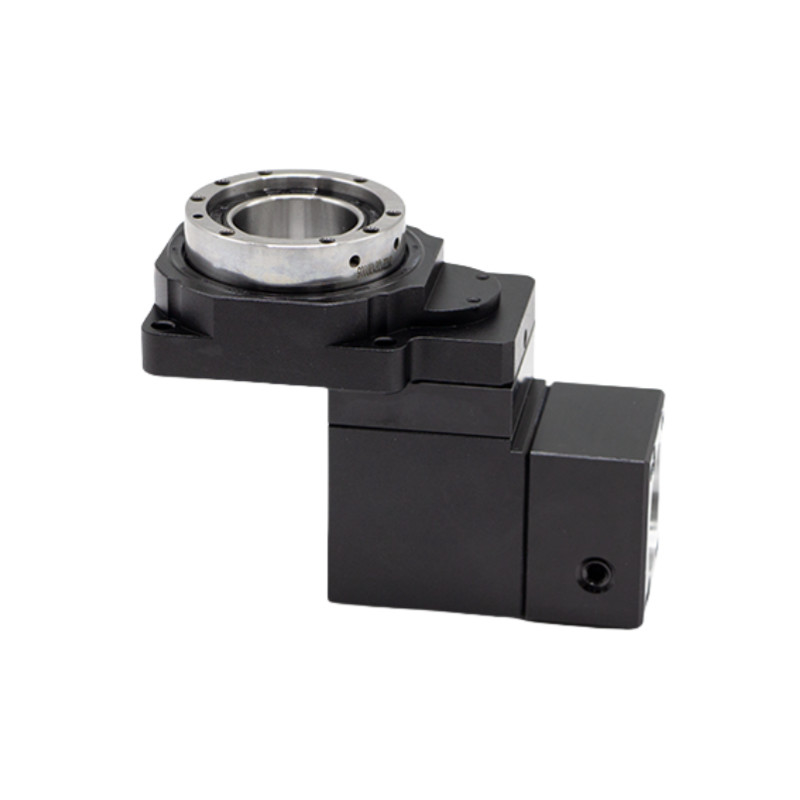

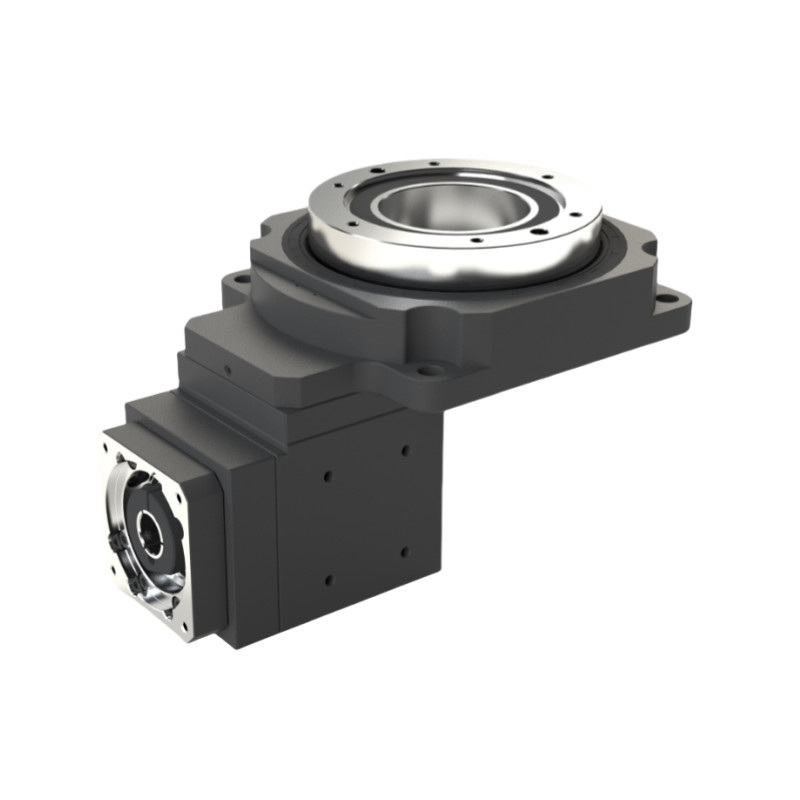

Imagens detalhadas

Desenhos

Aplicações da plataforma rotativa oca

Moagem CNC: Permite a usinagem precisa em múltiplos ângulos sem reposicionar a peça.

Operações de montagem: facilita a montagem de peças complexas, permitindo um fácil acesso a partir de diferentes ângulos.

Inspecção: Utilizado no controlo de qualidade para rotar componentes para inspecção completa.

Sistemas automatizados: Integra-se com braços robóticos para tarefas como solda ou pintura.
