Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco

Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco

Ponto rotativo oco de carga pesada

Redução planetária Etapa rotativa oca

Estação rotativa oca de carga pesada

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Máquina integrada planetária oca da série HRG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
HRG-110A máquina de integração planetária oca
Suporte de plataforma de saída:
Rolamento de rolo cruzado
Movimento de mudança:
360° ((Rotação em qualquer ângulo)
Motor correspondente (dimensão):
Servomotor de 200-400W
Taxa de redução:
25, 35, 50
Torque de saída nominal:
35nm
Torque máximo de aceleração:
70 nm
Torque de parada de emergência:
105Nm
Temperatura de funcionamento:
-10°C~90°C
Nível de produção:
IP65
Nível de ruído:
≤ 65 dB
Termos de pagamento e envio
Quantidade de ordem mínima
a ser negociado
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto
Série HRG 110ATabela rotativa integrada planetária oca

A Tabela Rotativa Integrada Planetária Oca é um equipamento especializado usado em várias aplicações, particularmente em robótica, automação e usinagem de precisão.Ele normalmente apresenta uma estrutura oca que permite o encaminhamento de cabos, fluidos ou outros materiais através do centro, o que ajuda a manter o espaço de trabalho organizado e livre de emaranhamento.

Características fundamentais

Sistema de engrenagem planetária:Isso permite um movimento suave e preciso e uma saída de binário maior, minimizando a reação negativa.

Desenho oco:O centro oco pode facilitar o acesso fácil para fiação ou tubulação, tornando-o ideal para aplicações que exigem rotação contínua sem interrupção.

Componentes integrados:Muitas vezes, os HPIRT integram motores, codificadores e outros componentes, tornando-os compactos e eficientes para instalação.

Aplicações:Essas tabelas são comumente usadas em máquinas CNC, braços robóticos e outros sistemas automatizados onde o posicionamento de precisão é crucial.

Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 0 Modelo Modelo Modelo Relação
Tabela rotativa oca Redutor planetário

HRG110A

HRG110 HA060

5,7 10

Parâmetro de desempenho

HRG110A-05
Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 1483x10-6 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Servomotor de 200-400W
Φ14-Φ50-Φ70-M4
Carga axial admissível 2000N Lubrificação Gordura sintética
Taxa de redução 25 35 50 Carga radial admissível 1200 N temperatura de funcionamento ¥-10°C~90°C
Torque de saída nominal 35NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 70NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 105NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB
HRG110A-10
Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 1483x10-6 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Servomotor de 200-400W
Φ14-Φ50-Φ70-M4
Carga axial admissível 2000N Lubrificação Gordura sintética
Taxa de redução 70 100 Carga radial admissível 1200 N temperatura de funcionamento ¥-10°C~90°C
Torque de saída nominal 35NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 70NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 105NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB

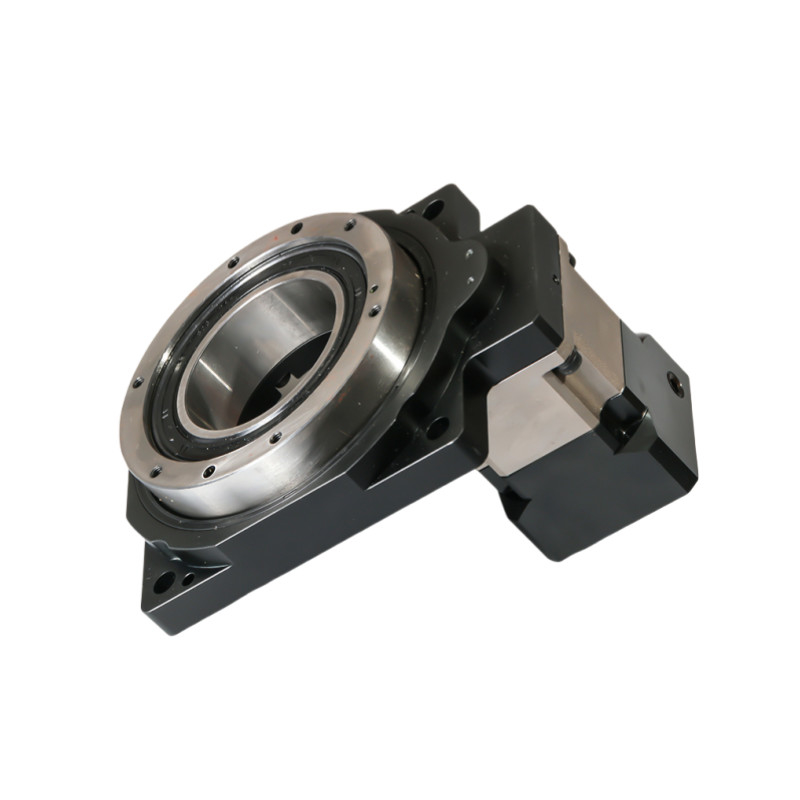

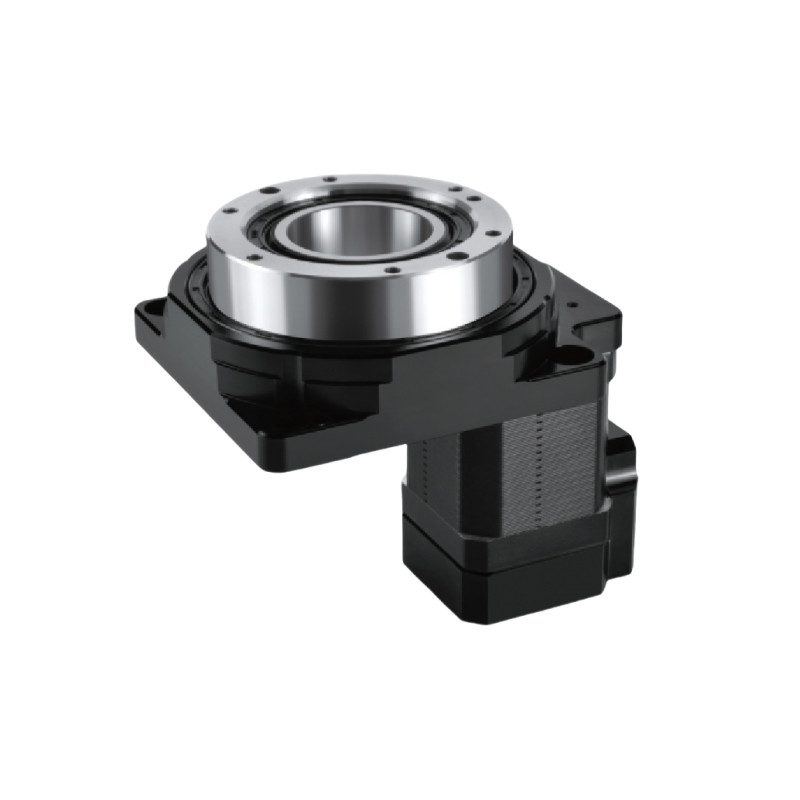

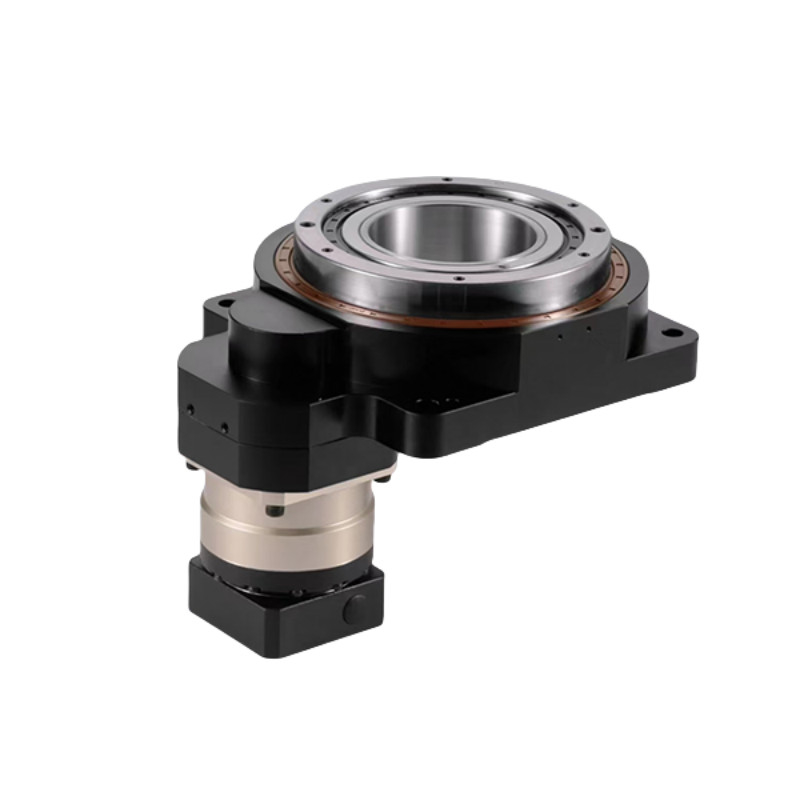

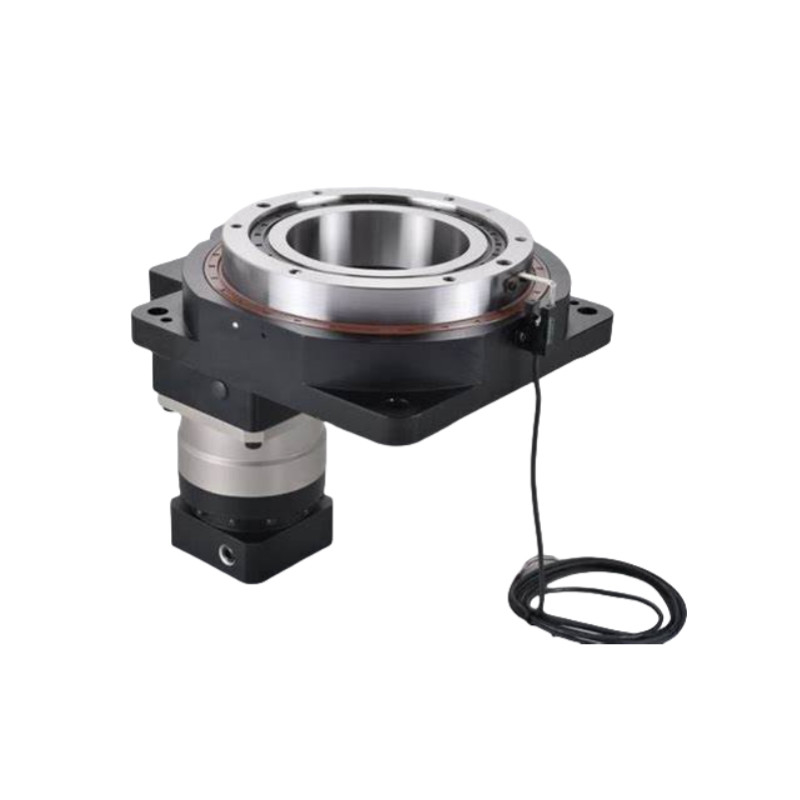

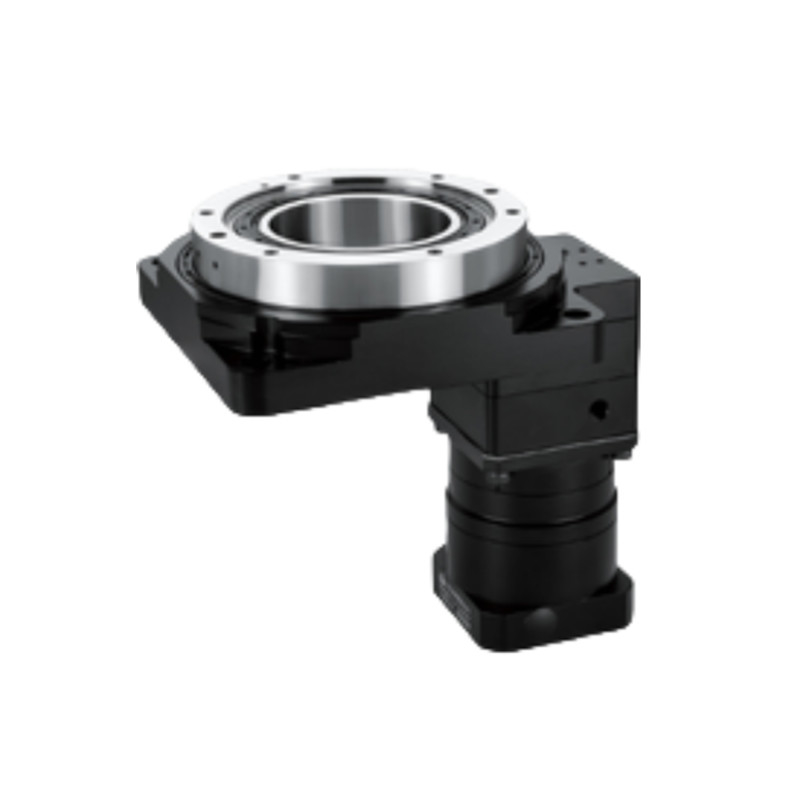

Imagens detalhadas

Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 1 Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 2 Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 3 Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 4

Desenhos

Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 5Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco 6

Aplicações da plataforma rotativa oca

Robótica:

Utilizado em braços e manipuladores robóticos para posicionamento e movimento precisos em tarefas de montagem e manuseio de materiais.

Sistemas de automação:

Integrado em linhas de produção automatizadas para tarefas como triagem, embalagem e paletização, onde o movimento de rotação preciso é essencial.

Machining CNC:

Utilizado em máquinas CNC para rotação precisa de peças de trabalho durante as operações de fresagem, perfuração e torneamento.

Equipamento médico:

Utilizado em dispositivos médicos como sistemas de imagem, robôs cirúrgicos e automação de laboratório para posicionamento e movimento precisos.

Aeronáutica e Defesa:

Aplicado em simuladores de voo, sistemas de radar e UAVs para orientação e estabilização precisas.

Serviços de telecomunicações:

Utilizado em sistemas de posicionamento de antenas para garantir um alinhamento preciso para uma transmissão óptima do sinal.

Teste e medição:

Integrado no equipamento de ensaio para rotar amostras ou componentes para avaliar o desempenho em várias condições.

Entretenimento e Mídia:

Utilizado em equipamentos de câmera e sistemas de iluminação para movimento suave e controlado na produção de filmes e eventos ao vivo.

Equipamento industrial:

Aplicado em transportadores e sistemas de triagem em que seja necessário um movimento de rotação para um manuseio eficiente do material.

Investigação e Desenvolvimento:

Utilizado em laboratórios e instalações de investigação para instalações experimentais que exijam ajustes angulares precisos.
