Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão

Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão

Tabela rotativa oca de alta precisão

Plataforma giratória Mesa giratória oca

Tabela de plataforma giratória do atuador rotativo oco

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Máquina integrada planetária oca da série HRG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
HRG-170A máquina de integração planetária oca
Suporte de plataforma de saída:
Rolamento de rolo cruzado
Movimento de mudança:
360° ((Rotação em qualquer ângulo)
Motor correspondente (dimensão):
Servo motor de 750-1KW
Taxa de redução:
30, 50, 70, 100
Torque de saída nominal:
112 Nm
Torque máximo de aceleração:
201.6NM
Torque de parada de emergência:
336NM
Temperatura de funcionamento:
-10°C~90°C
Nível de produção:
IP65
Nível de ruído:
≤ 65 dB
Termos de pagamento e envio
Quantidade de ordem mínima
a ser negociado
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto
Série HRG 170ATabela rotativa integrada planetária oca

Uma plataforma rotativa oca com caixa de engrenagens planetária é um sistema mecânico que combina uma estrutura rotacional oca com uma caixa de engrenagens planetária para um movimento preciso.O projeto oco permite o fácil encaminhamento de cabos ou fluidos, enquanto a caixa de engrenagens planetária fornece alto torque e redução de reação, permitindo um movimento de rotação suave e preciso.e sistemas automatizados.

Características fundamentais

Alta precisão:

Acontece uma precisão de posicionamento repetido de menos de 5 segundos de arco, garantindo um desempenho confiável em aplicações exigentes.

Alta rigidez:

Apoiada por rolamentos de rolos cruzados de precisão, a plataforma pode suportar forças radiais, axiais e de reversão significativas, proporcionando mais de dez vezes a rigidez dos rolamentos tradicionais.

Compatibilidade flexível do motor:

Facilmente configurável para acomodar várias marcas e tipos de motores, incluindo servo e motores passo a passo, através de flanges e eixos de entrada personalizáveis.



Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 0ModeloModeloModeloRelação
Tabela rotativa ocaRedutor planetário

HRG170A

HRG170HA090

3, 5, 7, 10

Parâmetro de desempenho

HRG170A
Suporte de plataforma de saídaRolamentos de rolos cruzadosVelocidade de saída admissível200 rpmInércia de rotação27619x10-6 kg.m2
Movimento de mudança360° ((Rotação em qualquer ângulo)Precisão de posicionamento repetitivo± 15 segundos de arcoPrecisão de posicionamento≤ 30 segundos de arco
Motor correspondente (dimensão)Servo motor de 750-1KW
Φ14-Φ50-Φ70-M4
Carga axial admissível3000NLubrificaçãoGordura sintética
Taxa de redução305070100Carga radial admissível2000Ntemperatura de funcionamento-10°C~90°C
Torque de saída nominal112 NMParalelismo da plataforma de saída0.02 mmVida de serviço20000h
Torque máximo de aceleração201.6NMDescolagem da superfície da plataforma de saída0.01 mmNível de produçãoIP65
Torque de parada de emergência336NMDesvio da plataforma de saída Excircle0.01 mmNível de ruído≤ 65 dB

Imagens detalhadas

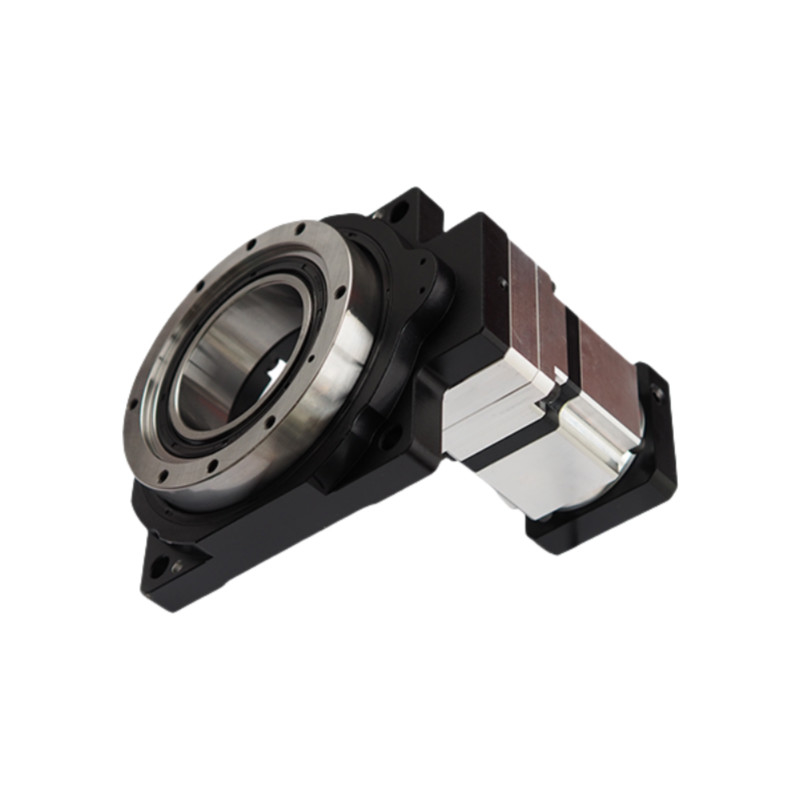

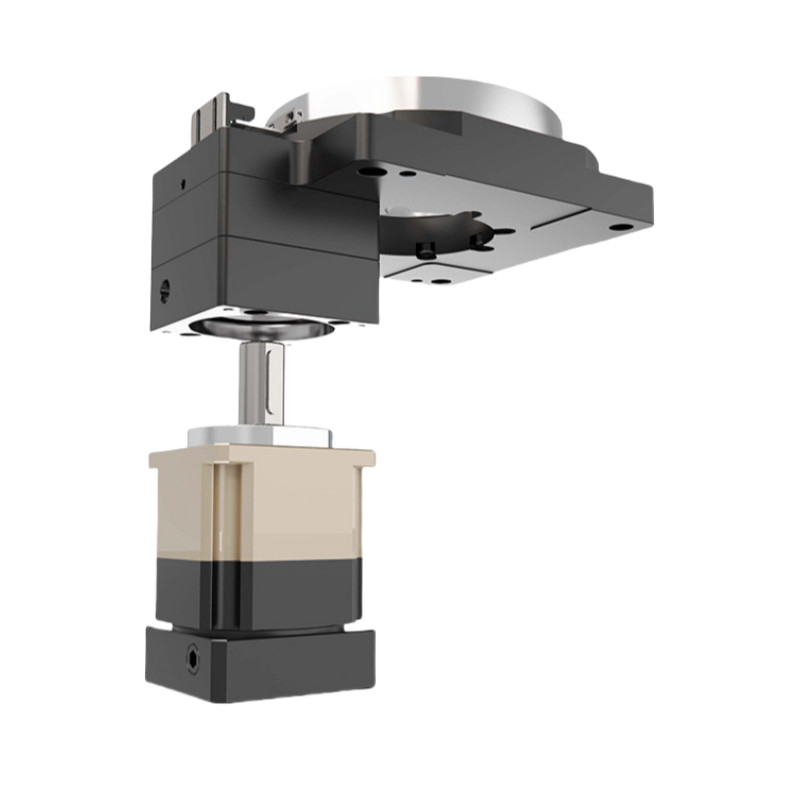

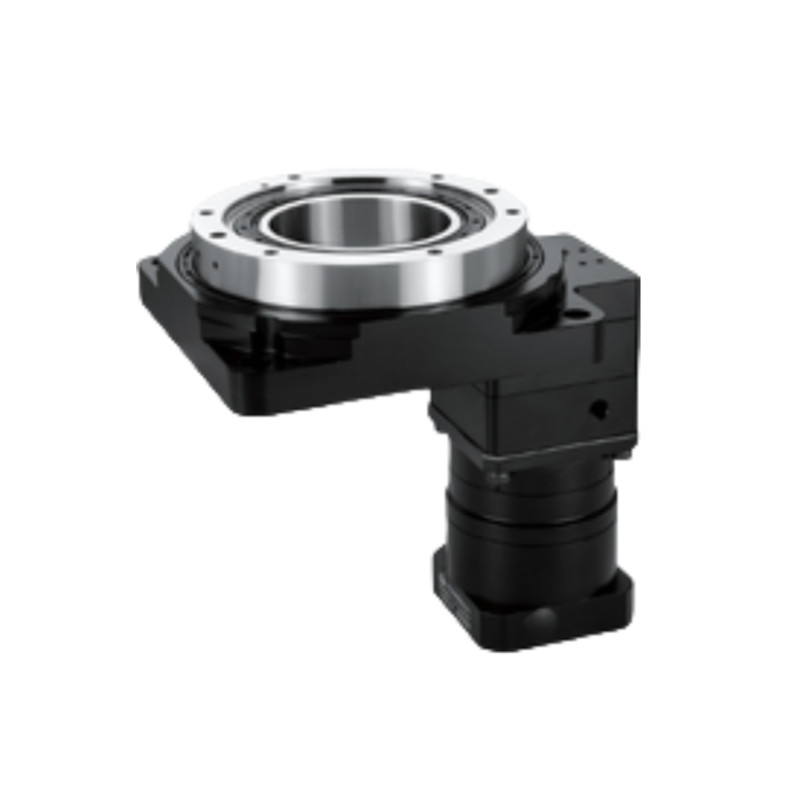

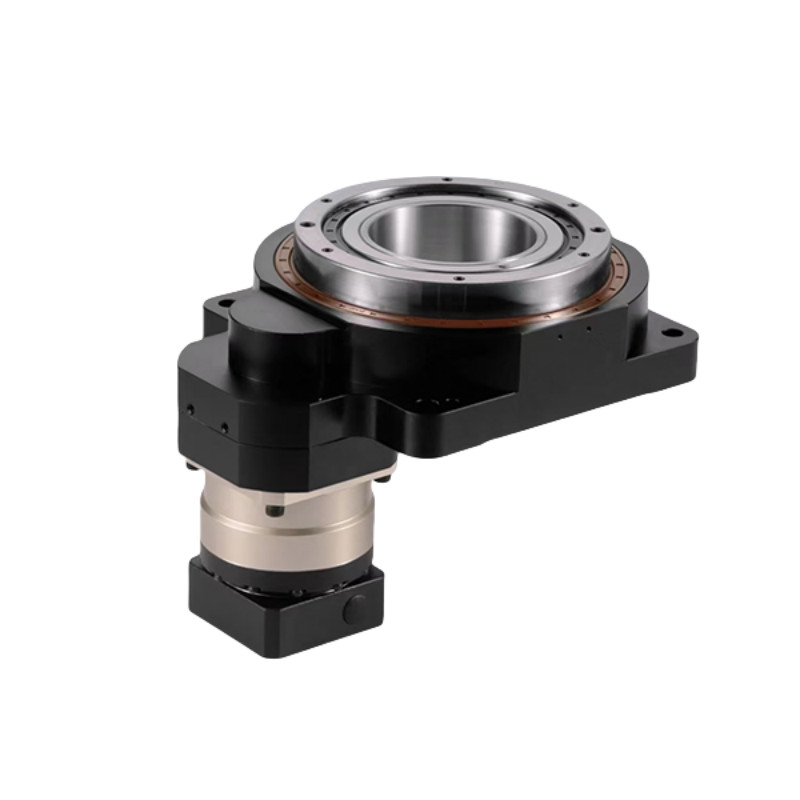

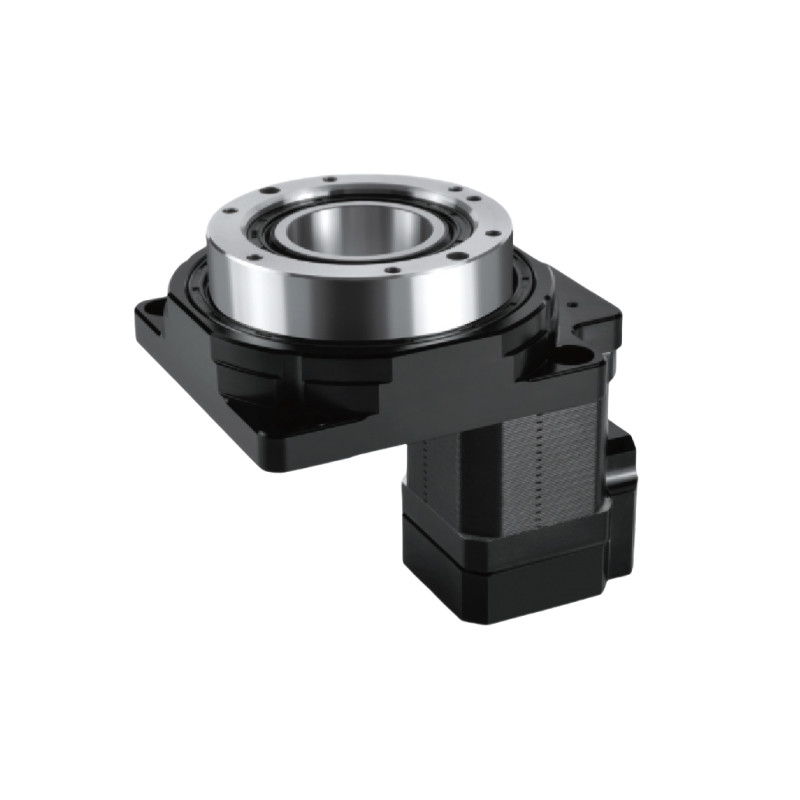

Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 1Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 2Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 3Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 4

Desenhos

Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 5
Aplicações da plataforma rotativa oca

Robótica:

Utilizado em braços e manipuladores robóticos para posicionamento e movimento precisos em tarefas de montagem e manuseio de materiais.

Sistemas de automação:

Integrado em linhas de produção automatizadas para tarefas como triagem, embalagem e paletização, onde o movimento de rotação preciso é essencial.

Machining CNC:

Utilizado em máquinas CNC para rotação precisa de peças de trabalho durante as operações de fresagem, perfuração e torneamento.

Equipamento médico:

Utilizado em dispositivos médicos como sistemas de imagem, robôs cirúrgicos e automação de laboratório para posicionamento e movimento precisos.

Aeronáutica e Defesa:

Aplicado em simuladores de voo, sistemas de radar e UAVs para orientação e estabilização precisas.

Serviços de telecomunicações:

Utilizado em sistemas de posicionamento de antenas para garantir um alinhamento preciso para uma transmissão óptima do sinal.
Embalagem e transporte

Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão 6
