Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus

Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus

Mesa rotativa oculta de 360 graus

Tabela rotativa oca de alta precisão

Tabela rotativa oculta de ângulo reto

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Tabela rotativa oculta de ângulo reto

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
HRG-170Z Quadro rotativo oculto de ângulo reto
Suporte de plataforma de saída:
Rolamento de rolo cruzado
Movimento de mudança:
360° ((Rotação em qualquer ângulo)
Motor correspondente (dimensão):
Servo motor de 750-1KW
Carga axial admissível:
3000Nm
Carga radial admissível:
2000Nm
Taxa de redução:
20, 30, 50
Temperatura de funcionamento:
-10°C~90°C
Nível de produção:
IP65
Nível de ruído:
≤ 65 dB
Lubrificação:
Gordura sintética
Termos de pagamento e envio
Quantidade de ordem mínima
a ser negociado
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto
Série HRG 170ZTabela rotativa oculta de ângulo reto

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

A adoção do equipamento de engrenagem em espiral superior projetado para corpo macio e o design otimizado da superfície do dente de contato torna a carga uniforme e permite uma alta potência de torque.Quando combinado com o redutor planetário, a relação de engrenagem deve aumentar, atingindo até 1:50.

Principais componentes

Placa de base: A fundação que sustenta todo o conjunto e permite a sua montagem em máquinas.

Mecanismo rotativo: Inclui engrenagens ou motores que permitem a rotação de 360 graus da mesa.

Cabeça oculta: A secção oca central que permite a passagem de ferramentas, líquido de arrefecimento ou cabos.

Top da mesa: A superfície sobre a qual são colocadas as peças de trabalho, muitas vezes com ranhuras em T para fixação.

Mecanismo de regulação do ângulo: Permite uma inclinação precisa da mesa para alcançar as posições de usinagem desejadas.

Sistema de rolamentos: proporciona uma rotação suave e estabilidade durante o funcionamento.

Sistema de controlo: Pode incluir leituras digitais ou integração CNC para posicionamento e movimento precisos.

Características fundamentais

Rolamentos de precisão: Assegura uma rotação suave e uma alta precisão.

Velocidade ajustável: Permite a variação das velocidades de rotação com base nas necessidades de usinagem.

Integração de controlo: Pode ser ligado a comandos CNC para movimentos programados.



Parâmetro de desempenho

Parâmetro de desempenho HRG170Z
Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 27619x10-6 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Servo motor de 750-1KW
F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1
Carga axial admissível 3000N Lubrificação Gordura sintética
Taxa de redução 20 30 50 Carga radial admissível 2000N temperatura de funcionamento ¥-10°C~90°C
Torque de saída nominal 55NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 110NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 165 NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB

Imagens detalhadas

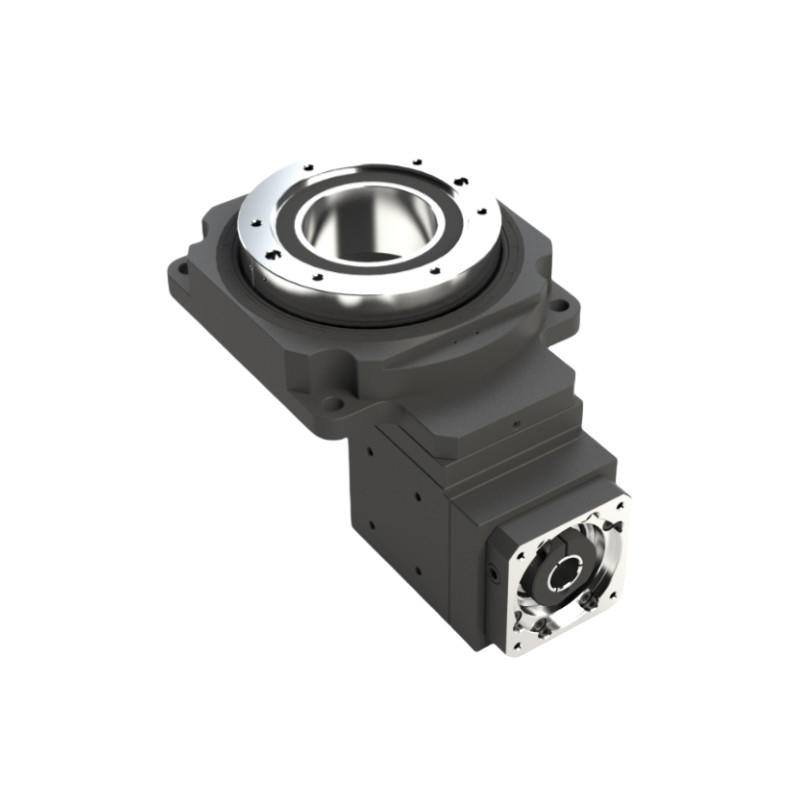

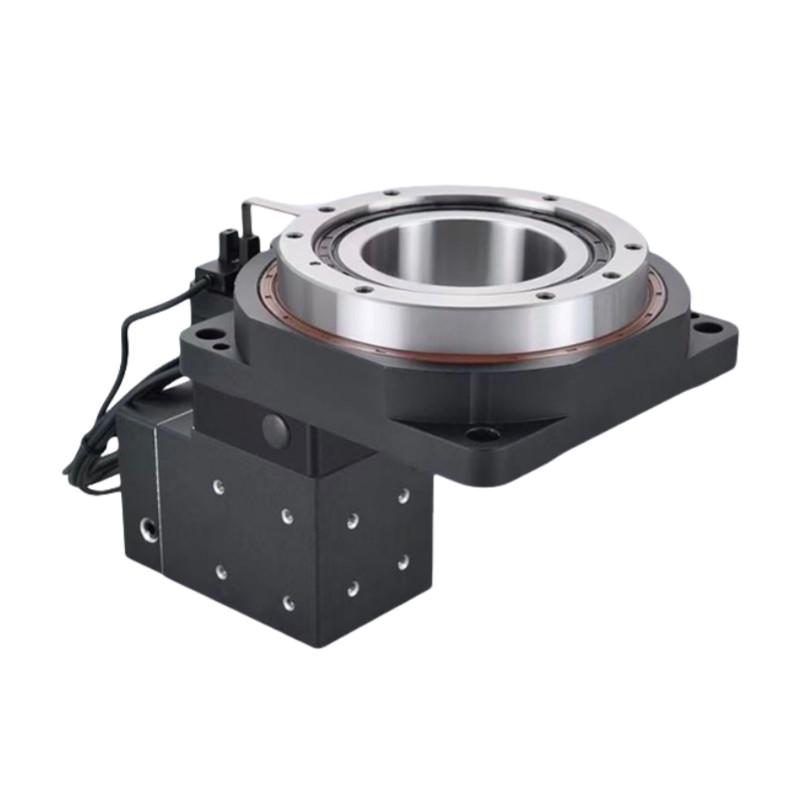

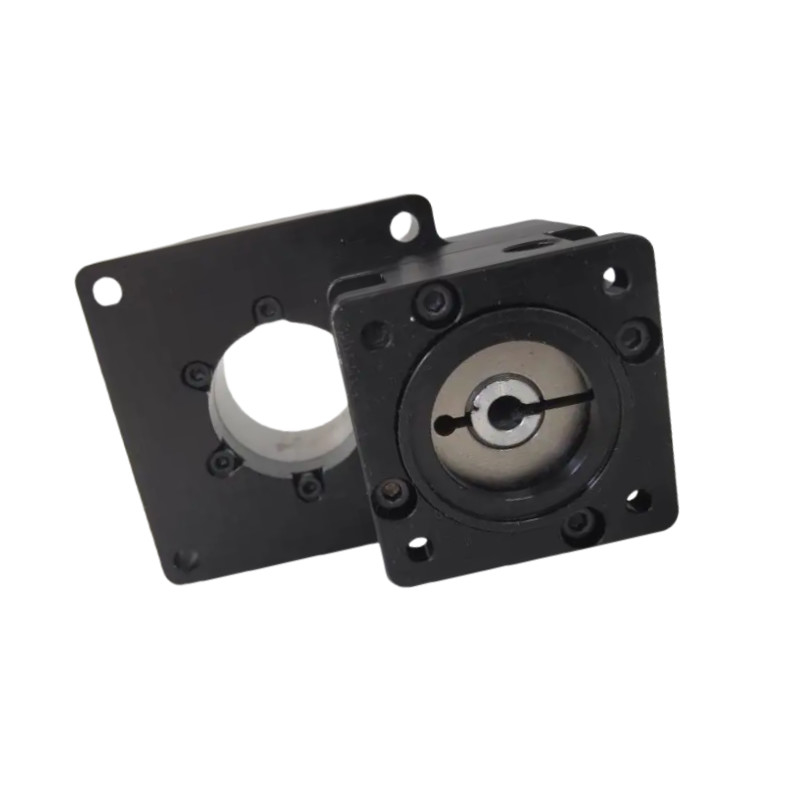

Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus 0 Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus 1 Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus 2

Desenhos

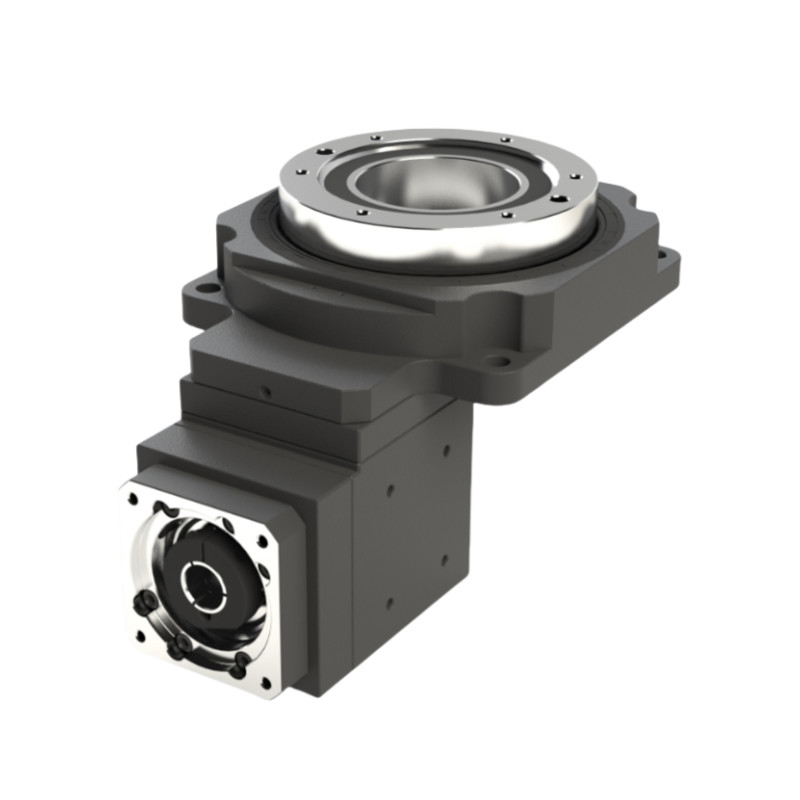

Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus 3
Aplicações da plataforma rotativa oca

Moagem CNC: Permite a usinagem precisa em múltiplos ângulos sem reposicionar a peça.

Operações de montagem: facilita a montagem de peças complexas, permitindo um fácil acesso a partir de diferentes ângulos.

Inspecção: Utilizado no controlo de qualidade para rotar componentes para inspecção completa.

Sistemas automatizados: Integra-se com braços robóticos para tarefas como solda ou pintura.


Embalagem e transporte

Tabela rotativa de ângulo reto oca de alta precisão de rotação de 360 graus 4
