Lugar de origem:
China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Máquina integrada planetária oca da série HRG
Uma plataforma rotativa oca com caixa de engrenagens planetária é um sistema mecânico que combina uma estrutura rotacional oca com uma caixa de engrenagens planetária para um movimento preciso.O projeto oco permite o fácil encaminhamento de cabos ou fluidos, enquanto a caixa de engrenagens planetária fornece alto torque e redução de reação, permitindo um movimento de rotação suave e preciso.e sistemas automatizados.
Principais componentes
Base: A plataforma robusta que sustenta toda a montagem.
Plataforma rotativa: Parte que segura a peça de trabalho e que pode girar em torno de um eixo vertical ou horizontal.
Mecanismo de accionamento: Isto inclui motores (servo ou passo), engrenagens e cintos que proporcionam a rotação e o posicionamento.
Sistema de indexação: Isto permite um posicionamento preciso, muitas vezes usando pinos ou detentores para bloquear a mesa no lugar em ângulos específicos.
Sistema de controlo: Eletrônicos que gerenciam o movimento, incluindo controladores, sensores e interfaces de usuário para programação.
Rolamentos: permitir uma rotação suave da mesa, minimizando o atrito.
Características de montagem: ranhuras ou furos para fixação de fixadores ou ferramentas, garantindo a firmeza da peça de trabalho.
Fornecimento de energia: Fornece a potência necessária para o mecanismo de accionamento e para os comandos.
Rotação de 360 graus: Fornece a capacidade de girar uma peça de trabalho para usinagem multifacetada.
Controle de precisão: Frequentemente equipados com leituras digitais ou codificadores para posicionamento preciso.
Versatilidade: Adequado para uma ampla gama de aplicações, desde geometrias simples até complexas.
Mecanismo de fixação: Fixa firmemente as peças de trabalho durante o funcionamento para garantir a estabilidade.
![]() |
Modelo | Modelo | Modelo | Relação |
Tabela rotativa oca | Redutor planetário | |||
HRG280A |
HRG280 | HA115 |
3, 5, 7, 10 |
Parâmetro de desempenho
HRG280A | ||||||||
Suporte de plataforma de saída | Rolamentos de rolos cruzados | Velocidade de saída admissível | 250 rpm | Inércia de rotação | 27619x10-6 kg.m2 | |||
Movimento de mudança | 360° ((Rotação em qualquer ângulo) | Precisão de posicionamento repetitivo | ± 15 segundos de arco | Precisão de posicionamento | ≤ 30 segundos de arco | |||
Motor correspondente (dimensão) | Servo motor de 750-1KW Φ14-Φ50-Φ70-M4 |
Carga axial admissível | 7000N | Lubrificação | Gordura sintética | |||
Taxa de redução | 30 | 50 | 70 | 100 | Carga radial admissível | 3500 N | temperatura de funcionamento | -10°C~90°C |
Torque de saída nominal | 120 NM | Paralelismo da plataforma de saída | 0.02 mm | Vida de serviço | 20000h | |||
Torque máximo de aceleração | 216 NM | Descolagem da superfície da plataforma de saída | 0.01 mm | Nível de produção | IP65 | |||
Torque de parada de emergência | 600NM | Desvio da plataforma de saída Excircle | 0.01 mm | Nível de ruído | ≤ 65 dB |

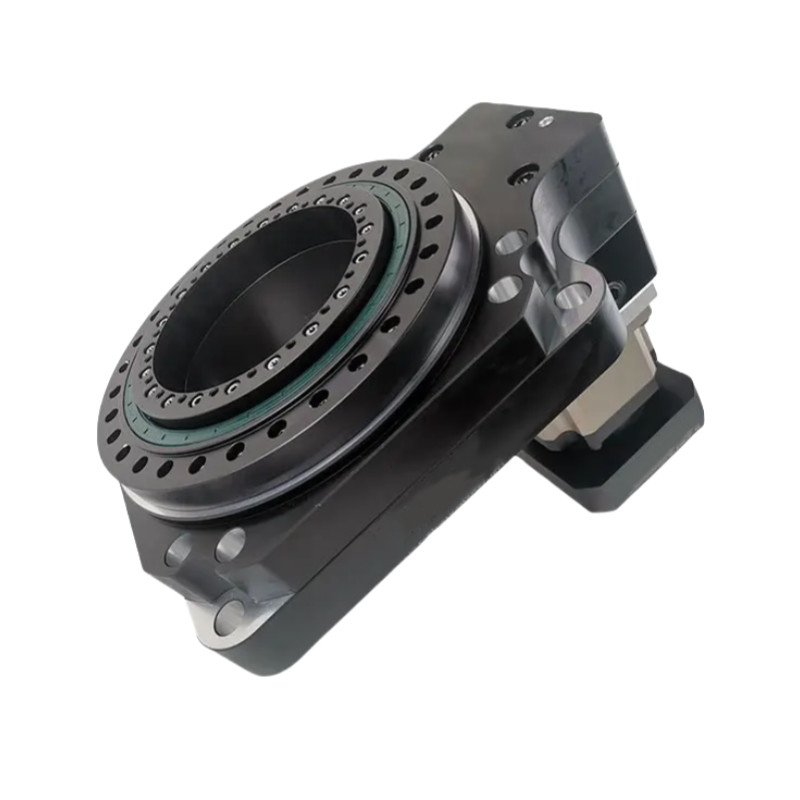

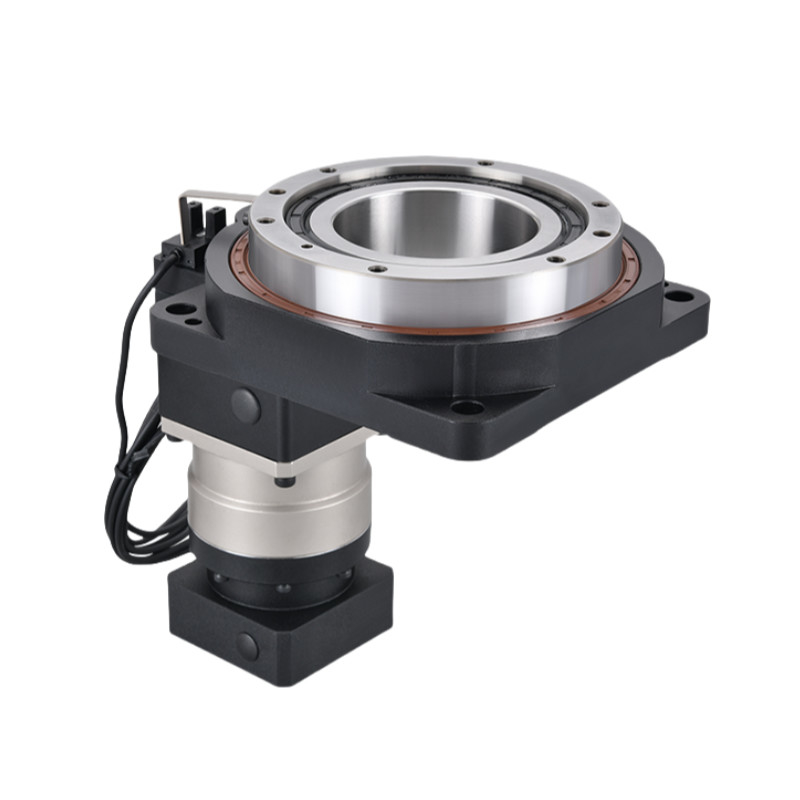

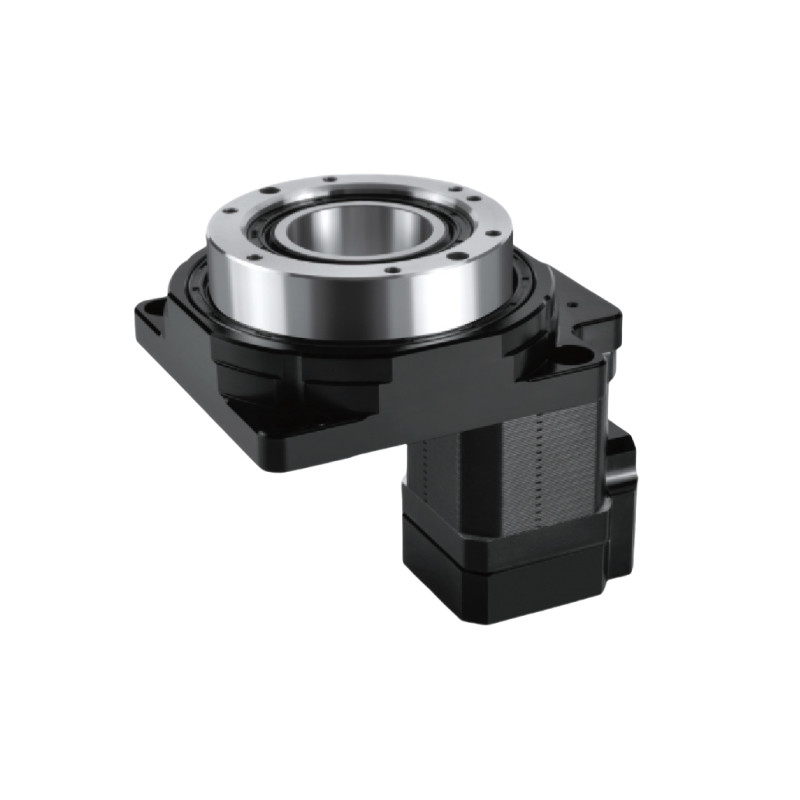

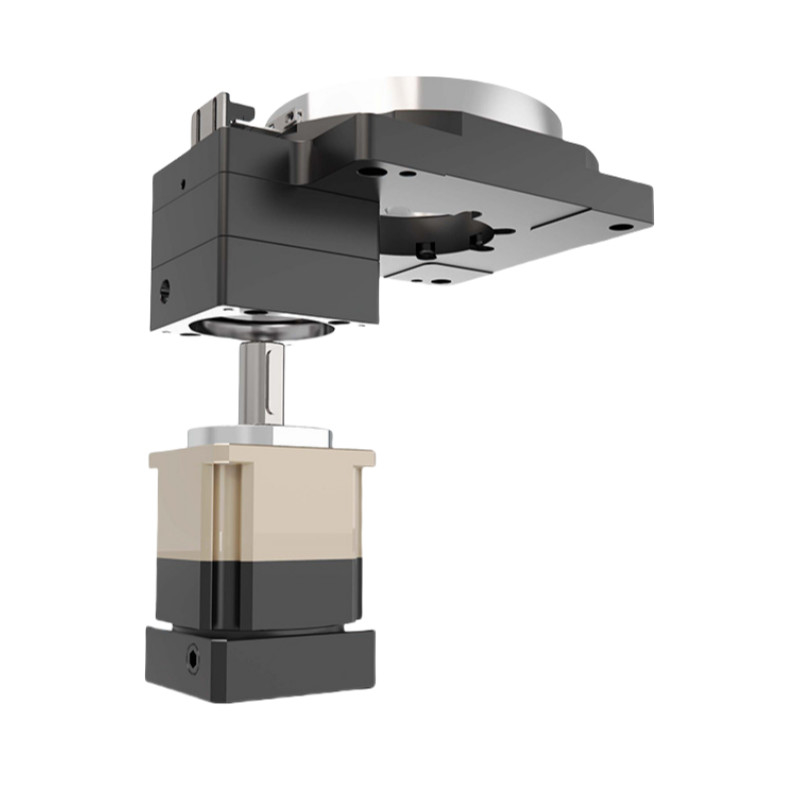

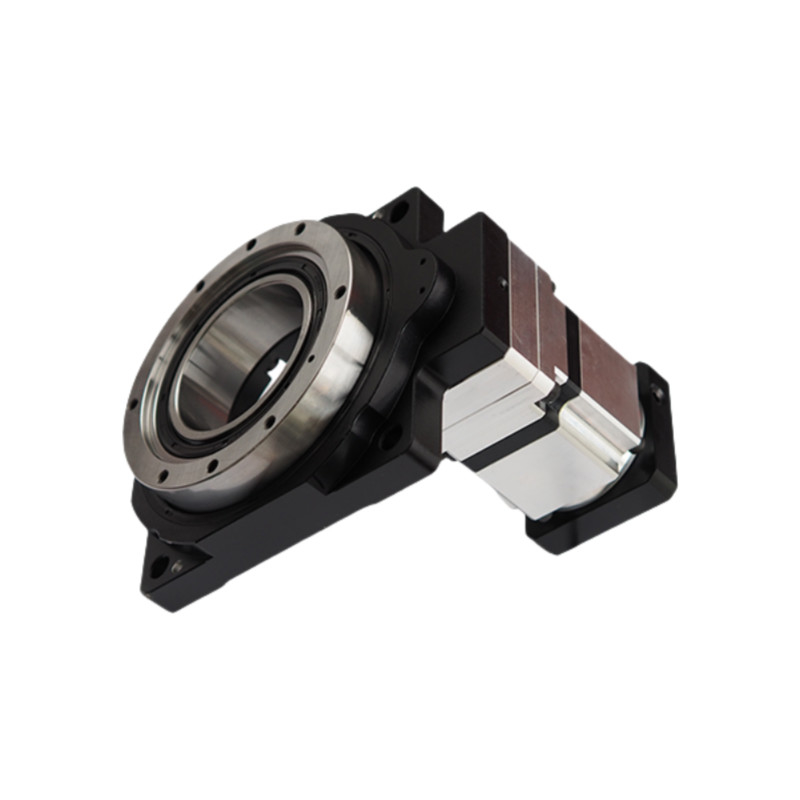

Imagens detalhadas
![]() |
![]() |
![]() |
![]() |
Desenhos
Aplicações da plataforma rotativa oca
Partes de usinagem: Ideal para criar formas e desenhos complexos.
Fabricação de ferramentas: Utilizado na fabricação de ferramentas e matrizes.
ReuniãoAjuda no alinhamento e posicionamento dos componentes durante os processos de montagem.
