Lugar de origem:
China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Série HRG
Uma plataforma rotativa oca é um dispositivo mecânico projetado para facilitar um movimento de rotação preciso enquanto apresenta uma abertura central que permite a passagem de cabos, tubos ou outros componentes.Esta concepção inovadora permite uma integração eficiente em vários sistemas, reduzindo a desordem e melhorando a funcionalidade em aplicações como robótica, automação e usinagem CNC.permitindo uma elevada capacidade de cargaA sua versatilidade torna-o adequado para uma ampla gama de indústrias que exigem um movimento de rotação confiável e controlado.
Alta precisão:
Acontece uma precisão de posicionamento repetido de menos de 5 segundos de arco, garantindo um desempenho confiável em aplicações exigentes.
Alta rigidez:
Apoiada por rolamentos de rolos cruzados de precisão, a plataforma pode suportar forças radiais, axiais e de reversão significativas, proporcionando mais de dez vezes a rigidez dos rolamentos tradicionais.
Compatibilidade flexível do motor:
Facilmente configurável para acomodar várias marcas e tipos de motores, incluindo servo e motores passo a passo, através de flanges e eixos de entrada personalizáveis.
Torque de saída eficiente:
Utiliza um mecanismo de redução de engrenagem helicoidal de um estágio para aumentar o binário de saída, com engrenagens classificadas abaixo do nível 5 para precisão.
Construção robusta:
Construído para suportar uma variedade de tensões operacionais, mantendo um alto desempenho, tornando-o adequado para aplicações industriais e de automação.
|
Modelo | Especificações | Diâmetro oco | Relação |
| (mm) | (mm) | |||
|
HRG280-10K |
280 | 150 |
10 |
Parâmetro de desempenho
| HRG280-10K | ||||||
| Suporte de plataforma de saída | Rolamentos de rolos cruzados | Velocidade de saída admissível | 200 rpm | Inércia de rotação | 361220x10-7 kg.m2 | |
| Movimento de mudança | 360° ((Rotação em qualquer ângulo) | Precisão de posicionamento repetitivo | ± 15 segundos de arco | Precisão de posicionamento | ≤ 30 segundos de arco | |
| Motor correspondente (dimensão) | F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 - F1 | Carga axial admissível | 3000N | Lubrificação | Gordura sintética | |
| Taxa de redução | 10 | Carga radial admissível | 2000N | temperatura de funcionamento | ¥-10°C~90°C | |
| Torque de saída nominal | 120 NM | Paralelismo da plataforma de saída | 0.02 mm | Vida de serviço | 20000h | |
| Torque máximo de aceleração | 240NM | Descolagem da superfície da plataforma de saída | 0.01 mm | Nível de produção | IP65 | |
| Torque de parada de emergência | 360NM | Desvio da plataforma de saída Excircle | 0.01 mm | Nível de ruído | ≤ 65 dB | |

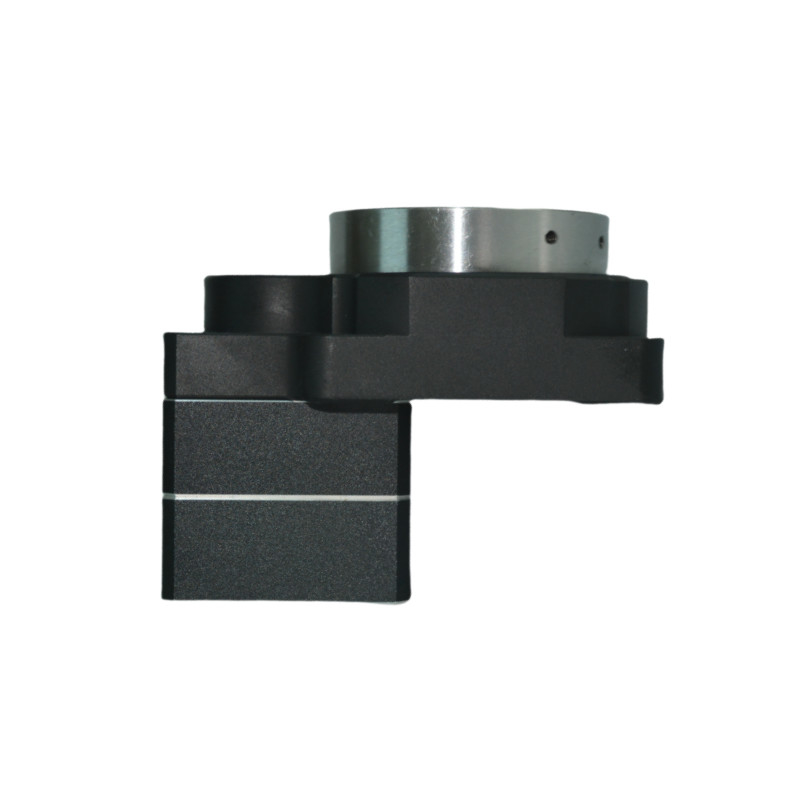

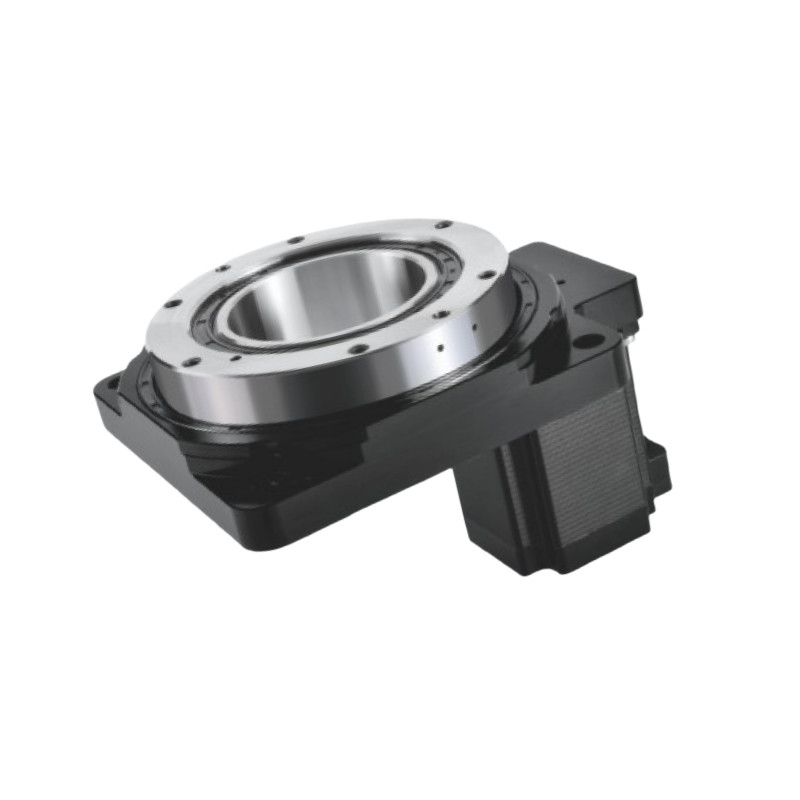

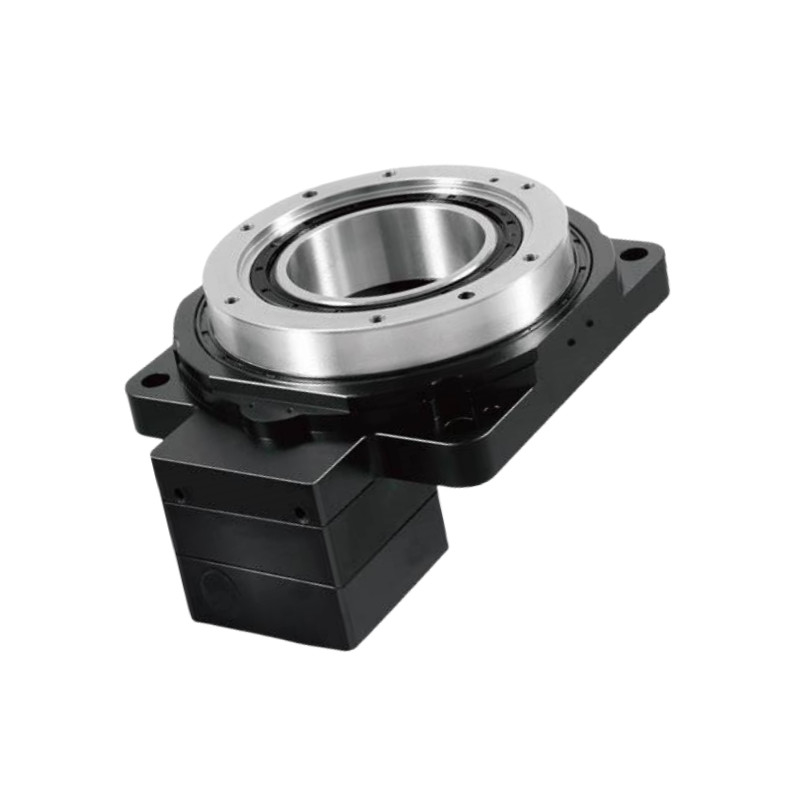

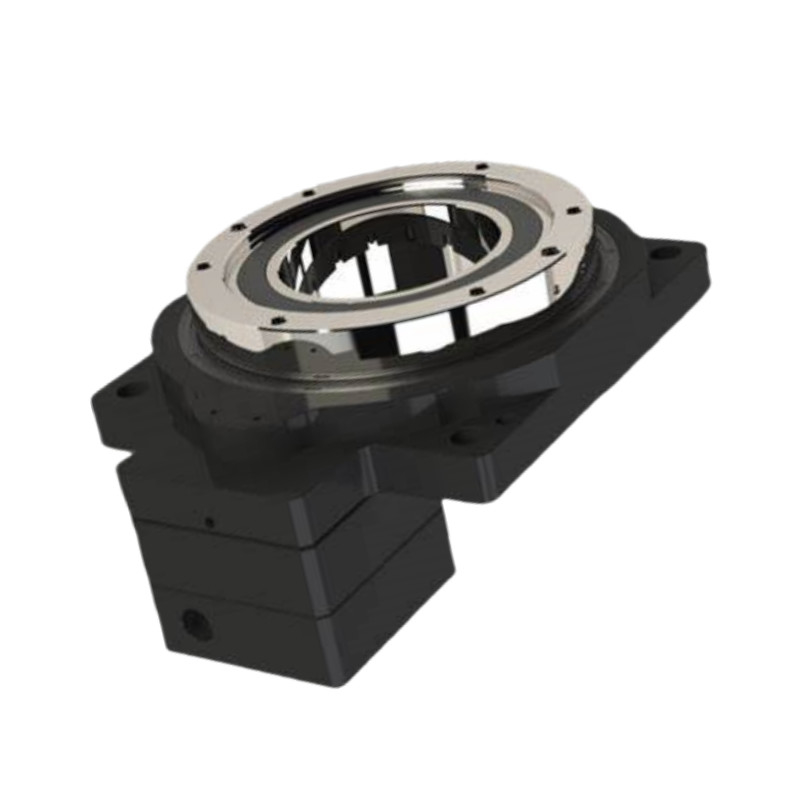

Imagens detalhadas
|
|
|
|
Desenhos
Instruções de instalação da mesa rotativa oca
Aplicações da plataforma rotativa oca
Robótica:
Utilizado em braços e manipuladores robóticos para posicionamento e movimento precisos em tarefas de montagem e manuseio de materiais.
Sistemas de automação:
Integrado em linhas de produção automatizadas para tarefas como triagem, embalagem e paletização, onde o movimento de rotação preciso é essencial.
Machining CNC:
Utilizado em máquinas CNC para rotação precisa de peças de trabalho durante as operações de fresagem, perfuração e torneamento.
Equipamento médico:
Utilizado em dispositivos médicos como sistemas de imagem, robôs cirúrgicos e automação de laboratório para posicionamento e movimento precisos.
Aeronáutica e Defesa:
Aplicado em simuladores de voo, sistemas de radar e UAVs para orientação e estabilização precisas.
Serviços de telecomunicações:
Utilizado em sistemas de posicionamento de antenas para garantir um alinhamento preciso para uma transmissão óptima do sinal.
Teste e medição:
Integrado no equipamento de ensaio para rotar amostras ou componentes para avaliar o desempenho em várias condições.
Entretenimento e Mídia:
Utilizado em equipamentos de câmera e sistemas de iluminação para movimento suave e controlado na produção de filmes e eventos ao vivo.
Equipamento industrial:
Aplicado em transportadores e sistemas de triagem em que seja necessário um movimento de rotação para um manuseio eficiente do material.
Investigação e Desenvolvimento:
Utilizado em laboratórios e instalações de investigação para instalações experimentais que exijam ajustes angulares precisos.
