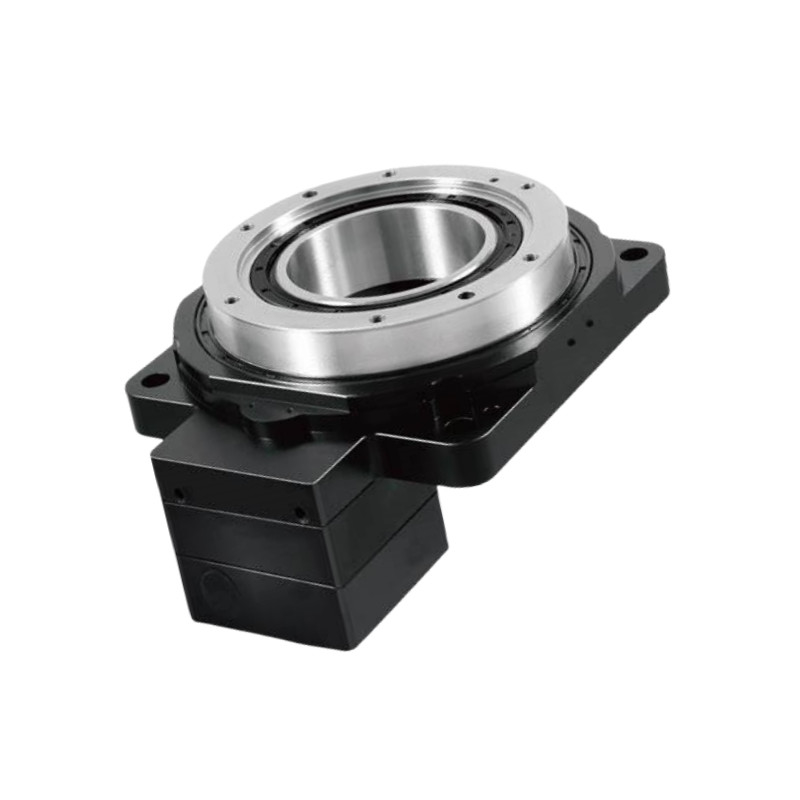

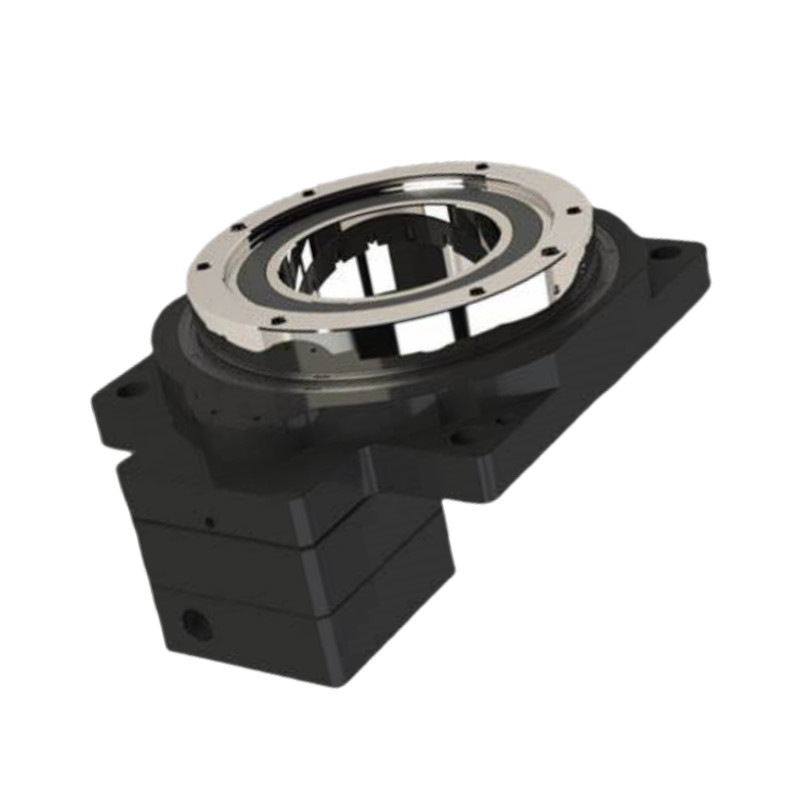

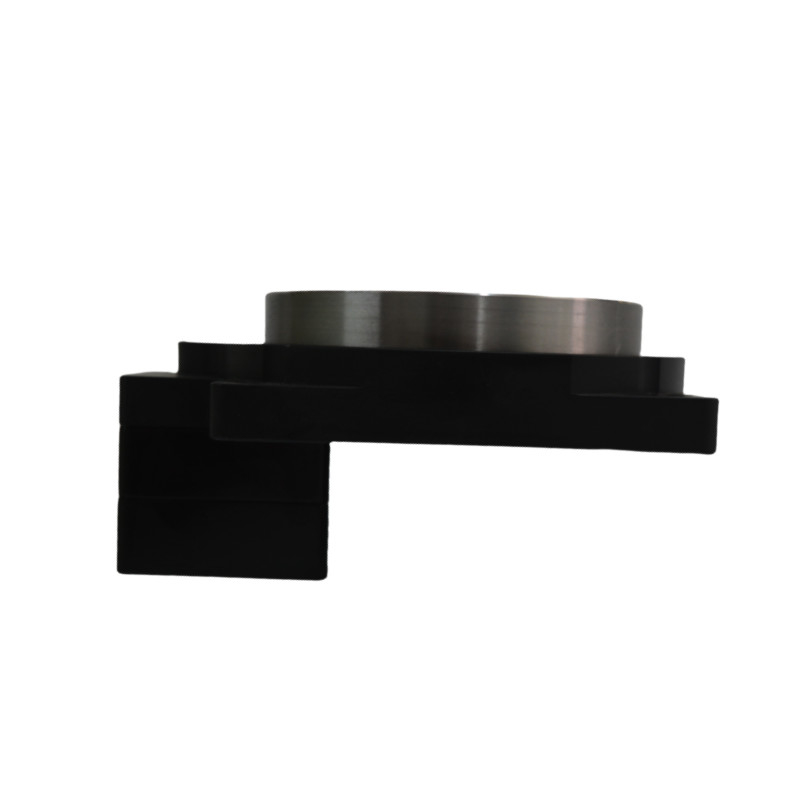

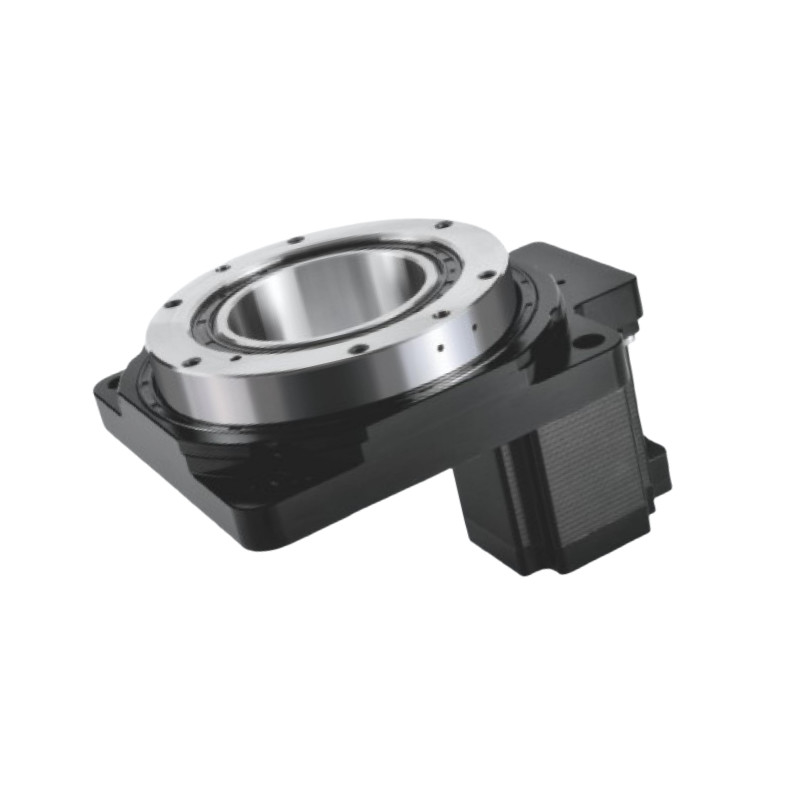

Relação de precisão de baixo ruído e alto binário 18 Engrenagem de mesa rotativa Direção Posicionamento preciso Plataforma rotativa oca

Relação de precisão de baixo ruído e alto binário 18 Engrenagem de mesa rotativa Direção Posicionamento preciso Plataforma rotativa oca

Plataforma giratória oca de baixo ruído

Plataforma giratória oculta de alto binário

Plataforma de rotação oculta de razão de precisão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série HRG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
HRG 200 Mesa giratória oca
Suporte de plataforma de saída:
Rolamento de rolo cruzado
Movimento de mudança:
360° ((Rotação em qualquer ângulo)
Motor correspondente (dimensão):
Φ19-Φ70-Φ90-M6
Taxa de redução:
10, 18
Torque de saída nominal:
112 Nm
Torque máximo de aceleração:
201.6NM
Torque de parada de emergência:
336NM
Temperatura de funcionamento:
-10°C~90°C
Nível de produção:
IP65
Nível de ruído:
≤ 65 dB
Termos de pagamento e envio
Quantidade de ordem mínima
a ser negociado
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto
Série HRG 200Tabela rotativa oca

A plataforma rotativa oca é um dispositivo mecânico projetado para fornecer um movimento de rotação preciso, permitindo a passagem de cabos, tubos ou outros componentes através de seu centro.Este design único oferece várias vantagens, incluindo uma maior versatilidade e conveniência em várias aplicações.

Estrutura de uma plataforma rotativa oca

Quadro de base:

O suporte fundamental que abriga todos os outros componentes, fornece estabilidade e rigidez a toda a montagem.

Disco giratório:

A plataforma principal que gira em torno de um eixo central. É onde as peças de trabalho são montadas e é tipicamente projetada para alta precisão.

Centro Vazio:

A abertura central que permite a passagem de cabos, tubos ou outros componentes, permitindo instalações mais limpas e encaminhamento mais fácil.

Rolamentos de rolos cruzados:

Rolamentos de precisão que suportam o disco giratório. Sua configuração permite uma alta capacidade de carga e rigidez, garantindo uma rotação suave.

Mecanismo de accionamento:

Isto inclui o motor (geralmente um servo ou motor passo a passo) e engrenagens associadas (como engrenagens helicoidais) que fornecem o binário necessário e controle para a rotação.

Mecanismo de autorização ajustável:

Um sistema que permite o ajuste fino da lacuna entre as engrenagens para minimizar a reação e melhorar a precisão de posicionamento.

Eje de entrada e flange:

Componentes que conectam o motor à plataforma. Interfaces personalizáveis permitem a compatibilidade com várias marcas e tipos de motor.

Interface de controlo:

Componentes ou sistemas eletrónicos que controlam o funcionamento do motor, fornecendo controlo da velocidade de rotação, direcção e posicionamento.

Pontos de montagem:

Localizações na plataforma para a fixação de peças de trabalho ou acessórios, garantindo a estabilidade durante o funcionamento.



Parâmetro de desempenho

HRG200-10K
Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 27169x10-6 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Φ19-Φ70-Φ90-M6 Carga axial admissível 4000N Lubrificação Gordura sintética
Taxa de redução 10 Carga radial admissível 2500 N temperatura de funcionamento -10°C~90°C
Torque de saída nominal 112 NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 201.6NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 336NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB
HRG200-18K
Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 27169x10-6 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Φ19-Φ70-Φ90-M6 Carga axial admissível 4000N Lubrificação Gordura sintética
Taxa de redução 18 Carga radial admissível 2500 N temperatura de funcionamento -10°C~90°C
Torque de saída nominal 85 NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 153 NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 680NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB


Desenhos

Relação de precisão de baixo ruído e alto binário 18 Engrenagem de mesa rotativa Direção Posicionamento preciso Plataforma rotativa oca 0Relação de precisão de baixo ruído e alto binário 18 Engrenagem de mesa rotativa Direção Posicionamento preciso Plataforma rotativa oca 1

Instruções de instalação da mesa rotativa oca

Relação de precisão de baixo ruído e alto binário 18 Engrenagem de mesa rotativa Direção Posicionamento preciso Plataforma rotativa oca 2

Aplicações da plataforma rotativa oca

Robótica:

Utilizado em braços e manipuladores robóticos para posicionamento e movimento precisos em tarefas de montagem e manuseio de materiais.

Sistemas de automação:

Integrado em linhas de produção automatizadas para tarefas como triagem, embalagem e paletização, onde o movimento de rotação preciso é essencial.

Machining CNC:

Utilizado em máquinas CNC para rotação precisa de peças de trabalho durante as operações de fresagem, perfuração e torneamento.

Equipamento médico:

Utilizado em dispositivos médicos como sistemas de imagem, robôs cirúrgicos e automação de laboratório para posicionamento e movimento precisos.

Aeronáutica e Defesa:

Aplicado em simuladores de voo, sistemas de radar e UAVs para orientação e estabilização precisas.

Serviços de telecomunicações:

Utilizado em sistemas de posicionamento de antenas para garantir um alinhamento preciso para uma transmissão óptima do sinal.

Teste e medição:

Integrado no equipamento de ensaio para rotar amostras ou componentes para avaliar o desempenho em várias condições.

Entretenimento e Mídia:

Utilizado em equipamentos de câmera e sistemas de iluminação para movimento suave e controlado na produção de filmes e eventos ao vivo.

Equipamento industrial:

Aplicado em transportadores e sistemas de triagem em que seja necessário um movimento de rotação para um manuseio eficiente do material.

Investigação e Desenvolvimento:

Utilizado em laboratórios e instalações de investigação para instalações experimentais que exijam ajustes angulares precisos.
