Série HRG 170Tabela rotativa oca
A plataforma rotativa oca é um dispositivo mecânico projetado para fornecer um movimento de rotação preciso, permitindo a passagem de cabos, tubos ou outros componentes através de seu centro.Este design único oferece várias vantagens, incluindo uma maior versatilidade e conveniência em várias aplicações.
Características essenciais
Design oco:
A abertura central permite o encaminhamento de cabos, mangueiras ou outros elementos, reduzindo a desordem e simplificando a instalação em espaços confinados.
Movimento de precisão:
Projetada para alta precisão, a plataforma pode atingir tolerâncias de posicionamento repetido de menos de 5 segundos de arco, tornando-a adequada para aplicações que exigem movimentos exatos.
Construção robusta:
Muitas vezes apoiada por rolamentos de rolos cruzados de alta qualidade, a plataforma pode suportar cargas e forças significativas, proporcionando uma rigidez e estabilidade excepcionais.
Compatibilidade flexível:
Projetado para acomodar vários tipos de motores, incluindo servo e motores passo a passo, através de flanges e eixos de entrada personalizáveis.
Aplicações:
Comumente usado em robótica, automação, usinagem CNC, equipamentos médicos e muitos outros campos que exigem um movimento de rotação confiável e preciso.
 |
Modelo |
Especificações |
Diâmetro oco |
Relação |
| (mm) |
(mm) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Parâmetro de desempenho
| HRG170-10/18K |
| Suporte de plataforma de saída |
Rolamentos de rolos cruzados |
Velocidade de saída admissível |
200 rpm |
Inércia de rotação |
27619x10-6 kg.m2 |
| Movimento de mudança |
360° ((Rotação em qualquer ângulo) |
Precisão de posicionamento repetitivo |
± 15 segundos de arco |
Precisão de posicionamento |
≤ 30 segundos de arco |
| Motor correspondente (dimensão) |
Φ19-Φ70-Φ90-M6 |
Carga axial admissível |
3000N |
Lubrificação |
Gordura sintética |
| Taxa de redução |
10 |
18 |
Carga radial admissível |
2000N |
temperatura de funcionamento |
¥-10°C~90°C |
| Torque de saída nominal |
55NM |
45 NM |
Paralelismo da plataforma de saída |
0.02 mm |
Vida de serviço |
20000h |
| Torque máximo de aceleração |
99NM |
81NM |
Descolagem da superfície da plataforma de saída |
0.01 mm |
Nível de produção |
IP65 |
| Torque de parada de emergência |
165 NM |
135 NM |
Desvio da plataforma de saída Excircle |
0.01 mm |
Nível de ruído |
≤ 65 dB |

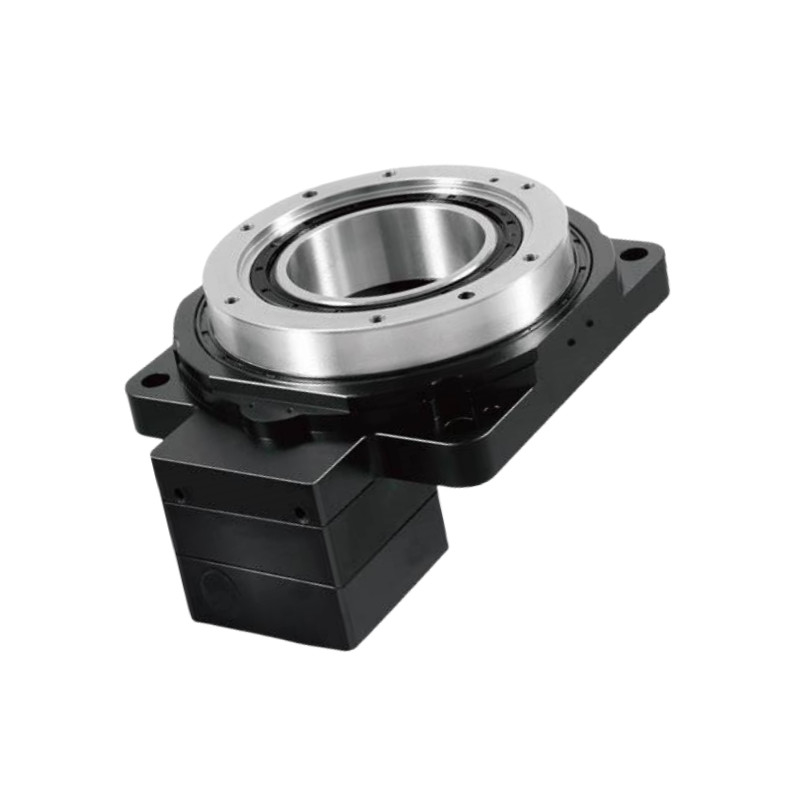

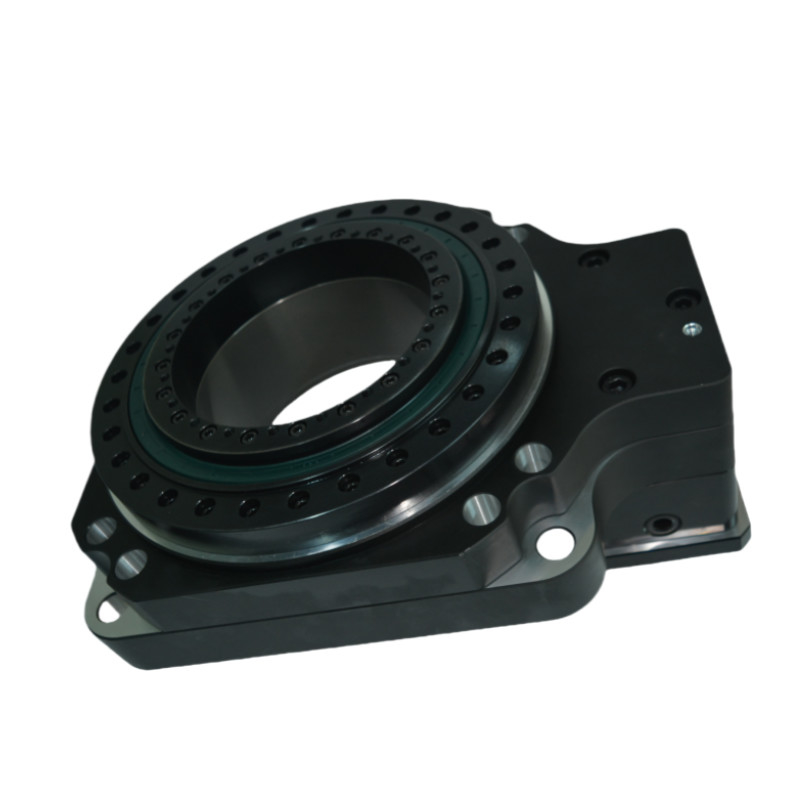

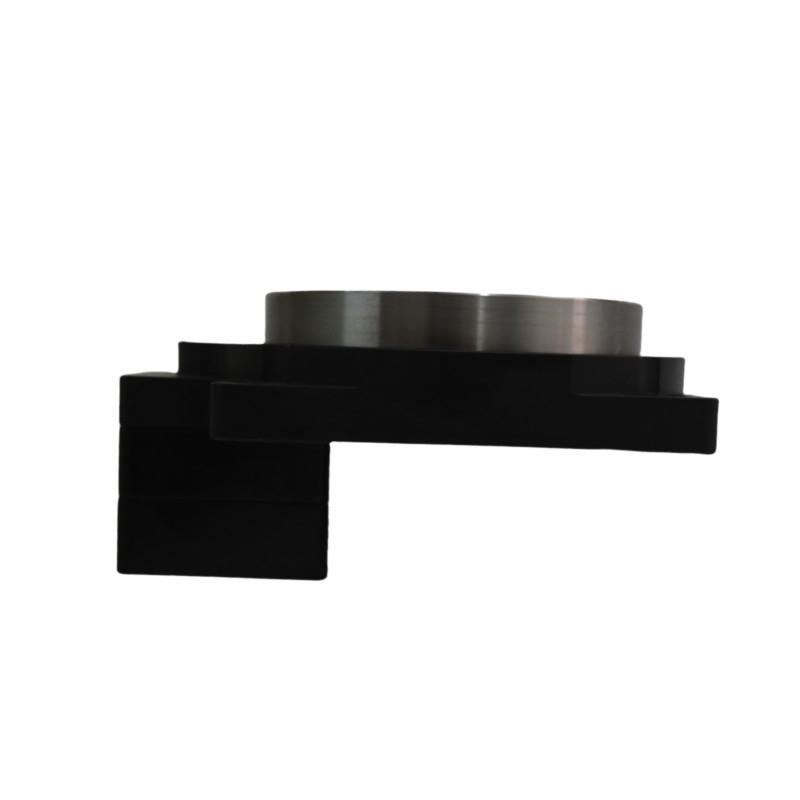

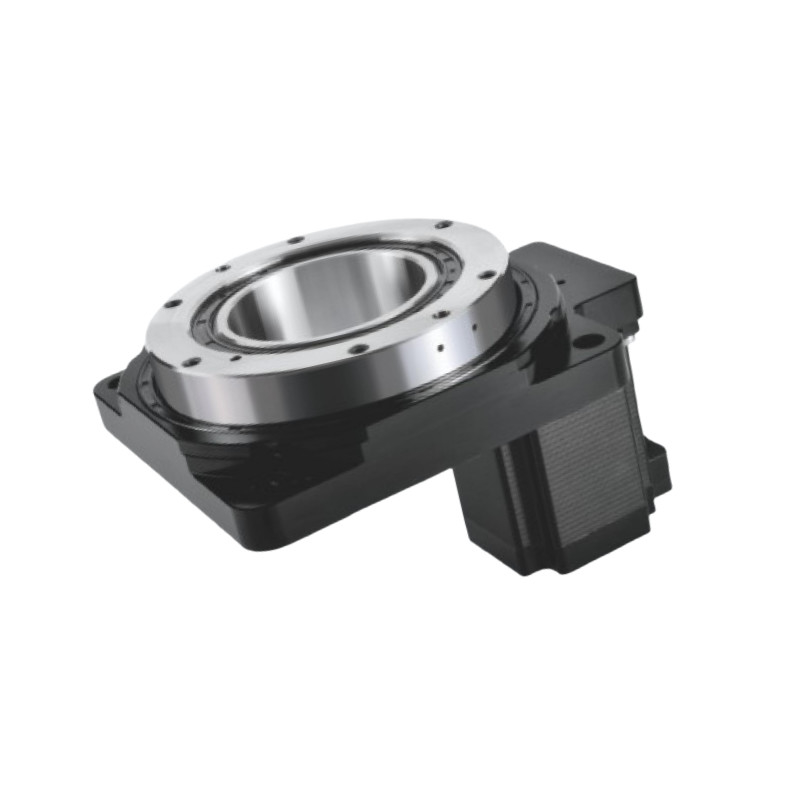

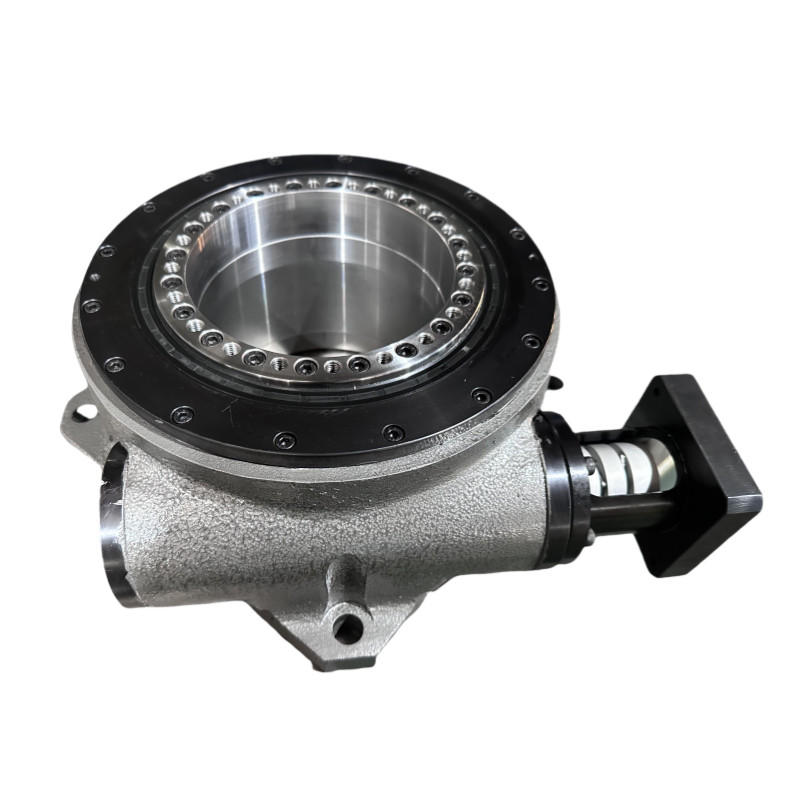

Imagens detalhadas
Desenhos
Instruções de instalação da mesa rotativa oca
Aplicações da plataforma rotativa oca
Robótica:
Utilizado em braços e manipuladores robóticos para posicionamento e movimento precisos em tarefas de montagem e manuseio de materiais.
Sistemas de automação:
Integrado em linhas de produção automatizadas para tarefas como triagem, embalagem e paletização, onde o movimento de rotação preciso é essencial.
Machining CNC:
Utilizado em máquinas CNC para rotação precisa de peças de trabalho durante as operações de fresagem, perfuração e torneamento.
Equipamento médico:
Utilizado em dispositivos médicos como sistemas de imagem, robôs cirúrgicos e automação de laboratório para posicionamento e movimento precisos.
Aeronáutica e Defesa:
Aplicado em simuladores de voo, sistemas de radar e UAVs para orientação e estabilização precisas.
Serviços de telecomunicações:
Utilizado em sistemas de posicionamento de antenas para garantir um alinhamento preciso para uma transmissão óptima do sinal.
Teste e medição:
Integrado no equipamento de ensaio para rotar amostras ou componentes para avaliar o desempenho em várias condições.
Entretenimento e Mídia:
Utilizado em equipamentos de câmera e sistemas de iluminação para movimento suave e controlado na produção de filmes e eventos ao vivo.
Equipamento industrial:
Aplicado em transportadores e sistemas de triagem em que seja necessário um movimento de rotação para um manuseio eficiente do material.
Investigação e Desenvolvimento:
Utilizado em laboratórios e instalações de investigação para instalações experimentais que exijam ajustes angulares precisos.
