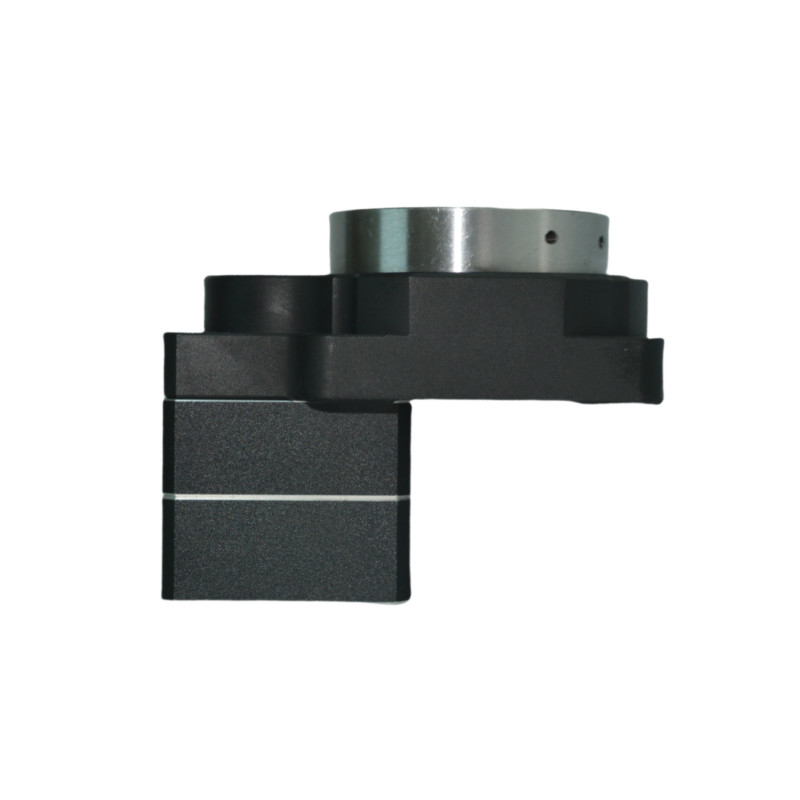

Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador

Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador

Tabela rotativa oca de 35 mm

Tabela rotativa oculta de alto binário

Tabela rotativa oca de precisão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série HRG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
HRG 110 Mesa rotativa oca
Suporte de plataforma de saída:
Rolamento de rolo cruzado
Movimento de mudança:
360° ((Rotação em qualquer ângulo)
Motor correspondente (dimensão):
Φ14-Φ50-Φ70-M4
Taxa de redução:
5, 10
Torque de saída nominal:
35nm
Torque máximo de aceleração:
70 nm
Torque de parada de emergência:
105Nm
Temperatura de funcionamento:
-10°C~90°C
Nível de produção:
IP65
Nível de ruído:
≤ 65 dB
Termos de pagamento e envio
Quantidade de ordem mínima
a ser negociado
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto
Série HRG 110Tabela rotativa oca

A plataforma rotativa oca é um dispositivo mecânico avançado concebido para aplicações de movimento de rotação preciso.Aumentando a sua versatilidade em várias configurações.

Características fundamentais

Alta precisão:

Acontece uma precisão de posicionamento repetido de menos de 5 segundos de arco, garantindo um desempenho confiável em aplicações exigentes.

Alta rigidez:

Apoiada por rolamentos de rolos cruzados de precisão, a plataforma pode suportar forças radiais, axiais e de reversão significativas, proporcionando mais de dez vezes a rigidez dos rolamentos tradicionais.

Compatibilidade flexível do motor:

Facilmente configurável para acomodar várias marcas e tipos de motores, incluindo servo e motores passo a passo, através de flanges e eixos de entrada personalizáveis.

Torque de saída eficiente:

Utiliza um mecanismo de redução de engrenagem helicoidal de um estágio para aumentar o binário de saída, com engrenagens classificadas abaixo do nível 5 para precisão.

Carregamento conveniente:

A superfície da plataforma permite o bloqueio direto das peças de trabalho, simplificando o processo de carga e aumentando a eficiência operacional.

Operação suave:

Projetado para uma rotação estável e suave, garantindo um posicionamento rápido e vibrações mínimas durante o funcionamento.

Construção robusta:

Construído para suportar uma variedade de tensões operacionais, mantendo um alto desempenho, tornando-o adequado para aplicações industriais e de automação.

A plataforma rotativa oca é ideal para aplicações que exigem alta precisão, flexibilidade e robustez, tornando-a um ativo valioso nas indústrias de robótica, manufatura e automação.



Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 0 Modelo Especificações Diâmetro oco Relação
(mm) (mm)
HRG110-05K
HRG110-10K
110 35

5

10

Parâmetro de desempenho

HRG110-05/10K
Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 1483x10-6 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Φ14-Φ50-Φ70-M4 Carga axial admissível 2000N Lubrificação Gordura sintética
Taxa de redução 5, 10 Carga radial admissível 1200 N temperatura de funcionamento -10°C~90°C
Torque de saída nominal 35NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 70NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 105NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB

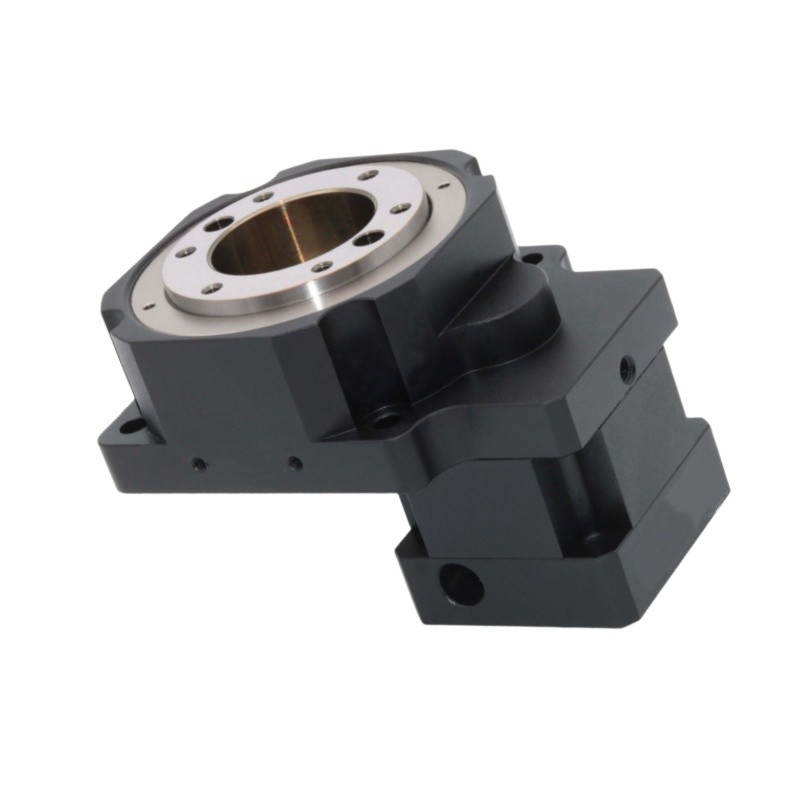

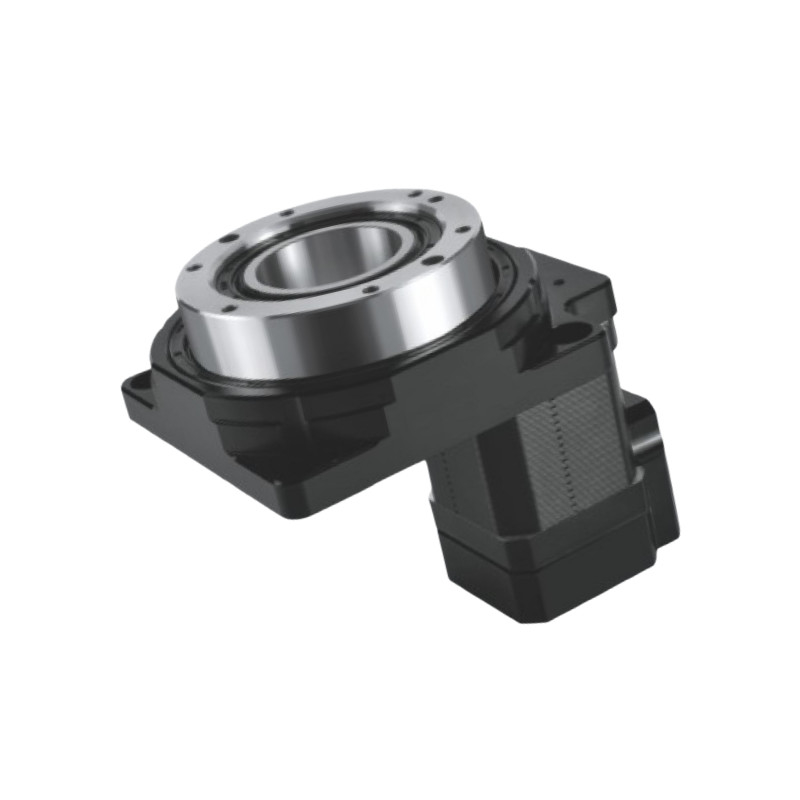

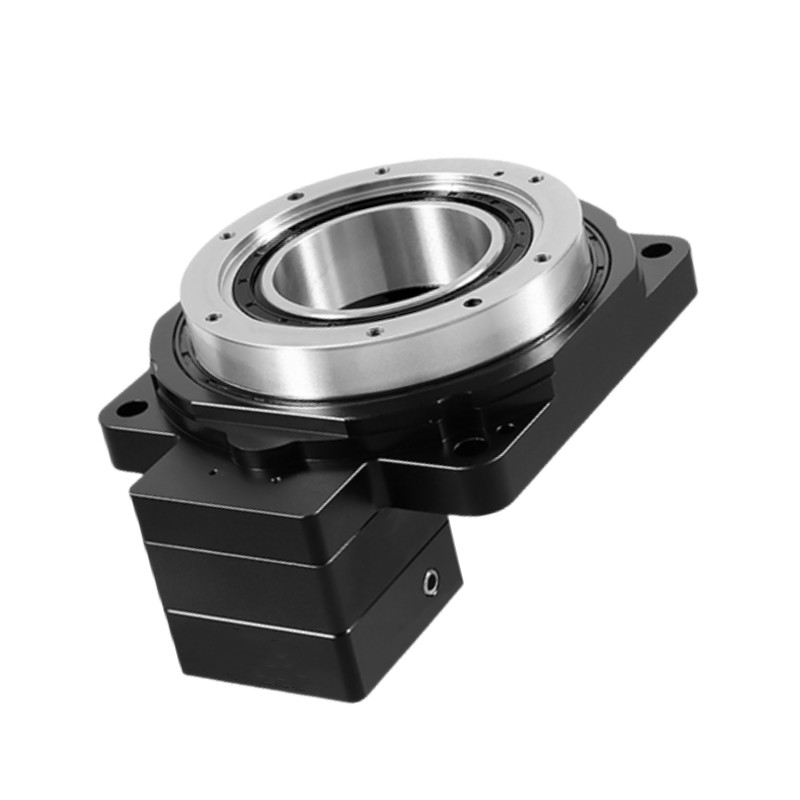

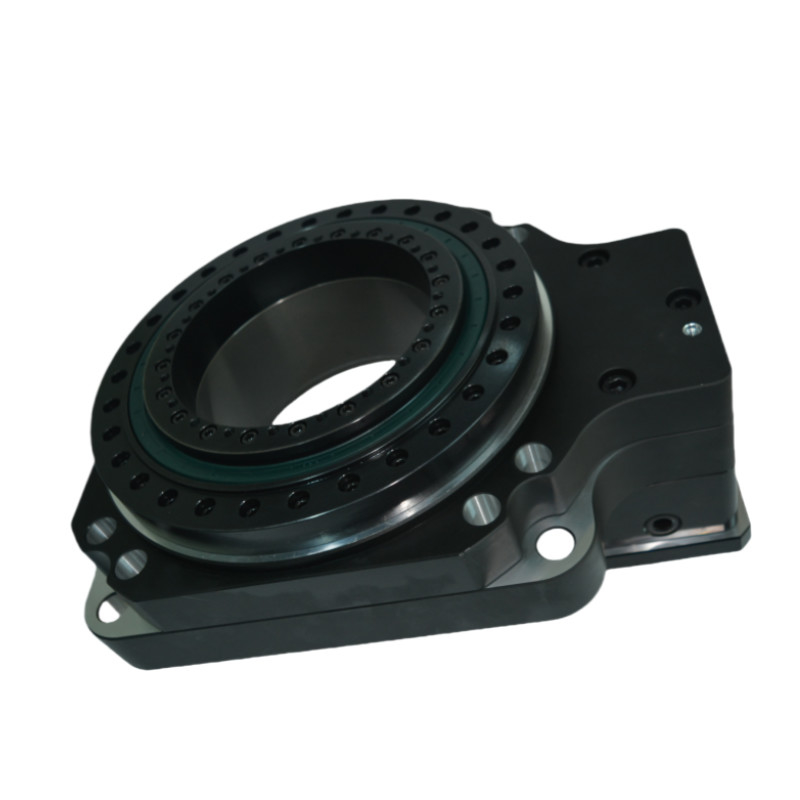

Imagens detalhadas

Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 1 Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 2 Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 3 Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 4

Desenhos

 Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 5

Instruções de instalação da mesa rotativa oca

Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 6

Embalagem e transporte

Baixo ruído Alto torque de precisão Távola rotativa oca 35mm Diâmetro oca caixa de engrenagens rotativa oca atuador 7
