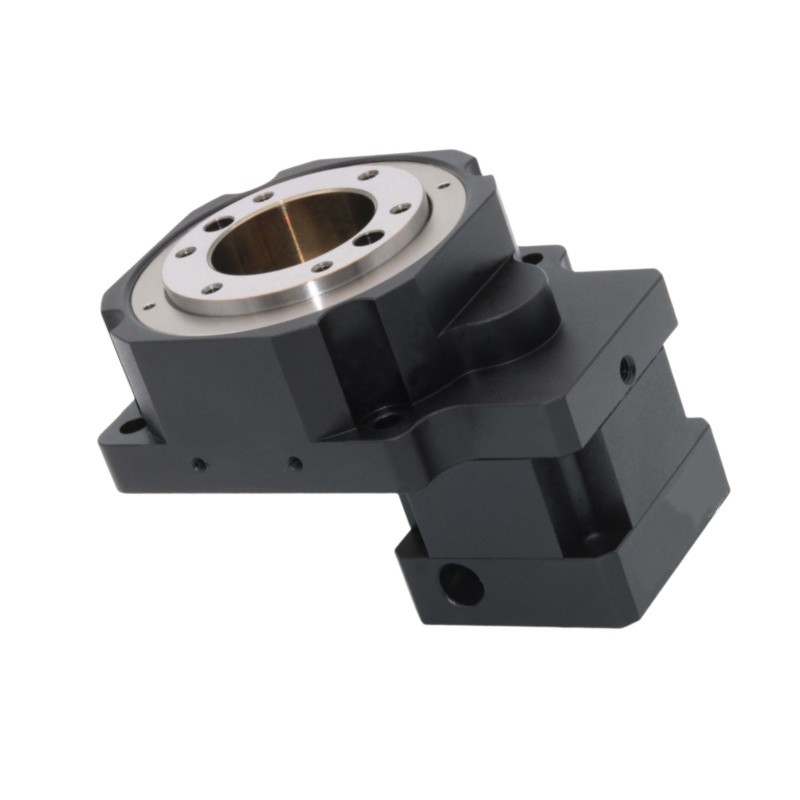

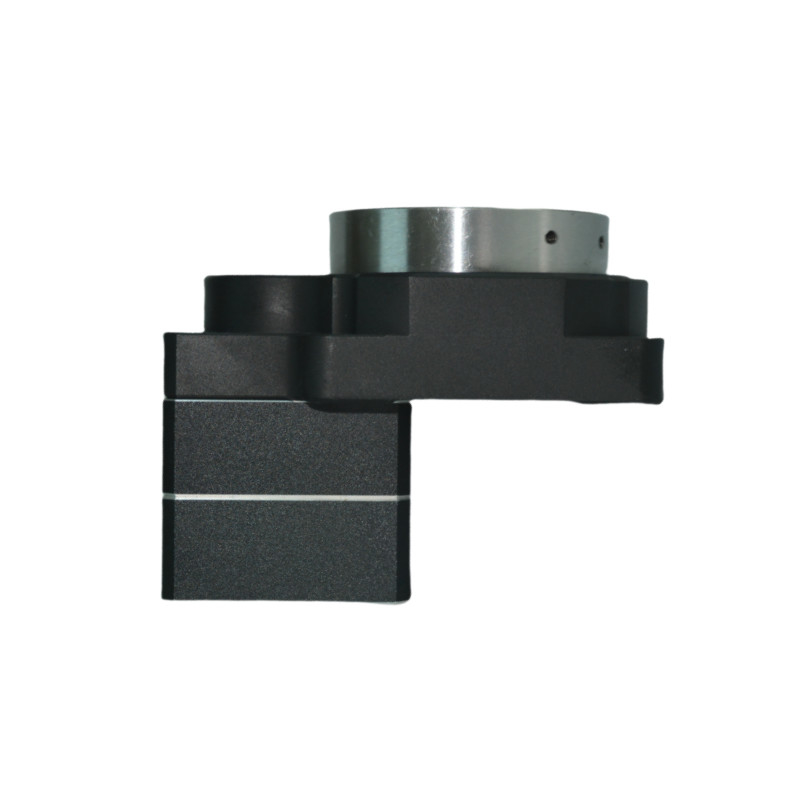

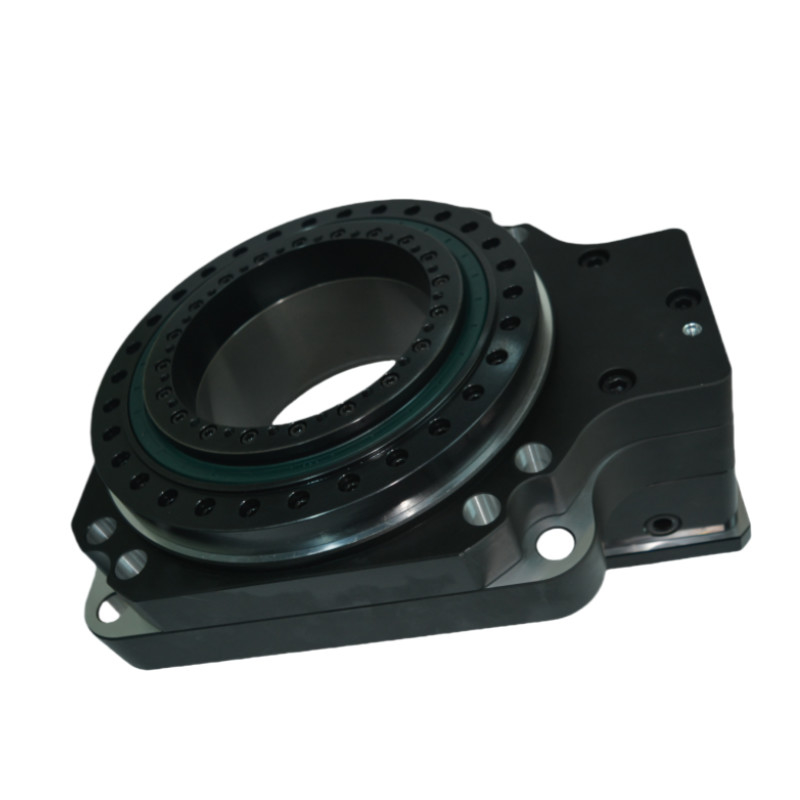

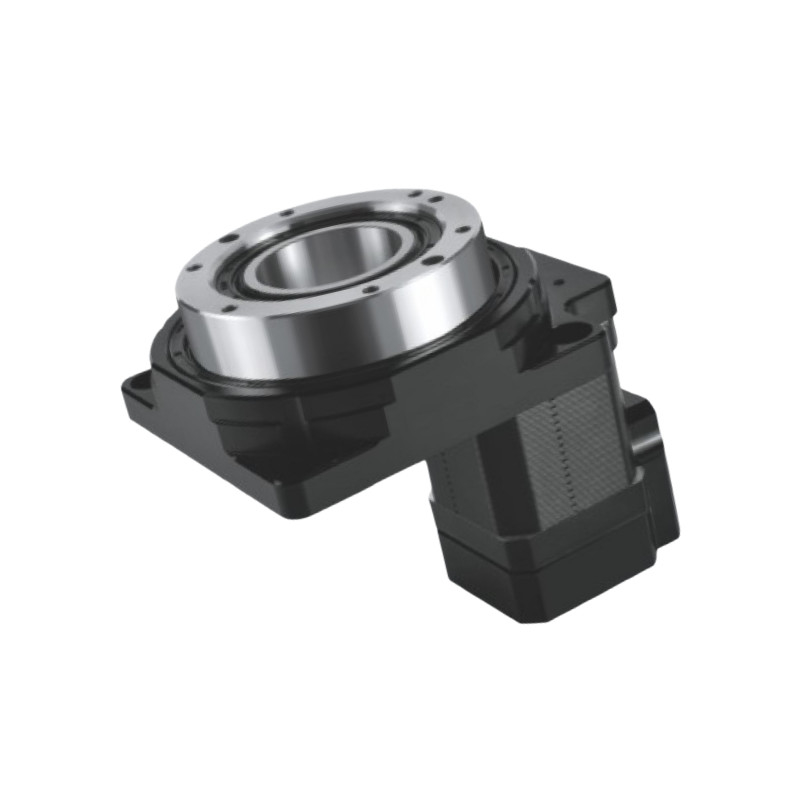

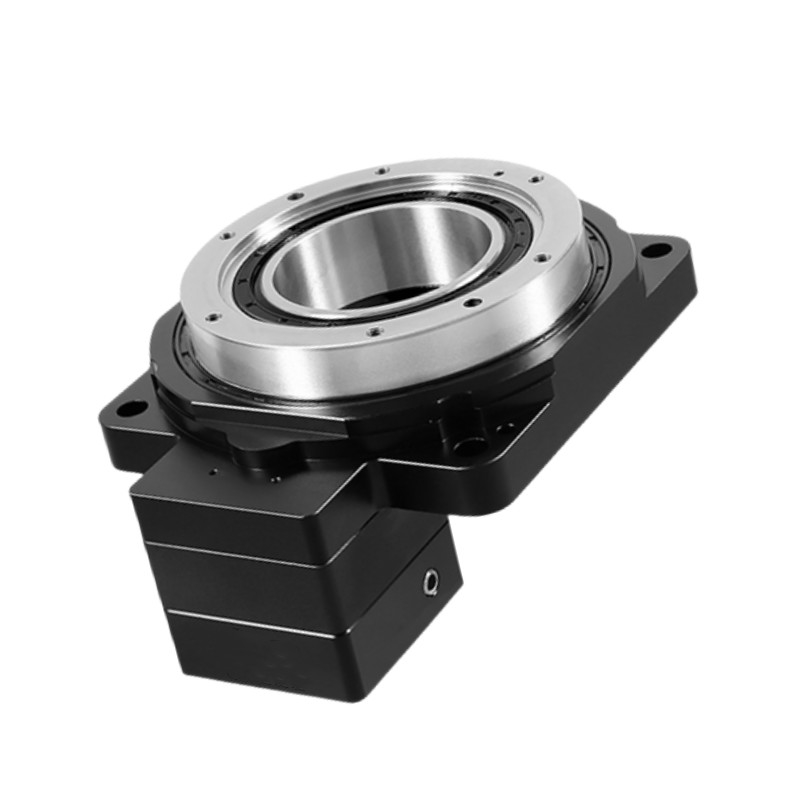

Name: Tabela rotativa oculta de alta precisão Relação 10 Actuador da caixa de engrenagens rotativa Plataforma rotativa oculta
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série HRG
Availability: InStock

Para casa > produtos > Tabela rotativa oca >

Tabela rotativa oculta de alta precisão Relação 10 Actuador da caixa de engrenagens rotativa Plataforma rotativa oculta

Tabela rotativa oca

Tabela rotativa oca de alta precisão

Tabela giratória oculta do atuador

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série HRG

Contacte-nos

Solicite um orçamento

Tabela rotativa oculta de alta precisão Relação 10 Actuador da caixa de engrenagens rotativa Plataforma rotativa oculta

Detalhes do produto

Produto:

HRG 85 Mesa rotativa oca

Suporte de plataforma de saída:

Rolamento de rolo cruzado

Movimento de mudança:

360° ((Rotação em qualquer ângulo)

Motor correspondente (dimensão):

Φ14-Φ50-Φ70-M4

Taxa de redução:

5, 10

Torque de saída nominal:

18 Nm

Torque máximo de aceleração:

32NM

Torque de parada de emergência:

54NM

Temperatura de funcionamento:

-10°C~90°C

Nível de produção:

IP65

Nível de ruído:

≤ 65 dB

Termos de pagamento e envio

Quantidade de ordem mínima

a ser negociado

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Tabela de plataforma rotativa de atuador rotativo oco para caixa de engrenagens planetária de alta precisão

Obtenha o melhor preço

Plataforma rotativa oca de alta precisão com caixa de engrenagens planetária para carga pesada

Obtenha o melhor preço

Tabela rotativa de redução planetária de carga pesada para estágio rotativo oco

Obtenha o melhor preço

Plataforma rotativa oca de alta precisão para redução planetária de carga pesada

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Série HRG 85Tabela rotativa oca

A plataforma rotativa oca é um produto revolucionário concebido para várias aplicações de movimento de rotação.rigidezEste produto representa um avanço nos mecanismos de movimento de rotação, conseguindo um equilíbrio entre estes elementos com uma precisão de posicionamento repetido de ≤ 5 segundos de arco.Acomoda facilmente motores e proporciona capacidade de carga estável, compatível com servomotores AC ou motores passo a passo para segmentação de ângulo arbitrária.Isto não só atende às capacidades de controlo numérico que os divisores tradicionais não podem alcançar, mas também oferece precisão de posicionamento comparável aos motores DDReduz significativamente os custos e proporciona benefícios inesperados.

Características

Alta precisão de posicionamento repetido

A plataforma rotativa oca utiliza um método de redução de engrenagem helicoidal de um estágio para aumentar o binário de saída.Combinado com um mecanismo flexível de ajuste de altura que controla a reação contrária alterando a distância central entre as duas engrenagensEste projecto resulta numa reacção negativa mínima, alcançando uma precisão de posicionamento repetido de menos de 5 segundos de arco.

Alta rigidez

A plataforma giratória é suportada por um conjunto de rolamentos de rolos cruzados de precisão.e o seu diâmetro é ligeiramente maior do que as dimensões da pista entre os anéis interno e externo dos rolamentosEsta configuração cria uma pré-carga entre os anéis internos e externos e os rolos.e momentos de reviravolta, proporcionando uma rigidez mais de dez vezes superior à dos rolamentos tradicionais.

Alta precisão de rotação

Após a montagem, a plataforma de rotação servo é novamente moída no diâmetro exterior e na face final do disco rotativo,utilizando os rolamentos de rolos cruzados como centro de rotação (o grau padrão é de precisão girada)Isto assegura as tolerâncias de coaxialidade e paralelismo do disco rotativo.

Configuração do motor flexível

A plataforma rotacional oca permite mudanças de tamanho de interface flexíveis através de flanges personalizadas e furos de eixo de entrada, tornando-a adequada para conectar qualquer marca de servomotores ou motores passo a passo.

Modelo

Especificações

Diâmetro oco

Relação

(mm)

HRG85-05K
HRG85-10K

Parâmetro de desempenho

HRG85-05K
Suporte de plataforma de saída	Rolamentos de rolos cruzados	Velocidade de saída admissível	200 rpm	Inércia de rotação	1203x10-6 kg.m2
Movimento de mudança	360° ((Rotação em qualquer ângulo)	Precisão de posicionamento repetitivo	± 15 segundos de arco	Precisão de posicionamento	≤ 30 segundos de arco
Motor correspondente (dimensão)	Φ14-Φ50-Φ70-M4	Carga axial admissível	500 N	Lubrificação	Gordura sintética
Taxa de redução	5	Carga radial admissível	250 N	temperatura de funcionamento	-10°C~90°C
Torque de saída nominal	18NM	Paralelismo da plataforma de saída	0.02 mm	Vida de serviço	20000h
Torque máximo de aceleração	32NM	Descolagem da superfície da plataforma de saída	0.01 mm	Nível de produção	IP65
Torque de parada de emergência	54NM	Desvio da plataforma de saída Excircle	0.01 mm	Nível de ruído	≤ 65 dB
HRG85-10K
Suporte de plataforma de saída	Rolamentos de rolos cruzados	Velocidade de saída admissível	200 rpm	Inércia de rotação	1203x10-6 kg.m2
Movimento de mudança	360° ((Rotação em qualquer ângulo)	Precisão de posicionamento repetitivo	± 15 segundos de arco	Precisão de posicionamento	≤ 30 segundos de arco
Motor correspondente (dimensão)	Φ14-Φ50-Φ70-M4	Carga axial admissível	500 N	Lubrificação	Gordura sintética
Taxa de redução	10	Carga radial admissível	250 N	temperatura de funcionamento	-10°C~90°C
Torque de saída nominal	14NM	Paralelismo da plataforma de saída	0.02 mm	Vida de serviço	20000h
Torque máximo de aceleração	25.2NM	Descolagem da superfície da plataforma de saída	0.01 mm	Nível de produção	IP65
Torque de parada de emergência	42 NM	Desvio da plataforma de saída Excircle	0.01 mm	Nível de ruído	≤ 65 dB

Imagens detalhadas

Desenhos

Tabela rotativa oculta de alta precisão Relação 10 Actuador da caixa de engrenagens rotativa Plataforma rotativa oculta 5

Instruções de instalação da mesa rotativa oca

Embalagem e transporte

Tabela rotativa oculta de alta precisão Relação 10 Actuador da caixa de engrenagens rotativa Plataforma rotativa oculta 8
