Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca

Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca

Tabela giratória do atuador da caixa de engrenagens servo-rotativa

Tabela rotativa de eixo oco de alta precisão

Tabela giratória de plataforma giratória oca

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série HRG

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
HRG 60 Mesa rotativa oca
Suporte de plataforma de saída:
Rolamento de rolo cruzado
Movimento de mudança:
360° ((Rotação em qualquer ângulo)
Motor correspondente (dimensão):
Φ8-Φ30-Φ45-M3
Taxa de redução:
5
Torque de saída nominal:
5nm
Torque máximo de aceleração:
9nm
Torque de parada de emergência:
15nm
Temperatura de funcionamento:
-10°C~90°C
Nível de produção:
IP65
Nível de ruído:
≤ 65 dB
Termos de pagamento e envio
Quantidade de ordem mínima
a ser negociado
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto
Série HRGTabela rotativa oca
A plataforma rotativa oca é um produto revolucionário concebido para várias aplicações de movimento de rotação.rigidezEste produto representa um avanço nos mecanismos de movimento de rotação, conseguindo um equilíbrio entre estes elementos com uma precisão de posicionamento repetido de ≤ 5 segundos de arco.Acomoda facilmente motores e proporciona capacidade de carga estável, compatível com servomotores AC ou motores passo a passo para segmentação de ângulo arbitrária.Isto não só atende às capacidades de controlo numérico que os divisores tradicionais não podem alcançar, mas também oferece precisão de posicionamento comparável aos motores DDReduz significativamente os custos e proporciona benefícios inesperados.
Características
  • Compatível com servomotores de 100 a 750 W.
  • As peças de trabalho podem ser fixadas diretamente.
  • A superfície da plataforma giratória permite o bloqueio direto das peças de trabalho, aumentando a conveniência de carga.
  • Cablagem conveniente; este projeto oco facilita tanto a fiação quanto a tubulação.
  • "Fusão" superior a 100 W; ou
  • Operação suave; a plataforma gira de forma constante, suave e com posicionamento rápido.
  • Compatível com vários motores; a plataforma rotacional oca pode ser accionada por servomotores de diferentes marcas.
Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 0 Modelo Especificações Diâmetro oco Relação
(mm) (mm)
HRG60-05K 60 28 5

Parâmetro de desempenho

Suporte de plataforma de saída Rolamentos de rolos cruzados Velocidade de saída admissível 200 rpm Inércia de rotação 735x10-7 kg.m2
Movimento de mudança 360° ((Rotação em qualquer ângulo) Precisão de posicionamento repetitivo ± 15 segundos de arco Precisão de posicionamento ≤ 30 segundos de arco
Motor correspondente (dimensão) Φ8-Φ30-Φ45-M3 Carga axial admissível 250 N Lubrificação Gordura sintética
Taxa de redução 5 Carga radial admissível 125N temperatura de funcionamento -10°C~90°C
Torque de saída nominal 5NM Paralelismo da plataforma de saída 0.02 mm Vida de serviço 20000h
Torque máximo de aceleração 9NM Descolagem da superfície da plataforma de saída 0.01 mm Nível de produção IP65
Torque de parada de emergência 15NM Desvio da plataforma de saída Excircle 0.01 mm Nível de ruído ≤ 65 dB



Imagens detalhadas

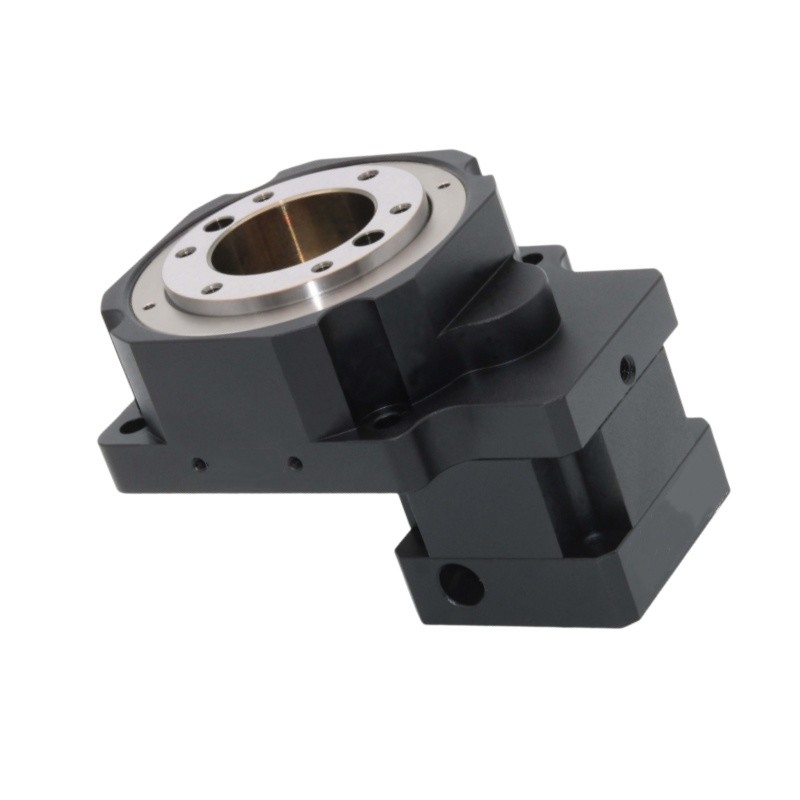

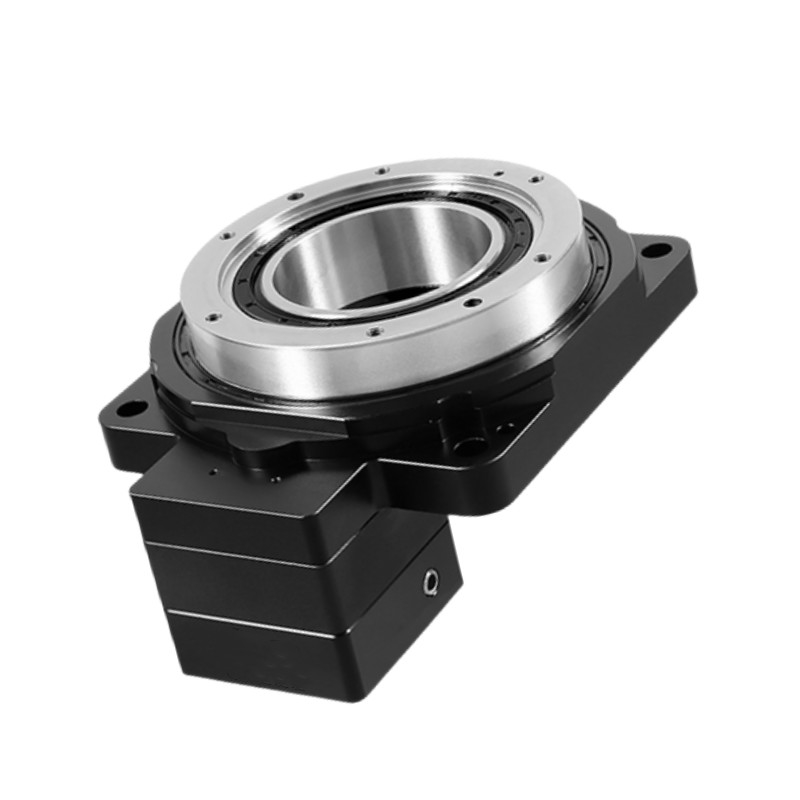

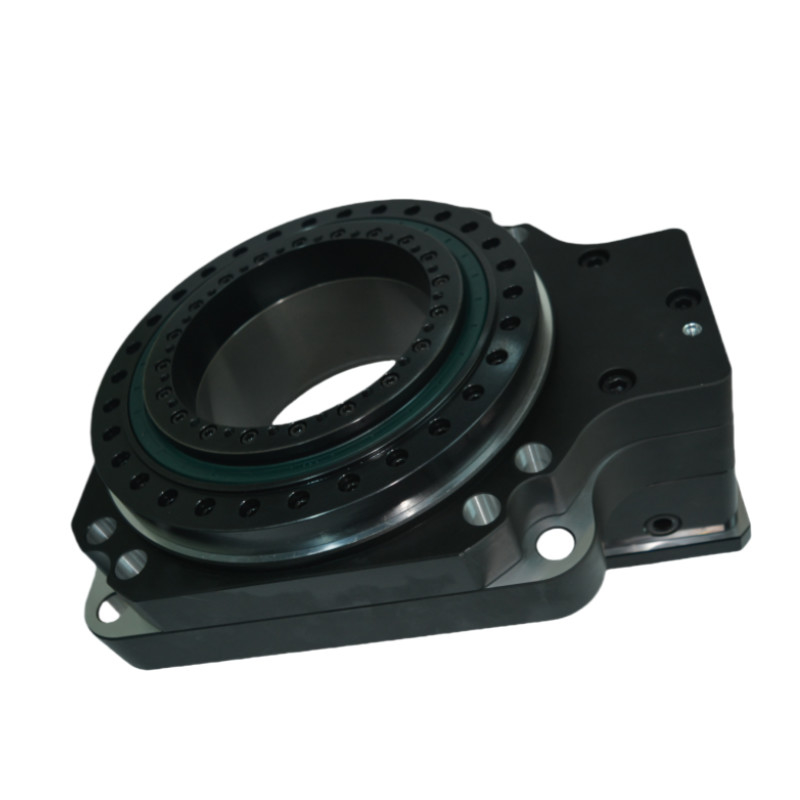

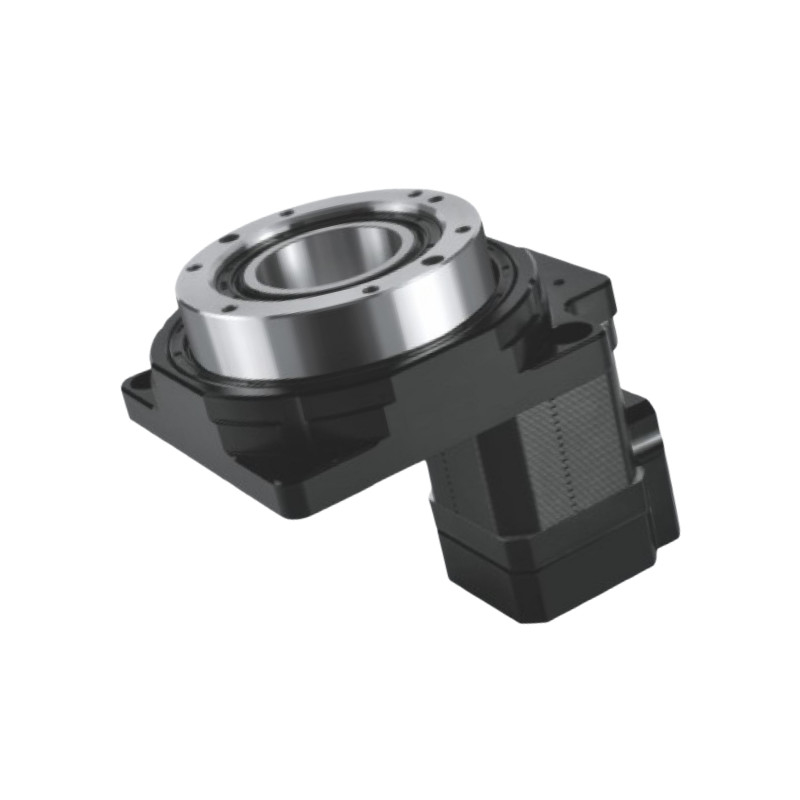

Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 1 Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 2 Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 3 Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 4

Desenhos

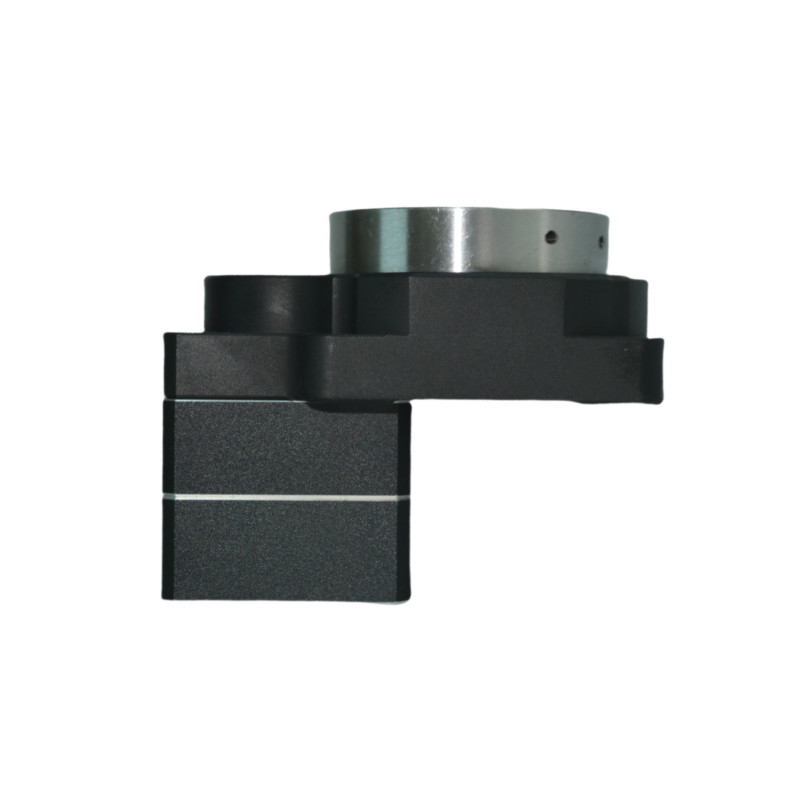

Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 5 Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 6

Instruções de instalação da mesa rotativa oca

Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 7

Embalagem e transporte

Alta precisão de eixo oco rotativo de mesa servo caixa de engrenagens rotativa atuador plataforma rotacional oca 8
