Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Modelo 8, Modelo 11
Descrição do produto

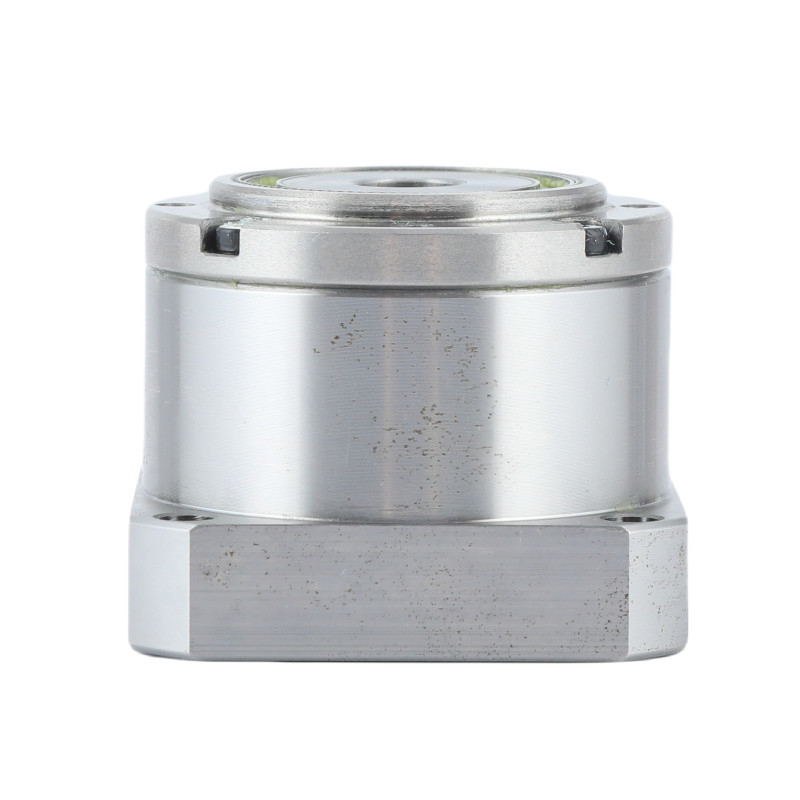

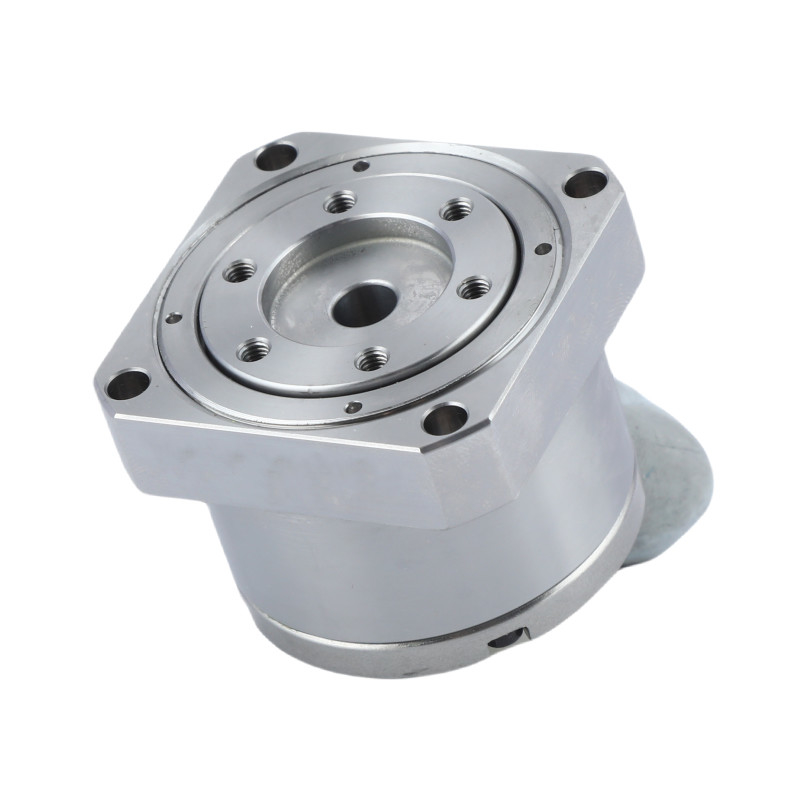

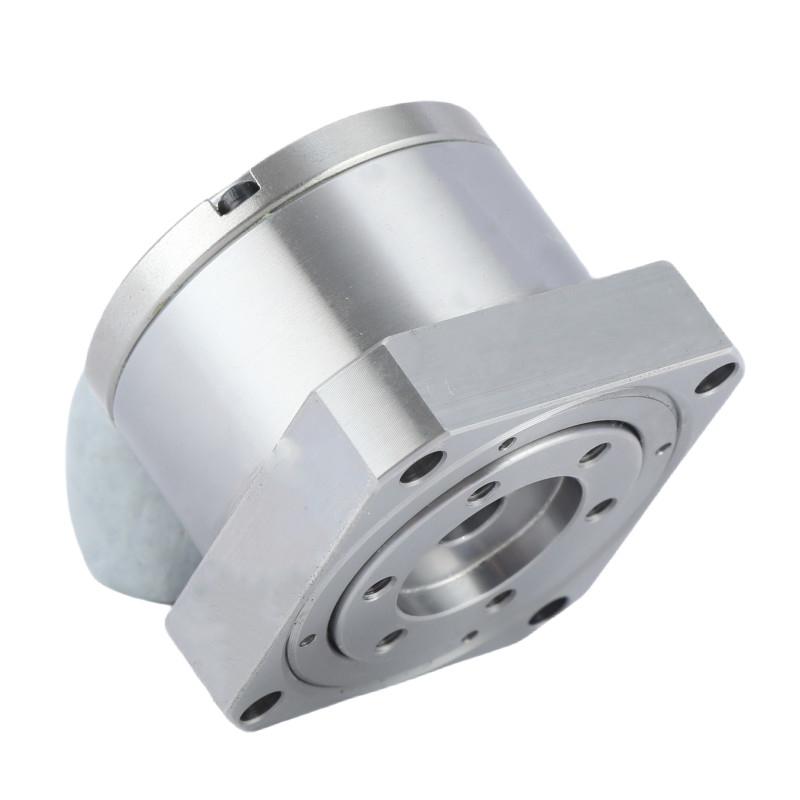

O modelo 8 e o modelo 11 de acionamento harmónico das séries LS e LH são conhecidos como o redutor de onda de deformação em miniatura.
Os redutores de ondas de tensão miniatura da série LS e LH fornecem alta precisão de posicionamento em um pacote muito compacto.
Estas mini engrenagens de onda de tensão com acionamento harmónico são bem adequadas para aplicações de semicondutores e robótica, especialmente no extremo dos eixos dos braços para pequenos robôs industriais e colaborativos,Máquinas industriais em que o peso é um fator crítico.
Como funciona

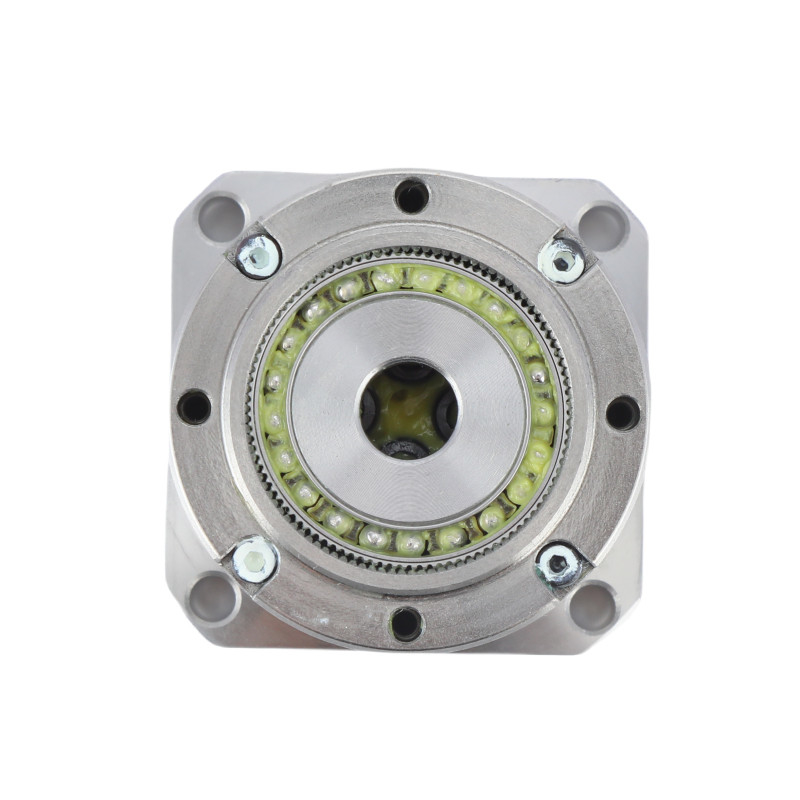

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de ondas resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular.
Características fundamentais
Tabela de parâmetros do motor harmônico em miniatura
Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível - O quê? |
Velocidade de rotação média de entrada admissível - O quê? |
Reacção | Peso | Vida útil do projeto | ||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 |
Atributos-chave doRedutor de ondas de tensão em miniatura da série LS e LH | |||
Produto | Mini Redutor de Ondas de Tensão | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
50, 80, 100 | ||
Reacção
|
Menos de 30 segundos de arco | ||
Velocidade média de entrada
|
3500 r/min | ||
Velocidade máxima de entrada
|
8500 r/min | ||
Design da Vida
|
10000 horas | ||
Modelo
|
8, 11 | ||
Peso
|
00,06 a 0,27 kg | ||
Garantia | 1 ano |
Aplicação
![]() |
![]() |
Robôs Industriais | Aeronáutica |
![]() |
![]() |
Sistemas de embalagem | Máquinas CNC |
Perguntas frequentes
1O que é uma caixa de acionamento harmônico?
Uma caixa de transmissão harmônica é um tipo de sistema de engrenagens que produz altas taxas de redução em um tamanho compacto.Ele usa a mecânica de um elemento flexível deformando para transmitir movimento e alcançar alta precisão e torque.
2Como funciona uma caixa de engrenagens harmônica?
Uma caixa de engrenagens harmônica funciona usando um spline circular, flexspline e um gerador de ondas.que, em seguida, se envolve com os dentes do spline circular em dois pontos, proporcionando uma elevada taxa de redução através da diferença na contagem de dentes entre os elementos envolvidos.
3Um motor harmônico pode ser reversível?
Sim, a engrenagem de acionamento harmônico pode ser conduzida para trás. cada vez que o eixo está em movimento e desacelerado rapidamente,A inércia de carga no lado de saída da engrenagem impulsiona a engrenagem para trás (de forma controlada), determinada pelo motor e pelo controlador).
4O que faz um motor harmônico?
Os acionamentos harmônicos são usados para aumentar o binário de saída em engrenagens usadas na fresagem, na fabricação e em máquinas que usam braços robóticos.
Podemos personalizar um motor harmônico com base nas necessidades específicas do cliente e desenho.
6Qual é a maior vantagem dos seus produtos?
Podemos fornecer uma série completa de produtos, e a qualidade da nossa unidade harmônica é estável.
