Reacção zero Design compacto Dispositivo Harmônico

Descrição do produto

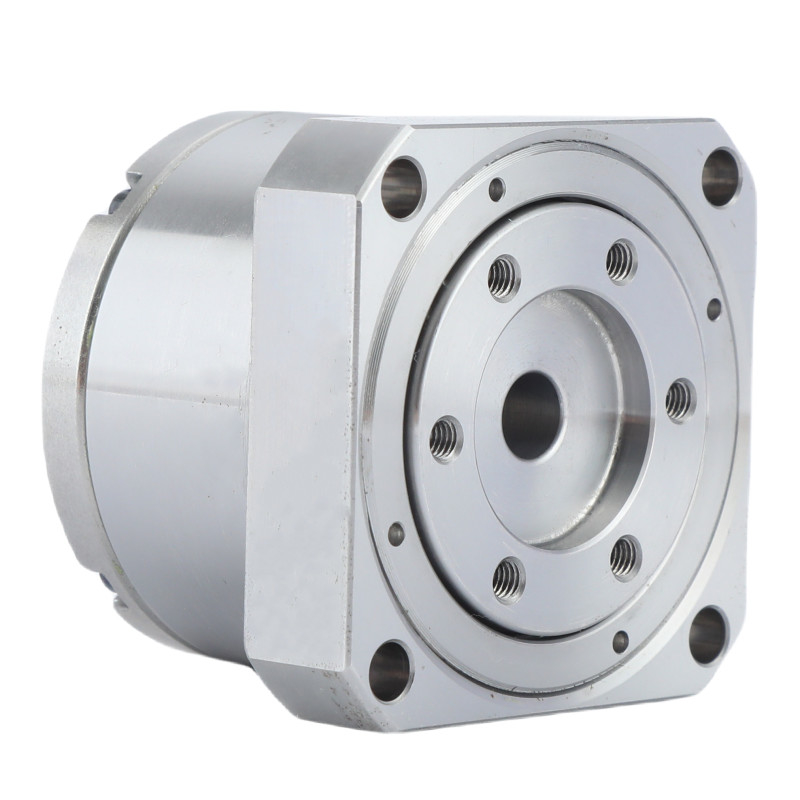

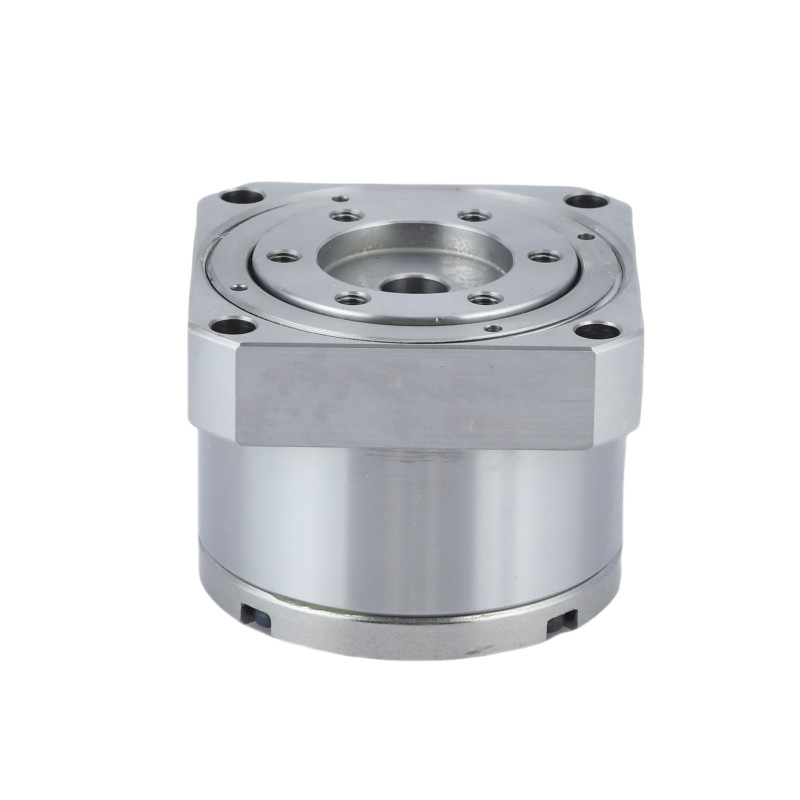

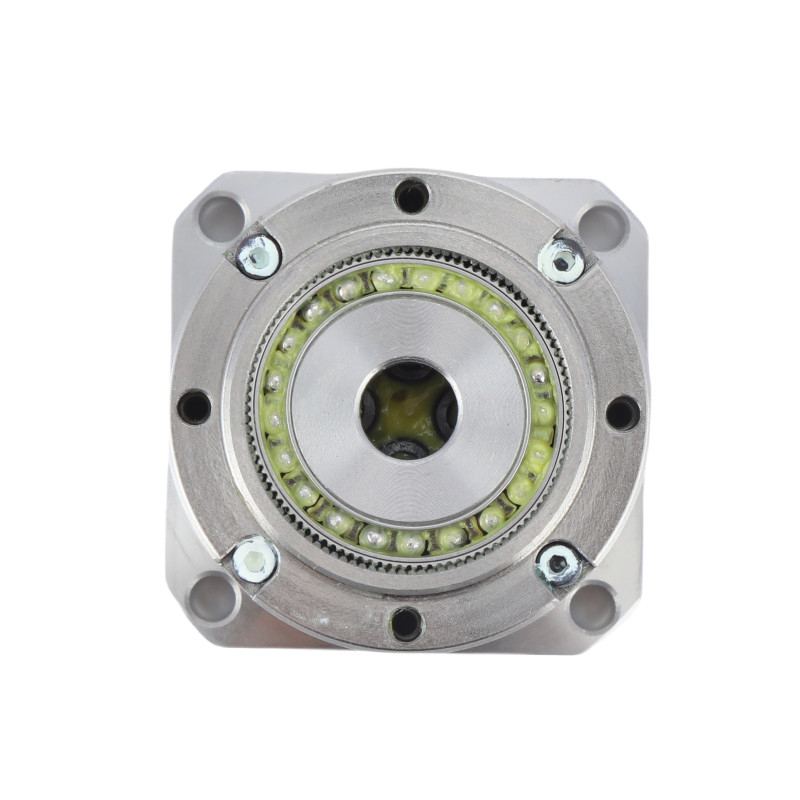

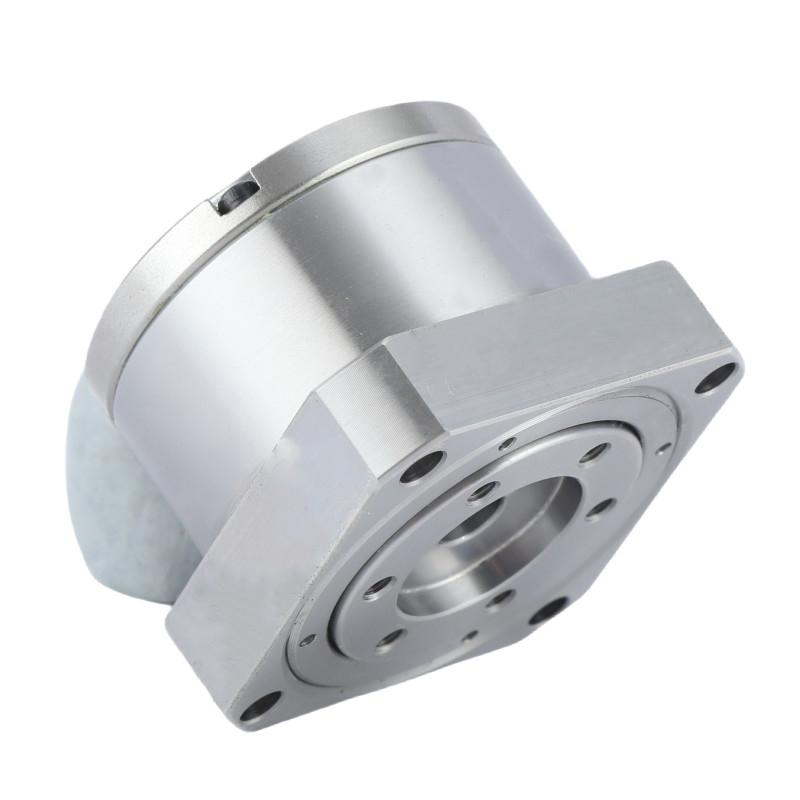

O modelo 8 e o modelo 11 de acionamento harmónico das séries LS e LH são conhecidos como o redutor de onda de deformação em miniatura.

Os redutores de ondas de tensão miniatura da série LS e LH fornecem alta precisão de posicionamento em um pacote muito compacto.

Estas mini engrenagens de onda de tensão com acionamento harmónico são bem adequadas para aplicações de semicondutores e robótica, especialmente no extremo dos eixos dos braços para pequenos robôs industriais e colaborativos,Máquinas industriais em que o peso é um fator crítico.

Como funciona

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de ondas resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular.

Características fundamentais

Design ultra-plano A série Miniature oferece um design de acionamento harmônico ultraplano, garantindo a compatibilidade com aplicações de espaço limitado.

Construção leve Projetado com materiais leves, oMiniaturaA série reduz ao mínimo o peso global sem comprometer o desempenho.

Tamanho compactoCom um pequeno fator de forma, oMiniaturaA unidade harmônica em série é ideal para aplicações em que as restrições de tamanho são uma preocupação.

Rolamentos de rolos cruzados de alta rigidezUtilizando rolamentos transversos de elevada rigidez, oMiniaturaA série garante um controlo de movimento suave e preciso, melhorando o desempenho geral.

Características de entrada mais elevadasO redutor de ondas de deformação integrado, combinado com um pequeno motor de alto desempenho, proporciona aMiniaturaUma série com as mais elevadas características de entrada nas mesmas condições de engrenagem, garantindo uma eficiência e fiabilidade ótimas.

Tabela dos parâmetros nominais



Atributos-chave doRedutor de ondas de tensão em miniatura da série LS e LH
Produto	Mini Redutor de Ondas de Tensão
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50, 80, 100
Reacção	Menos de 30 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	10000 horas
Modelo	8, 11
Peso	00,06 a 0,27 kg
Garantia	1 ano

Aplicação

Robôs Humanoides	Máquinas CNC	Sistemas de Fabricação

Perguntas frequentes

---

1Um motor harmônico pode ser reversível?

Sim, a engrenagem de acionamento harmônico pode ser conduzida para trás. cada vez que o eixo está em movimento e desacelerado rapidamente,A inércia de carga no lado de saída da engrenagem impulsiona a engrenagem para trás (de forma controlada), determinada pelo motor e pelo controlador).

2O que faz um motor harmônico?

Os acionamentos harmônicos são usados para aumentar o binário de saída em engrenagens usadas na fresagem, na fabricação e em máquinas que usam braços robóticos.

3Suporta a personalização de uma unidade harmônica?

Podemos personalizar um motor harmônico com base nas necessidades específicas do cliente e desenho.

4Qual é a maior vantagem dos seus produtos?

Podemos fornecer uma série completa de produtos, e a qualidade da nossa unidade harmônica é estável.
