Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Modelo 8, Modelo 11
Descrição do produto

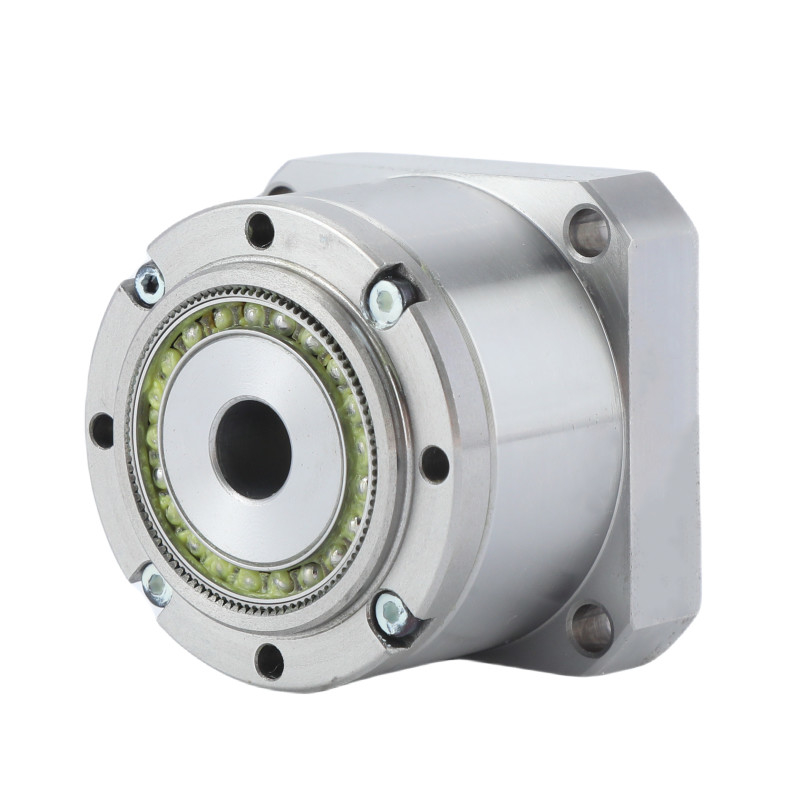

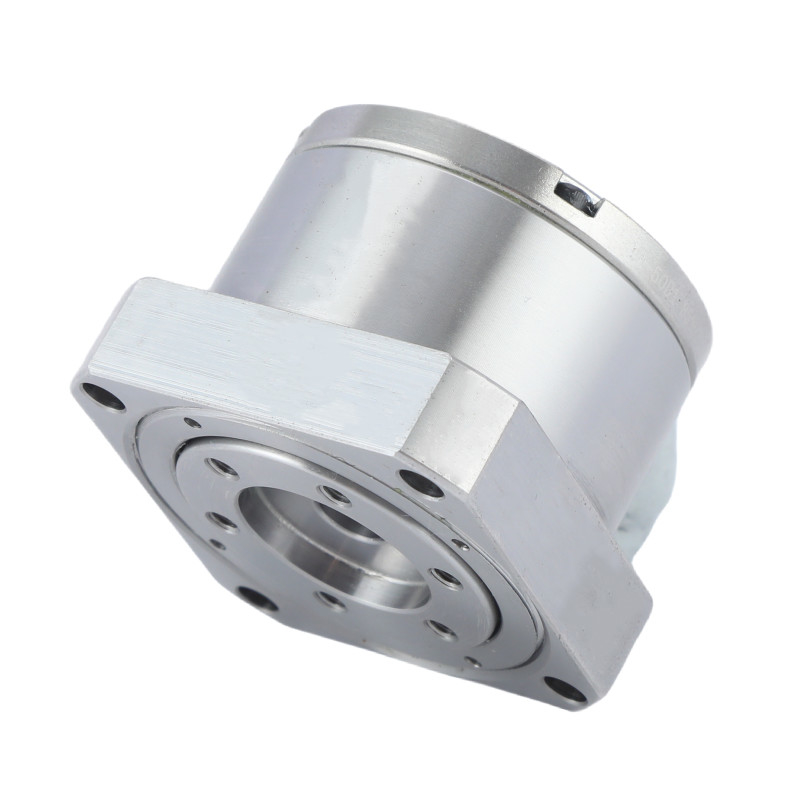

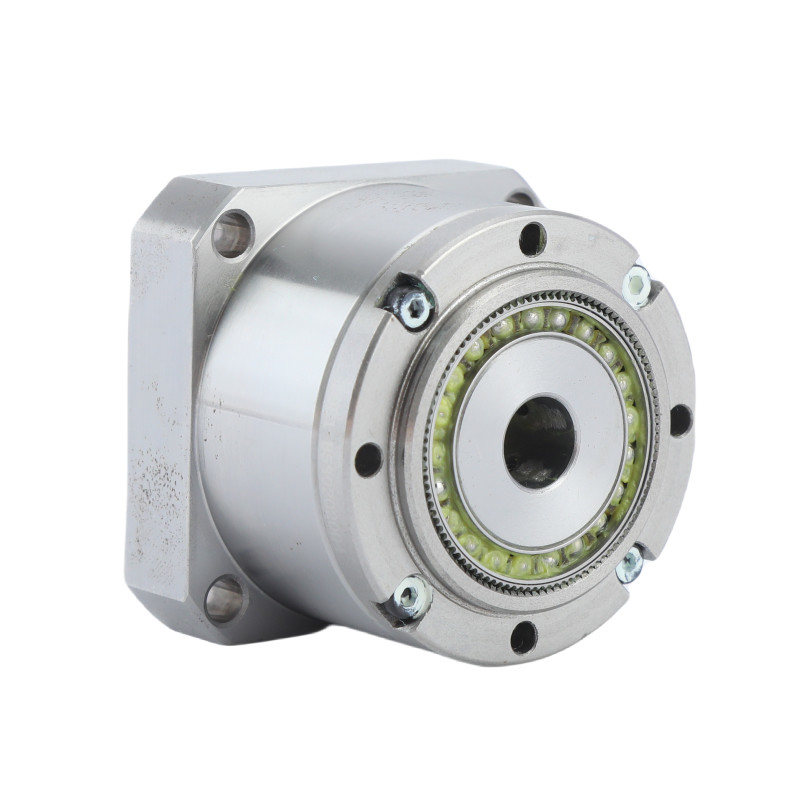

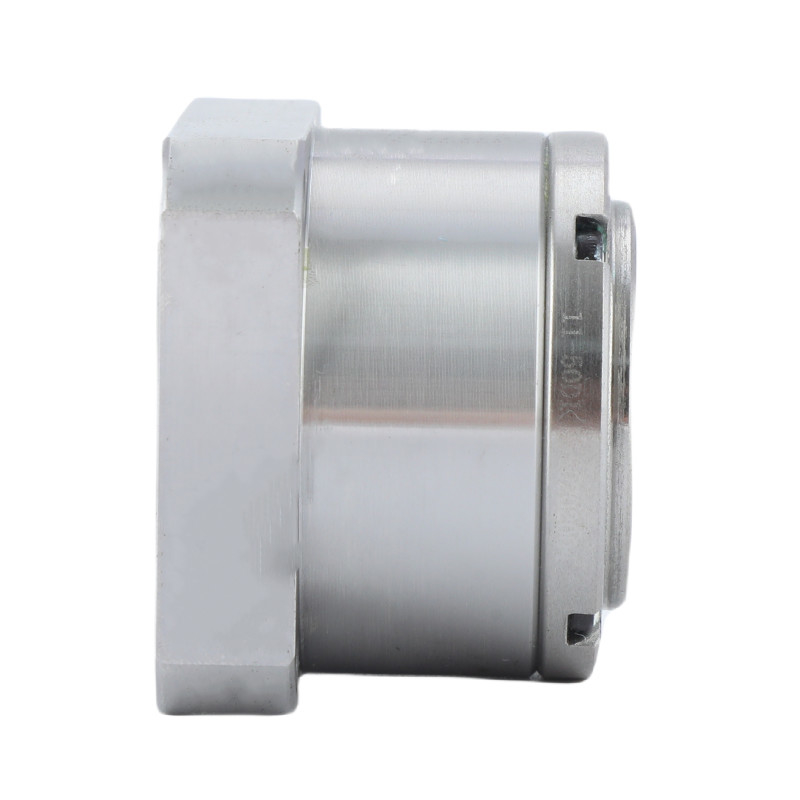

O modelo 8 e o modelo 11 de acionamento harmónico das séries LS e LH são conhecidos como o redutor de onda de deformação em miniatura.
Os redutores de ondas de tensão miniatura da série LS e LH fornecem alta precisão de posicionamento em um pacote muito compacto.
Estas mini engrenagens de onda de tensão com acionamento harmónico são bem adequadas para aplicações de semicondutores e robótica, especialmente no extremo dos eixos dos braços para pequenos robôs industriais e colaborativos,Máquinas industriais em que o peso é um fator crítico.
Como funciona
O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de ondas resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular.
Características fundamentais
Design ultra-planoA série Miniature oferece um design de acionamento harmônico ultraplano, garantindo a compatibilidade com aplicações de espaço limitado.
Construção leveProjetado com materiais leves, oMiniaturaA série reduz ao mínimo o peso global sem comprometer o desempenho.
Tamanho compactoCom um pequeno fator de forma, oMiniaturaA unidade harmônica em série é ideal para aplicações em que as restrições de tamanho são uma preocupação.
Rolamentos de rolos cruzados de alta rigidezUtilizando rolamentos transversos de elevada rigidez, oMiniaturaA série garante um controlo de movimento suave e preciso, melhorando o desempenho geral.
Características de entrada mais elevadasO redutor de ondas de deformação integrado, combinado com um pequeno motor de alto desempenho, proporciona aMiniaturaUma série com as mais elevadas características de entrada nas mesmas condições de engrenagem, garantindo uma eficiência e fiabilidade ótimas.
Tabela de parâmetros do motor harmônico em miniatura
Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível - O quê? |
Velocidade de rotação média de entrada admissível - O quê? |
Reacção | Peso | Vida útil do projeto | ||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 |
Atributos-chave doRedutor de ondas de tensão em miniatura da série LS e LH | |||
Produto | Mini Redutor de Ondas de Tensão | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
50, 80, 100 | ||
Reacção
|
Menos de 30 segundos de arco | ||
Velocidade média de entrada
|
3500 r/min | ||
Velocidade máxima de entrada
|
8500 r/min | ||
Design da Vida
|
10000 horas | ||
Modelo
|
8, 11 | ||
Peso
|
00,06 a 0,27 kg | ||
Garantia | 1 ano |
Aplicações
![]() |
![]() |
![]() |
Sistemas de Fabricação | Aeronáutica | Robôs Humanoides |
