30% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão

30% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão

Redutor de acionamento harmónico modelo 32

Redutor de tração harmônica de alta precisão

Redutor de engrenagens harmônicas de alta precisão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-32-XX-U-II

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Modelo 32 Redutor de ondas de tensão engrenagens harmônicas
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Torque nominal a 2000 r/min de entrada:
76 Nm a 137 Nm
Torque máximo em arranque e parada:
216 a 353 Nm
Velocidade média de entrada:
3500 r/min
Velocidade máxima de entrada:
4800 r/min
Design da Vida:
15000 horas
Características:
Peso leve, alta precisão, alta precisão, zero reação
Peso:
2.47 kg
Aplicação:
Robôs humanóides, Ferramentas de máquinas de metais e plásticos leves, Equipamento espacial, Máquina
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

30% mais leve Redutor Harmônico engrenagens LSN - série II Modelo 32 Redutor de onda de tensão de alta precisão


O redutor harmónico da série LSN é ideal para aplicações em que o peso é um fator crítico, mas é necessário um binário elevado e zero reação negativa.LSN - 32 - XX - U - II é um conjunto de engrenagens de componentes de alto binário, combinado com um rolamento e flange de saída de rolos cruzados de precisãoÉ uma solução de cabeça de engrenagem muito compacta, robusta e fácil de usar, disponível em 5 tamanhos com proporções de 50:1 a 120:1.

Como funciona

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de onda resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular.

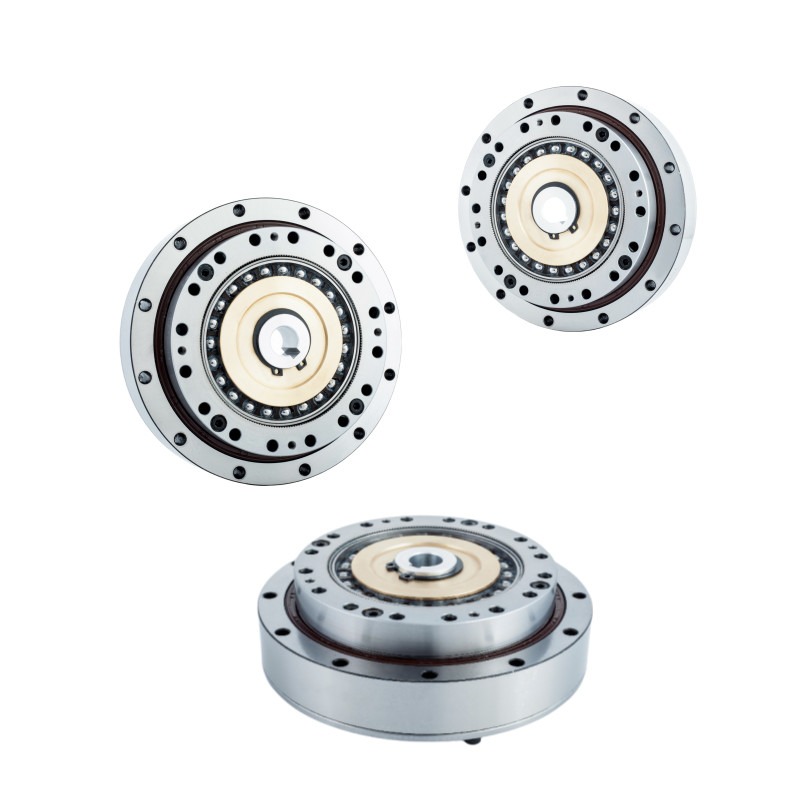

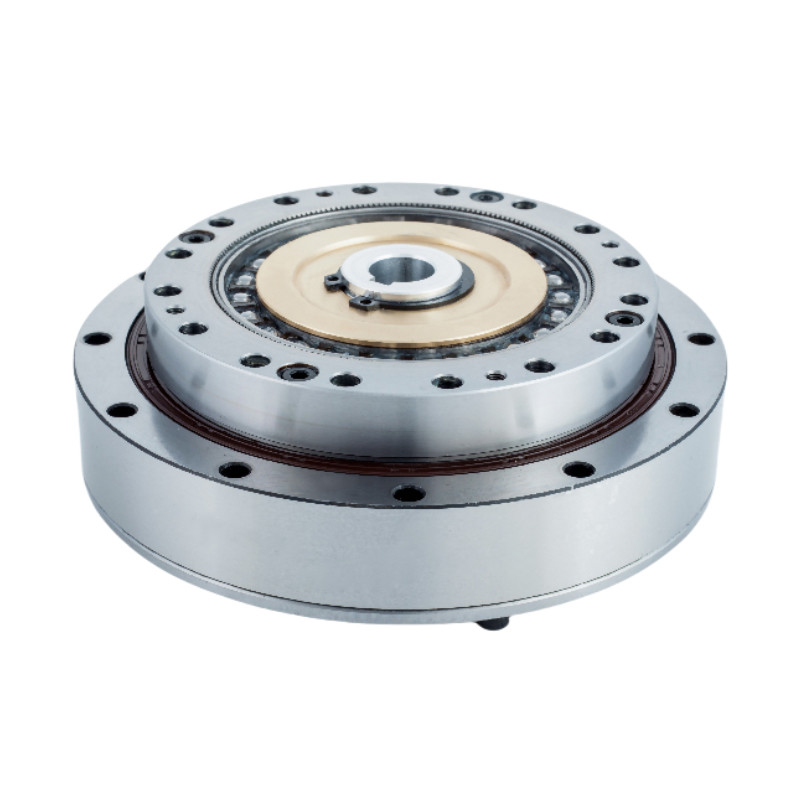

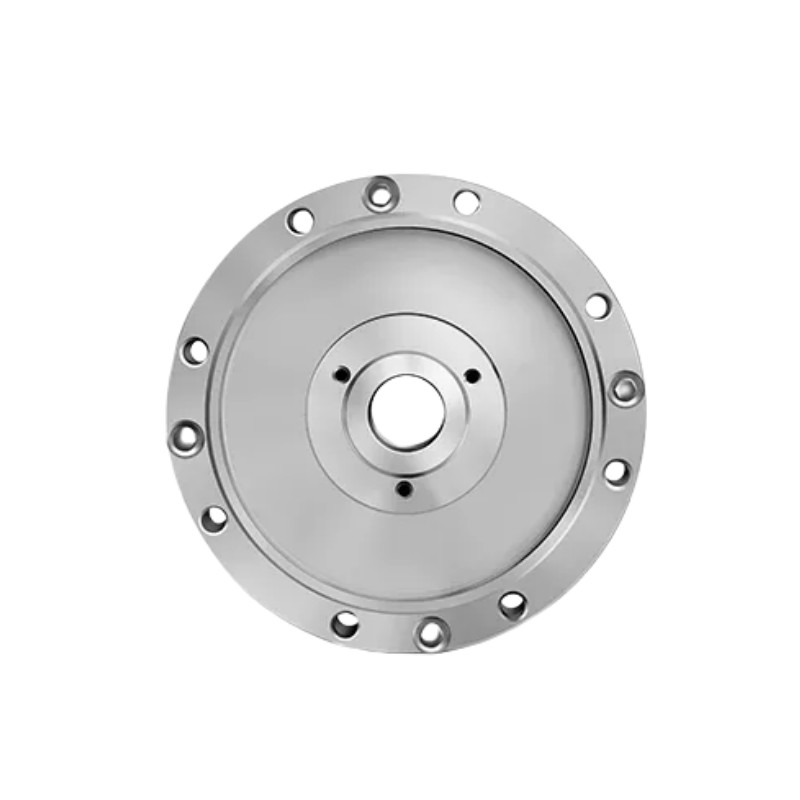

30% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 030% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 130% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 230% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 3

30% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 4

Características fundamentais

  • Zero reação
  • Torque máximo no arranque e parada: 216 Nm a 353 Nm
  • Relações de redução de 50:1 para 120:1
  • 30% de peso médio inferior ao da série padrão
  • Alta rigidez por torção
  • Alta eficiência
  • Design compacto e simples
  • Rolamento de saída de rolamento cruzado robusto
  • Flange de saída para montagem direta de carga

Vantagens

Alta precisão:Como vários dentes se envolvem simultaneamente em duas posições simétricas de 180°,Os erros da inclinação dos dentes das engrenagens e os erros cumulativos da inclinação dos dentes têm uma influência média na precisão de rotação., contribuindo para uma precisão de posição e rotação muito elevadas.

Proporção de tração grande:O dispositivo de accionamento harmonioso de um estágio tem uma estrutura simples com uma relação de accionamento de 30:1 a 500:1Por conseguinte, três componentes básicos num único eixo podem realizar uma elevada relação de tração.

Alta capacidade de carga:Em sistemas de engrenagem de onda de tensão, o envolvimento entre os dentes é uma espécie de contato de superfície.o que significa que a capacidade de carga é maior do que outras formas de acionamento.

Compacto e leve:Seu volume e peso são significativamente reduzidos em comparação com os dispositivos normais de engrenagem, e, portanto, o tamanho é pequeno e o peso é leve.

Alta eficiência de accionamento e longa vida útil.

Alta estabilidade sem impacto e pouco ruído.

Ficha de especificações

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima de entrada admissível Velocidade de rotação média de entrada admissível Reacção Peso Vida útil do projeto
Gordura Gordura
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
32 50 76 7.8 216 22 108 11 382 39 4800 3500 ≤ 20 2.47 10000
80 118 12 304 31 167 17 568 58 15000
100 137 14 333 34 216 22 647 66 15000
120 137 14 353 36 216 22 686 70 15000

Desenho

30% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 5

30% mais leve engrenagens de redução de acionamento harmónico série LSN-II modelo 32 alta precisão 6 Atributos-chave do redutor harmónico LSN - II modelo 32
Produto Modelo 32 Unidades de Acionamento Harmônico
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
3500 r/min
Velocidade máxima de entrada
4800 r/min
Design da Vida
15000 horas
Modelo
32
Peso
2.47 kg
Garantia 1 ano
