Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado

Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado

Redutor de velocidade harmônico compacto

Redutor de velocidade harmónico personalizado

Dispositivos compactos para ondas de tensão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-25-XX-U-II

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Modelo 25 Engrenagens de redução de ondas de tensão
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Torque nominal a 2000 r/min de entrada:
39 a 67 Nm
Torque máximo em arranque e parada:
98 a 167 Nm
Velocidade média de entrada:
3500 r/min
Velocidade máxima de entrada:
5600 r/min
Design da Vida:
15000 horas
Características:
Alta capacidade de binário, alta precisão, alta precisão, zero reação
Peso:
1,14 QUILOGRAMAS
Aplicação:
Ferramentas para máquinas de madeira, metais leves e plásticos, equipamento espacial, máquinas óptic
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

30% mais leve Redutor Harmônico Engrenagens Redutor de Ondas de Tensão


O redutor harmónico da série LSN é ideal para aplicações em que o peso é um fator crítico, mas é necessário um binário elevado e zero reação negativa.LSN - 25 - XX - U - II é um conjunto de engrenagens de componentes de alto binário, combinado com um rolamento e flange de saída de rolos cruzados de precisãoÉ uma solução de cabeça de engrenagem muito compacta, robusta e fácil de usar, disponível em 5 tamanhos com proporções de 50:1 a 120:1.

Como funciona

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de ondas resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular.

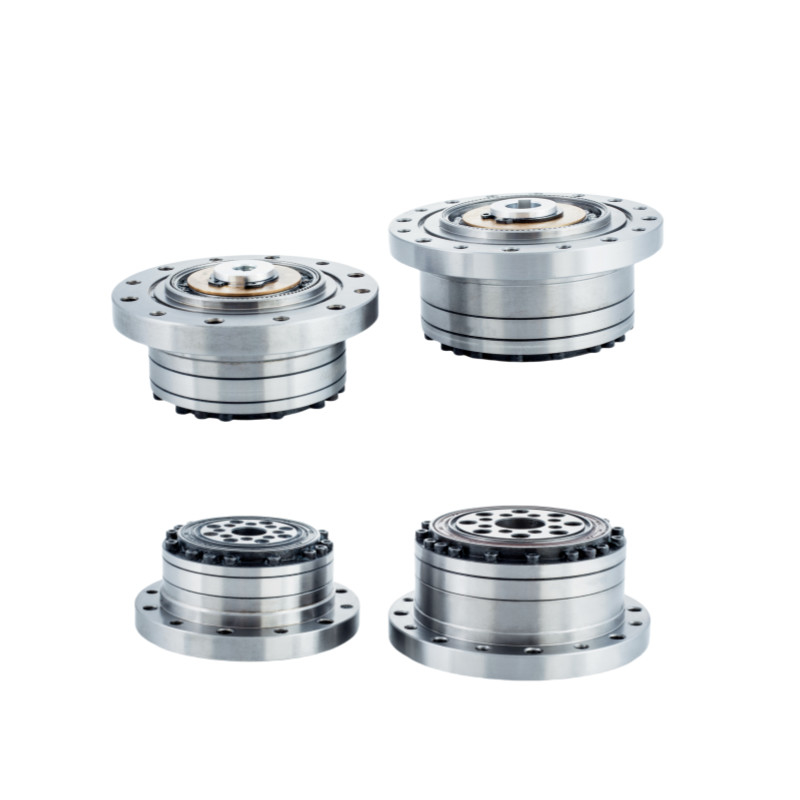

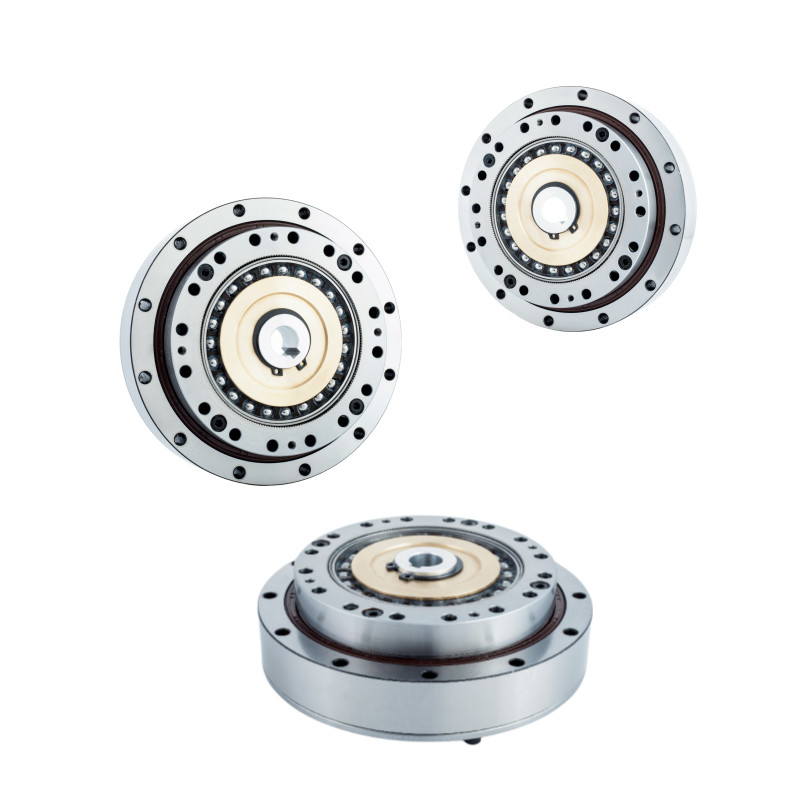

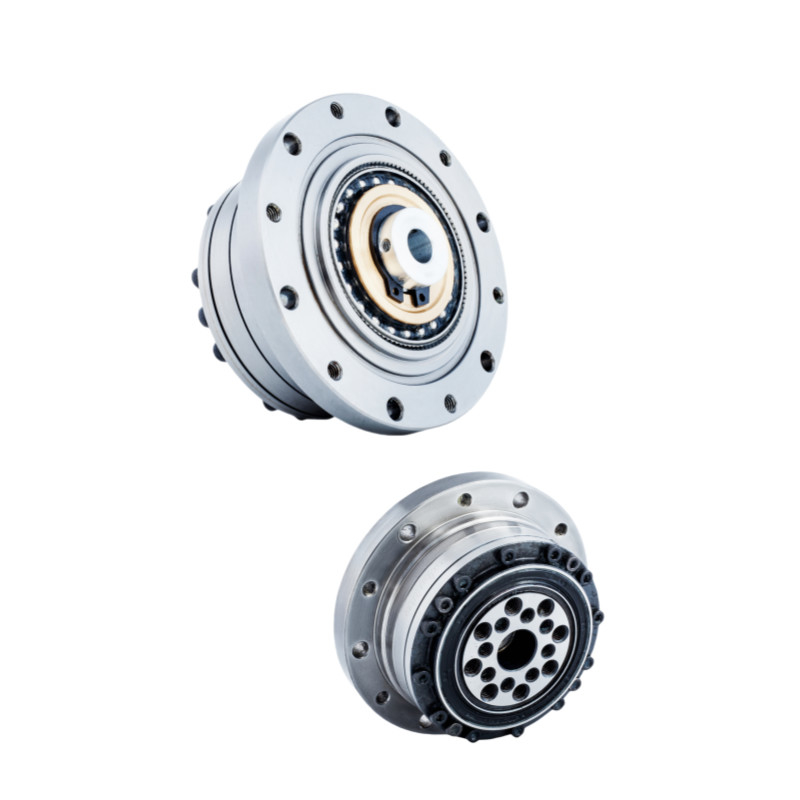

Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 0Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 1Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 2Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 3

Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 4

Características fundamentais

  • Zero reação
  • Torque máximo ao arranque e à parada: 98 Nm a 167 Nm
  • Relações de redução de 50:1 para 120:1
  • 30% de peso médio inferior ao da série padrão
  • Alta rigidez por torção
  • Alta eficiência
  • Design compacto e simples
  • Rolamento de saída de rolamento cruzado robusto
  • Flange de saída para montagem direta de carga

Vantagens

A estrutura leve é alcançada através de um design otimizado e da utilização de materiais de primeira qualidade, o que resulta numa redução significativa de 30% no peso do produto.

Estrutura de barril padrão em forma de copo para a roda flexível, combinada com rolamentos cruzados de rolo completo de alta rigidez.

Utilizando o processo de tratamento térmico CMP auto-desenvolvido, o projeto do perfil dentário LS garante uma rectificação de precisão com precisão de trilho de 1um.

Design estrutural compacto e conciso, com zero reação, ligação directa do motor e instalação conveniente.

Entrada e saída coaxial.

Excelente precisão de posicionamento e repetibilidade.

Ficha de especificações

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima de entrada admissível Velocidade de rotação média de entrada admissível Reacção Peso Vida útil do projeto
Gordura Gordura
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
25 50 39 4 98 10 55 5.6 186 19 5600 3500 ≤ 20 1.14 10000
80 63 6.4 137 14 87 8.9 255 26 15000
100 67 6.8 157 16 108 11 284 29 15000
120 67 6.8 167 17 108 11 304 31 15000

Desenho

Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 5

Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 6 Atributos-chave do redutor harmónico LSN-II modelo 25
Produto Modelo 25 Unidades de accionamento harmónico
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
3500 r/min
Velocidade máxima de entrada
5600 r/min
Design da Vida
15000 horas
Modelo
25
Peso
1.14 kg
Garantia 1 ano

Aplicações

Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 7   Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 8   Compacto Redutor de Velocidade Harmônica Deformação de onda Gear Modelo 25 personalizado 9
Robôs Industriais Robôs Humanoides Semicondutores
