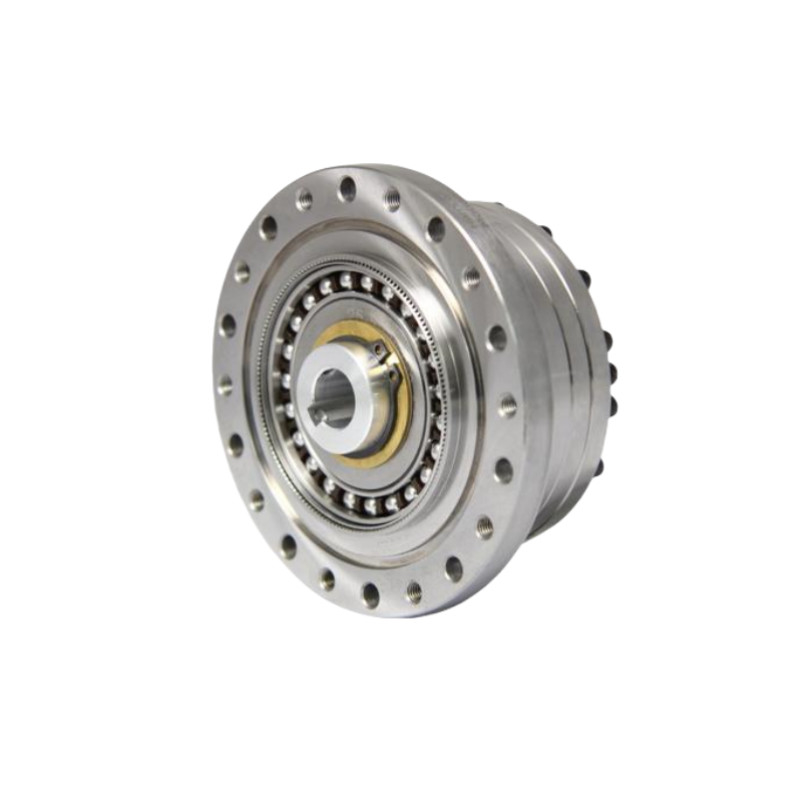

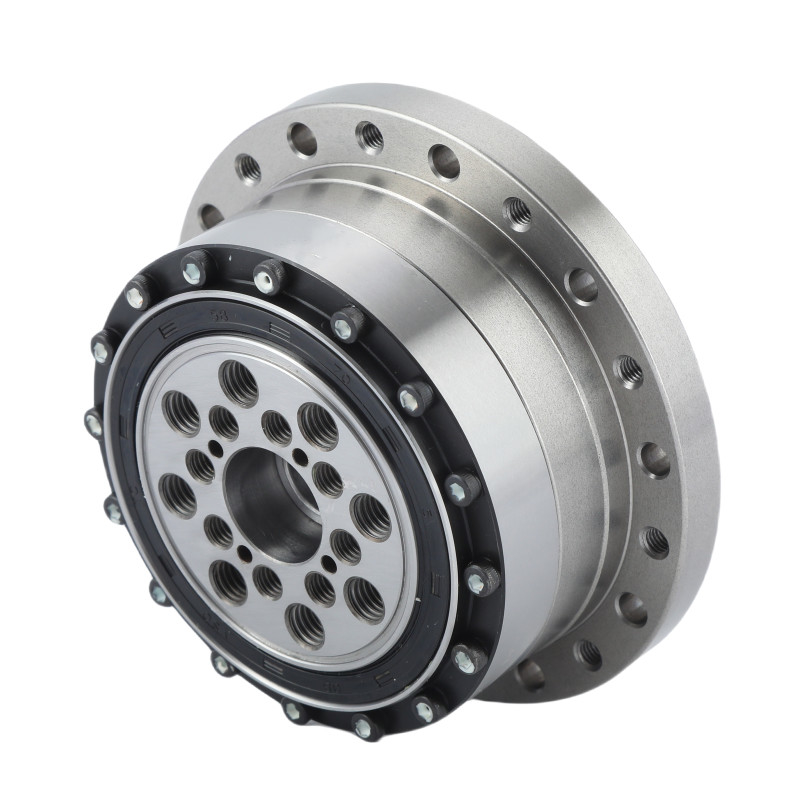

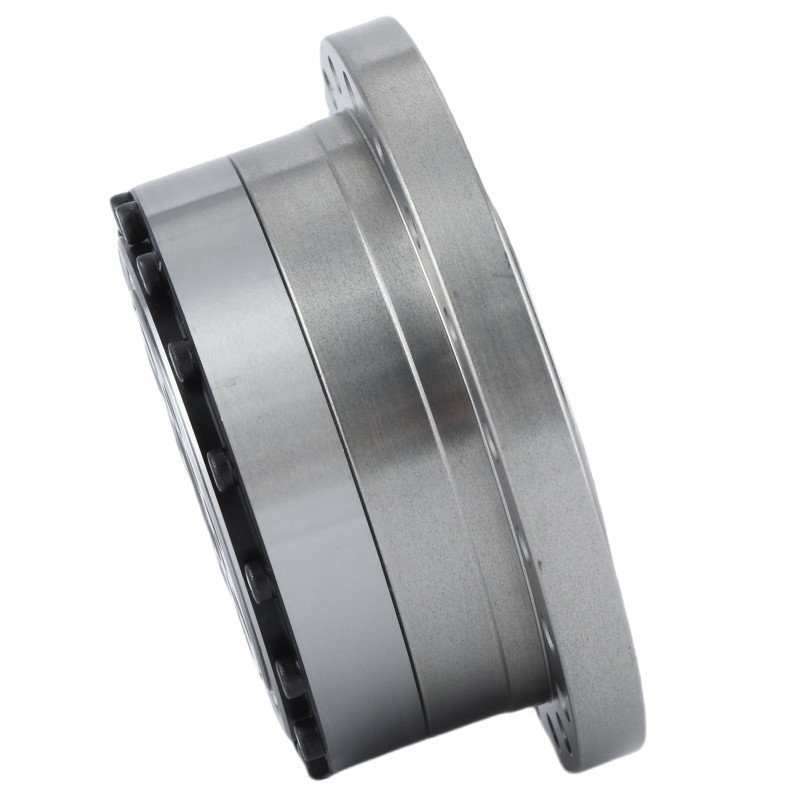

Redutor de ondas de tensão de alta precisão de engrenagem harmônica 6500R/min

Redução de engrenagem harmônica de onda de tensão

Redução de velocidade harmónica 6500R/Min

Redutor harmónico 6500R/Min

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-20-XX-U-II

Contacte-nos

Solicite um orçamento

Redutor de ondas de tensão de alta precisão de engrenagem harmônica 6500R/min

Detalhes do produto

Produto:

Modelo 20 Engrenagens de redução de ondas de tensão

Taxa de redução:

50:1, 80:1, 100:1, 120:1, 160:1

Reacção:

≤ 20 sec. de arco

Torque nominal a 2000 r/min de entrada:

25 a 40 Nm

Torque máximo em arranque e parada:

56 a 92 Nm

Velocidade média de entrada:

3500 r/min

Velocidade máxima de entrada:

6500 r/min

Design da Vida:

15000 horas

Características:

Alta capacidade de binário, alta precisão e baixa reação

Peso:

0,73 quilogramas

Aplicação:

Robótica, aeronaves, madeira, metais leves e máquinas-ferramentas de plástico

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Engrenagens de alta precisão LSN - Série II Modelo 20 Redutor de onda de tensão leve

Name: Redutor de ondas de tensão de alta precisão de engrenagem harmônica 6500R/min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-20-XX-U-II
Availability: InStock

A série LSN é um conjunto de engrenagens de componentes de alto torque, combinado com um rolamento de saída de rolamento cruzado de precisão e flange.A série LSN II está disponível em 5 tamanhos com proporções de 501 a 160:1Se a sua aplicação não requer alto binário, a série LSN é uma ótima alternativa.

A série LSN é a linha de produtos leves, concebida para reduzir o peso do próprio equipamento mecânico e facilitar a construção leve de robôs industriais.Permite maiores velocidades e maior capacidade de carga útil para robôs industriais.

Como funciona

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de onda resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular.

Redutor de ondas de tensão de alta precisão de engrenagem harmônica 6500R/min 0

Características fundamentais

Zero reação
Torque máximo ao arranque e à parada: 56 Nm a 92 Nm
Relações de redução de 50:1 para 160:1
30% de peso médio inferior ao da série padrão
Alta rigidez por torção
Alta eficiência
Design compacto e simples
Rolamento de saída de rolamento cruzado robusto
Flange de saída para montagem direta de carga

Vantagens

A estrutura leve é alcançada através de um design otimizado e da utilização de materiais de primeira qualidade, o que resulta numa redução significativa de 30% no peso do produto.

Estrutura de barril padrão em forma de copo para a roda flexível, combinada com rolamentos cruzados de rolos completos de alta rigidez.

Utilizando o processo de tratamento térmico CMP auto-desenvolvido, o projeto do perfil dentário LS garante uma rectificação de precisão com precisão de trilho de 1um.

Design estrutural compacto e conciso, com zero reação, ligação directa do motor e instalação conveniente.

Entrada e saída coaxial.

Excelente precisão de posicionamento e repetibilidade.

Ficha de especificações

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima de entrada admissível	Velocidade de rotação média de entrada admissível	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Gordura	Gordura	Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 10	0.73	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000

Desenho

Redutor de ondas de tensão de alta precisão de engrenagem harmônica 6500R/min 5

	Atributos-chave do redutor harmónico LSN-II modelo 20
	Produto	Modelo 20 Unidades de Acionamento Harmônico
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1, 160:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	3500 r/min
	Velocidade máxima de entrada	6500 r/min
	Design da Vida	15000 horas
	Modelo	20
	Peso	00,73 kg
	Garantia	1 ano
