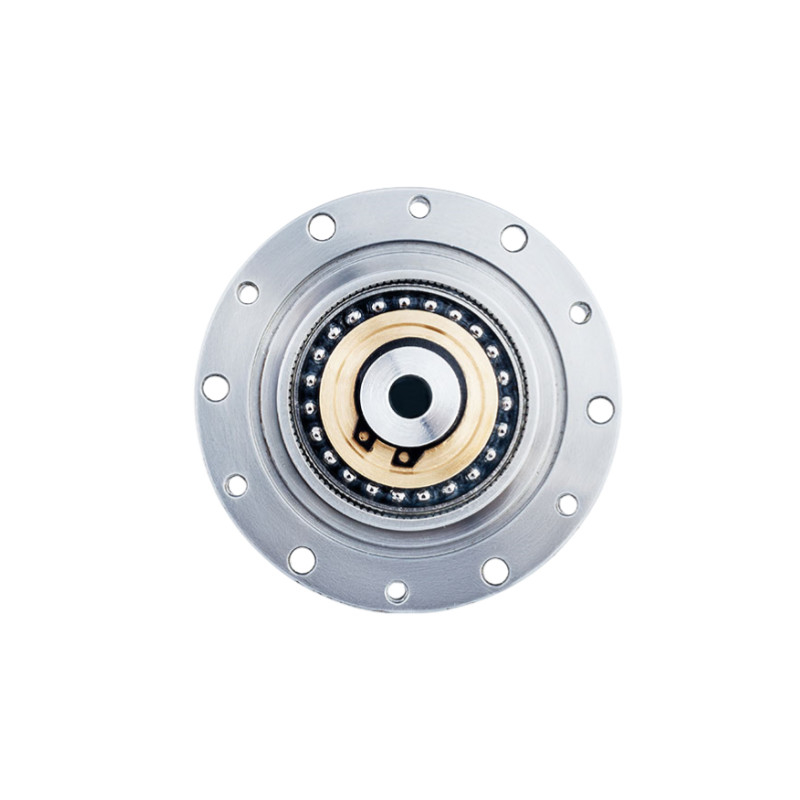

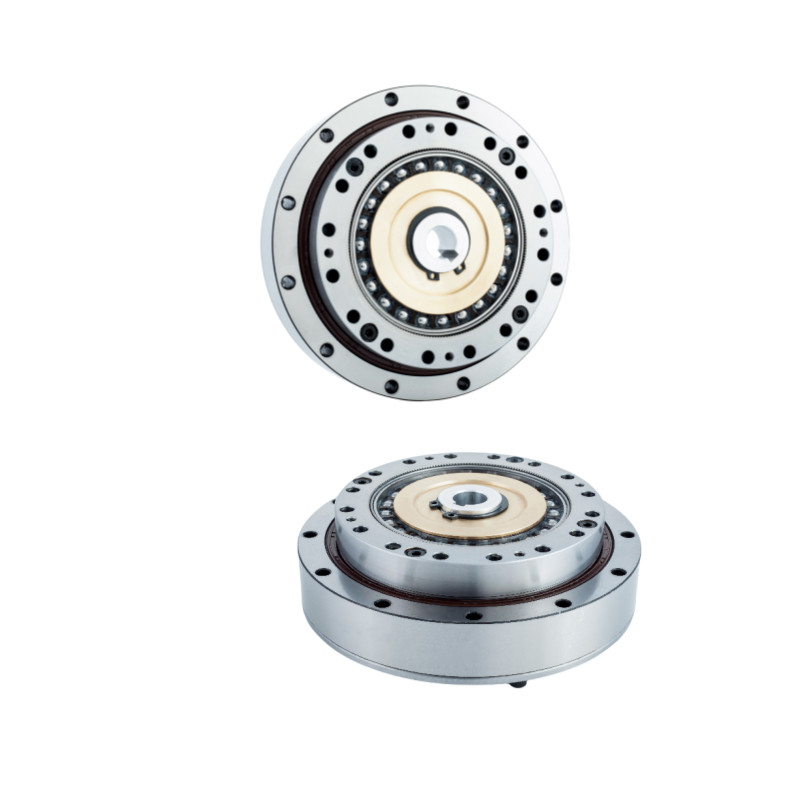

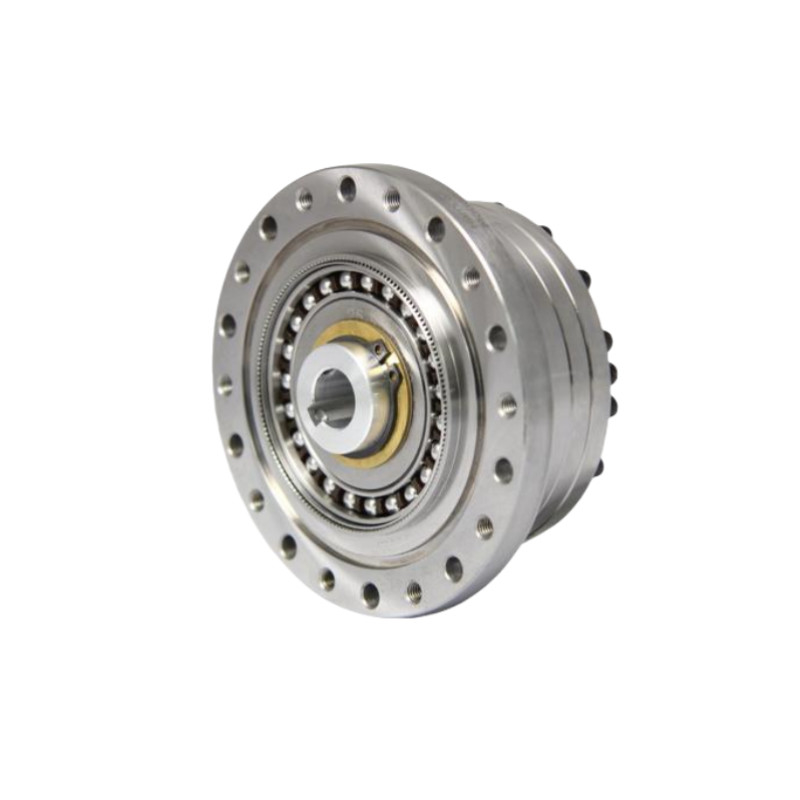

Rodízio de saída de rolos cruzados de engrenagem de tensão de onda harmônica robusta modelo 17

Equipamento de tração robusto

Dispositivos de tração modelo 17

Engrenagens robustas para ondas

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-17-XX-U-II

Contacte-nos

Solicite um orçamento

Rodízio de saída de rolos cruzados de engrenagem de tensão de onda harmônica robusta modelo 17

Detalhes do produto

Produto:

Modelo 17 Engrenagens de redução de ondas de tensão

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Torque nominal a 2000 r/min de entrada:

16 a 24 Nm

Torque máximo em arranque e parada:

34 a 54 Nm

Velocidade média de entrada:

3500 r/min

Velocidade máxima de entrada:

7300 r/min

Design da Vida:

15000 horas

Características:

Alta capacidade de binário, alta precisão e baixa reação

Peso:

0,52 quilogramas

Aplicação:

Novas indústrias energéticas, robótica, equipamento de comunicação

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Engrenagens Harmônicas de Alta Eficiência LSN - II Robusta saída de rolos cruzados Redutor de onda de tensão de rolamento

Name: Rodízio de saída de rolos cruzados de engrenagem de tensão de onda harmônica robusta modelo 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-17-XX-U-II
Availability: InStock

A série LSN é um conjunto de engrenagens de componentes de alto torque, combinado com um rolamento de saída de rolamento cruzado de precisão e flange.A série LSN II está disponível em 5 tamanhos com proporções de 501 a 160:1Se a sua aplicação não requer alto binário, a série LSN é uma ótima alternativa.

A série LSN é a linha de produtos leves, concebida para reduzir o peso do próprio equipamento mecânico e facilitar a construção leve de robôs industriais.Permite maiores velocidades e maior capacidade de carga útil para robôs industriais.

Características fundamentais

Zero reação
Torque máximo no arranque e parada: 34 Nm a 54 Nm
Marcação CE
Relações de redução de 50:1 para 120:1
Alta rigidez por torção
Alta eficiência
Design compacto e simples
Rolamento de saída de rolamento cruzado robusto
Flange de saída para montagem direta de carga

Vantagens

A estrutura leve é alcançada através de um design otimizado e da utilização de materiais de primeira qualidade, o que resulta numa redução significativa de 30% no peso do produto.

Estrutura de barril padrão em forma de copo para a roda flexível, combinada com rolamentos cruzados de rolos completos de alta rigidez.

Utilizando o processo de tratamento térmico CMP auto-desenvolvido, o projeto do perfil dentário LS garante uma rectificação de precisão com precisão de trilho de 1um.

Design estrutural compacto e conciso, com zero reação, ligação directa do motor e instalação conveniente.

Entrada e saída coaxial.

Excelente precisão de posicionamento e repetibilidade.

Ficha de especificações

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima de entrada admissível	Velocidade de rotação média de entrada admissível	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Gordura	Gordura	Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Desenho

Rodízio de saída de rolos cruzados de engrenagem de tensão de onda harmônica robusta modelo 17 1

	Atributos-chave do Redutor Harmônico LSN - II Modelo 17
	Produto	Modelo 17 Unidades de accionamento harmónico
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	3500 r/min
	Velocidade máxima de entrada	7300 r/min
	Design da Vida	15000 horas
	Modelo	17
	Peso	0.52 kg
	Garantia	1 ano
